这个是资料整理方便我在开发的时候做配置使用不需要每次都去看datasheet，

 IOSTA =   C_PA2_Input | C_PA3_Input | C_PA4_Input | C_PA7_Input ;
 IOSTB =   C_PB5_Input |  C_PB3_Input;
 APHCON = (unsigned char)~( C_PA6_PHB | C_PA5_PHB | C_PA7_PHB);//上拉
 BPHCON = (unsigned char)~( C_PB5_PHB | C_PB3_PHB );	//上拉
 BODCON = C_PB5_OD | C_PB4_OD;		// Enable open-drain of PB5.PB4, others disable
IOSTB = 0xF8;//0 为定义输出  1为配置为输出// PB0.PB1.PB2: output mode, others: input mode

 PORTAbits.PA0 ^=1;	  //反转

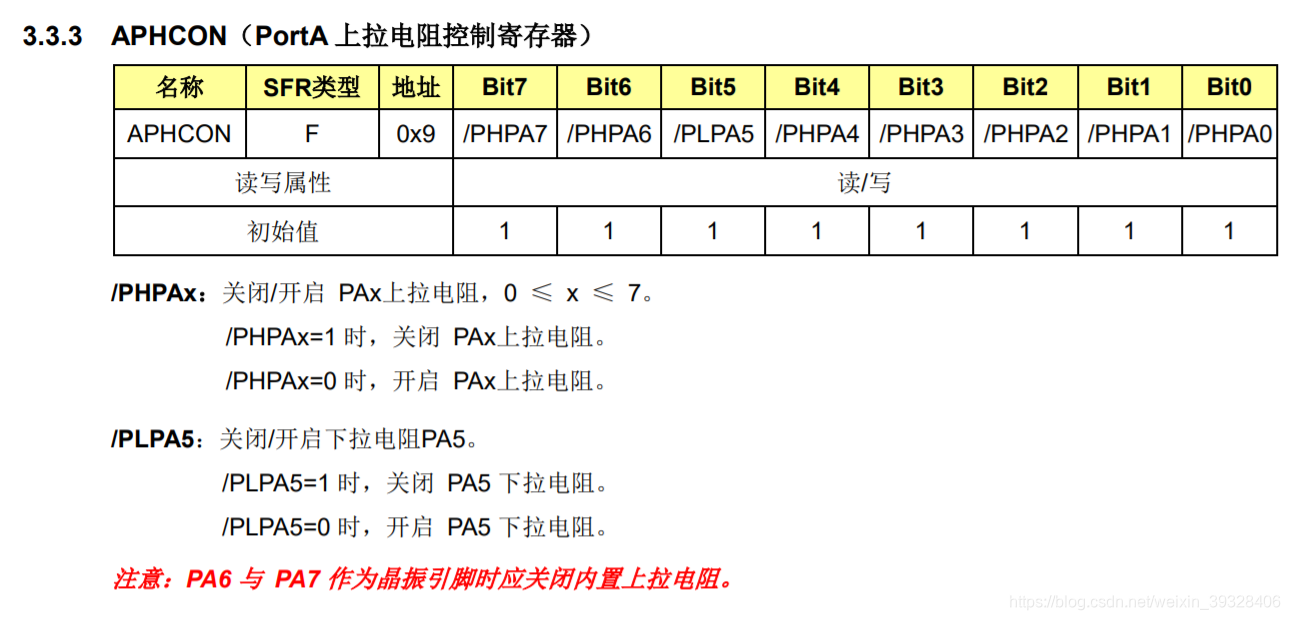

1：注意: 上拉和下拉是低电平有效所以要取反使用(unsigned char)~的符号。
在这里插入图片描述
2：配置IOSTA的时候一定要把要输入的配置好要不然就是默认为输出口，（因为对应的位为1的时候才是输入）

 // IOSTA =  每次设置的时候 都要一次把引脚设置好
 IOSTA =   C_PA7_Input   | C_PA5_Oput
 // While PA7 Inputs High/Low, then PA5 Outputs High/Low
		if(PORTAbits.PA7) //判断A7引脚是不是高
			PORTAbits.PA5 = 1;
		else
			PORTAbits.PA5 = 0;

   if ( !(PORTAbits.PA6) )    //判断A67引脚是不是低

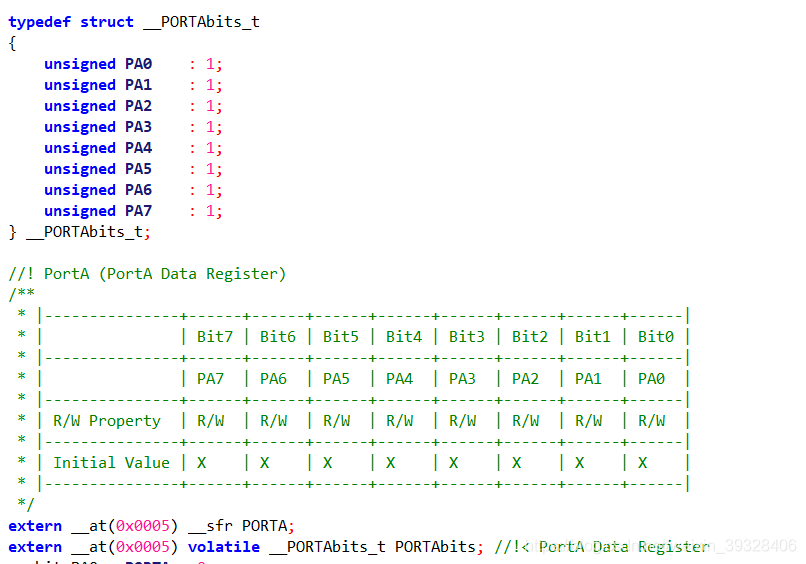

直接读取引脚的值；
在这里插入图片描述
读取引脚的电平值使用扫描的方法

//--------------------------------------------------------------------------
// check key status
//--------------------------------------------------------------------------
char KeyScan(void)
{
	char KeyStatus;

	KeyStatus = ~PORTA;

  	return(KeyStatus);
}

 KeyStatus = KeyScan() & 0x40;	         // PA6
	        if (KeyStatus != 0)				         // check if a key is pressed  // PortA.6 （LED1）is pressed
