物联网AI MicroPython传感器学习 之 MQ3乙醇传感器

学物联网，来万物简单IoT物联网！！

一、产品简介

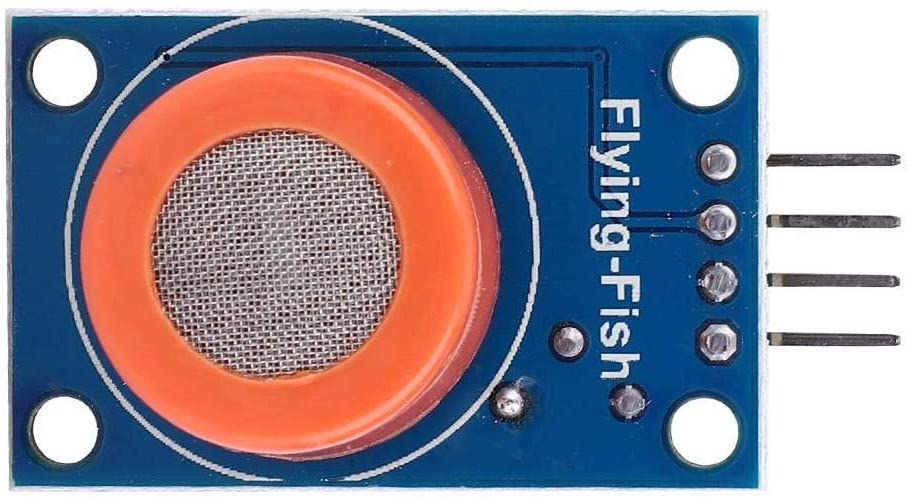

MQ3是汉威电子出品的乙醇传感器，它有快速相应、高敏感度、稳定、寿命长以及外围电路简单等多个优点，常用于酒精监测、呼吸分析仪等场景。

引脚定义

• VCC: 3.3V
• A0: ADC
• D0: GPIO
• GND: 电源地

二、技术参数

• 预热时间:不少于48小时
• 监测乙醇浓度范围:0.05mg/L - 10mg/L
• 使用温度范围: -10 - 50摄氏度

三、软件接口

MQ3驱动下载

MQ3(adcObj) - 创建MQ3驱动对象

• 函数原型:

mq3Obj = MQ3(adcObj)

• 参数说明:
  | 参数 | 类型 | 必选参数？ | 说明 |
  | — | — | — | — |
  | adcObj | ADC | 是 | 传入ADC对象 |

• 返回值:
  创建对象成功，返回MQ3对象；MQ3对象创建失败，抛出Exception

• 示例代码:

from machine import ADC, Pin
import mq3                      # MQ3乙醇传感器驱动库

# 初始化ADC类型的设备
adcObj = ADC(Pin(32))
mq3Obj = mq3.MQ3(adcObj)

• 输出:
  无

getVoltage - 测量乙醇浓度电压值

• 函数功能:
  量测乙醇并返回测量结果
• 函数原型:

MQ3.getVoltage()

• 参数说明:
  无
• 返回值:
  成功返回温度测量结果（数据类型：浮点型；单位：mV）；失败抛出Exception
• 示例:

from machine import ADC, Pin
import mq3                     # MQ3乙醇传感器驱动库

# 初始化ADC类型的设备
adcObj = ADC(Pin(32))
mq3Obj = mq3.MQ3(adcObj)
while True:
    voltage = mq3Obj.getVoltage()
    print("voltage:%d" % voltage)
    sleep_ms(500)

• 输出:

voltage: 800.0

四、接口案例

• 代码:

# Python代码
from machine import ADC, Pin
import mq3                     # MQ3乙醇传感器驱动库
import utime                   # 延时API所在组件

# 初始化ADC类型的设备
adcObj = ADC(Pin(32))
mq3Obj = mq3.MQ3(adcObj)
while True:
    voltage = mq3Obj.getVoltage()
    print("voltage:%d" % voltage)
    utime.sleep_ms(500)

• 输出：

...
Testing mq3  ...
voltage: 500
...

五、通信协议

主控芯片通过ADC读取MQ3传感器的乙醇数据。

六、工作原理

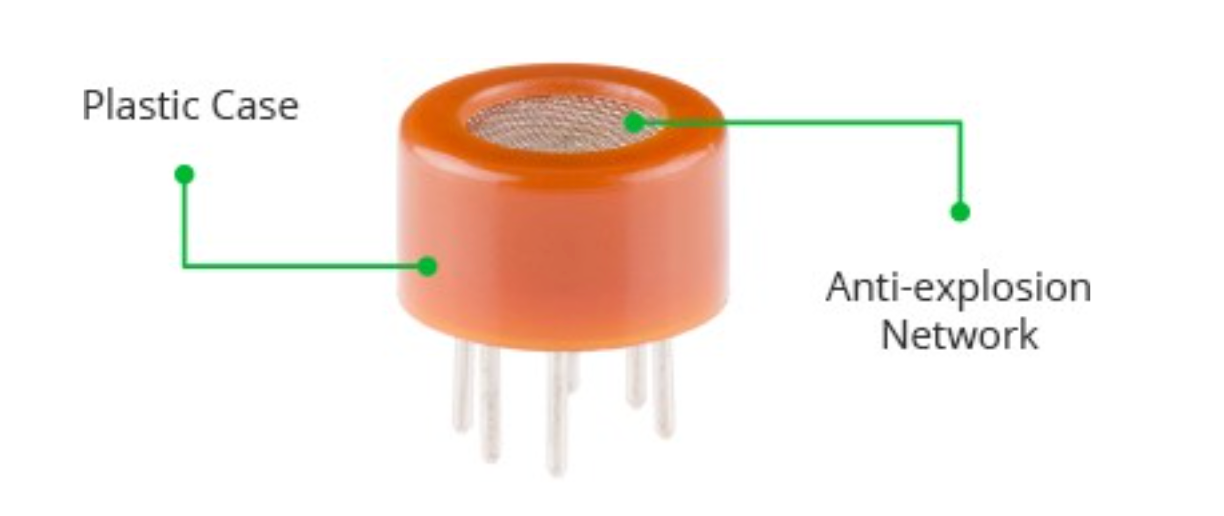

mq-3 需要预热， 从下面对结构图中可以看到它周围有两层叫做防爆网的钢罩，这样可以确保当我们测量乙醇浓度的时候传感器不会发生爆炸。

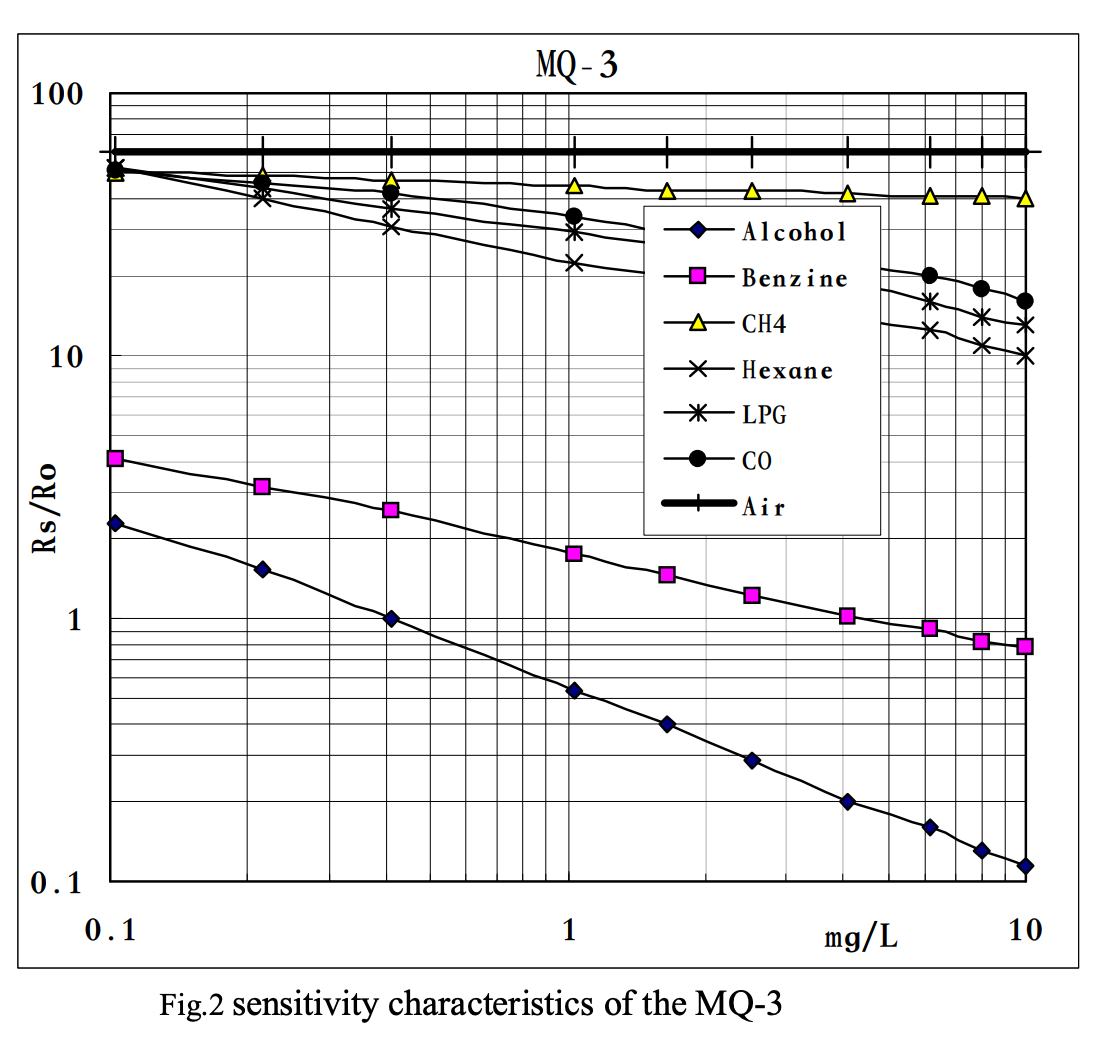

从下图可以看到mq-3内部集成的乙醇传感器对乙醇最敏感，并且随着乙醇浓度的升高，乙醇传感器的电阻会变小。

参考文献及购买链接

[1] MQ3乙醇传感器参考手册

[2] 商品购买链接
