读研一年半了，投过了好多期刊，修改图片格式着实令人头疼，最近痛定思痛，打算一定搞懂。今天就来介绍一下不使用ps情况下，图片格式的修改。

投稿分为word和latex版的，一般word用png或者pdf，latex用pdf或者eps。今天就来介绍一下，如何使用visio画的图导出符合期刊要求的eps。因为在visio导出为eps的过程中，需要png和pdf作为过渡。所以，学会了visio转eps，也就学会了转png和pdf，就可以应用于绝大多数的投稿过程中。

1.visio画图

可以用visio直接画，也可以把matlab、python、excel等画的图复制到visio中。

2.visio导出png

在这里插入图片描述
点击：设计、大小、适应绘图。这样纸张大小就和图片一样大了。

在这里插入图片描述
点击：文件、另存为。保存类型选择可移植网络图形。点击保存。

在这里插入图片描述

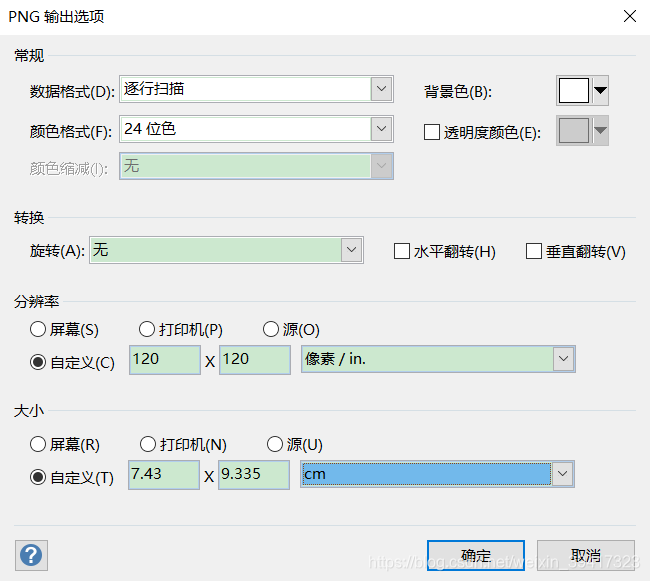

根据期刊格式要求调整保存要求，分辨率一般调整为600x600，矢量图1200x1200。
一般单栏图片的宽度不超过84mm，双栏图片宽度不超过174mm。高度要求不太一样，差不多一般都没问题。

3.png生成pdf

在这里插入图片描述
右键点击png，选择转换为Adobe PDF。
当然，要提前下载这个东西，很多博客都有介绍，这里不再冗余介绍。

4.pdf生成eps

用adobe acrobat打开pdf
在这里插入图片描述

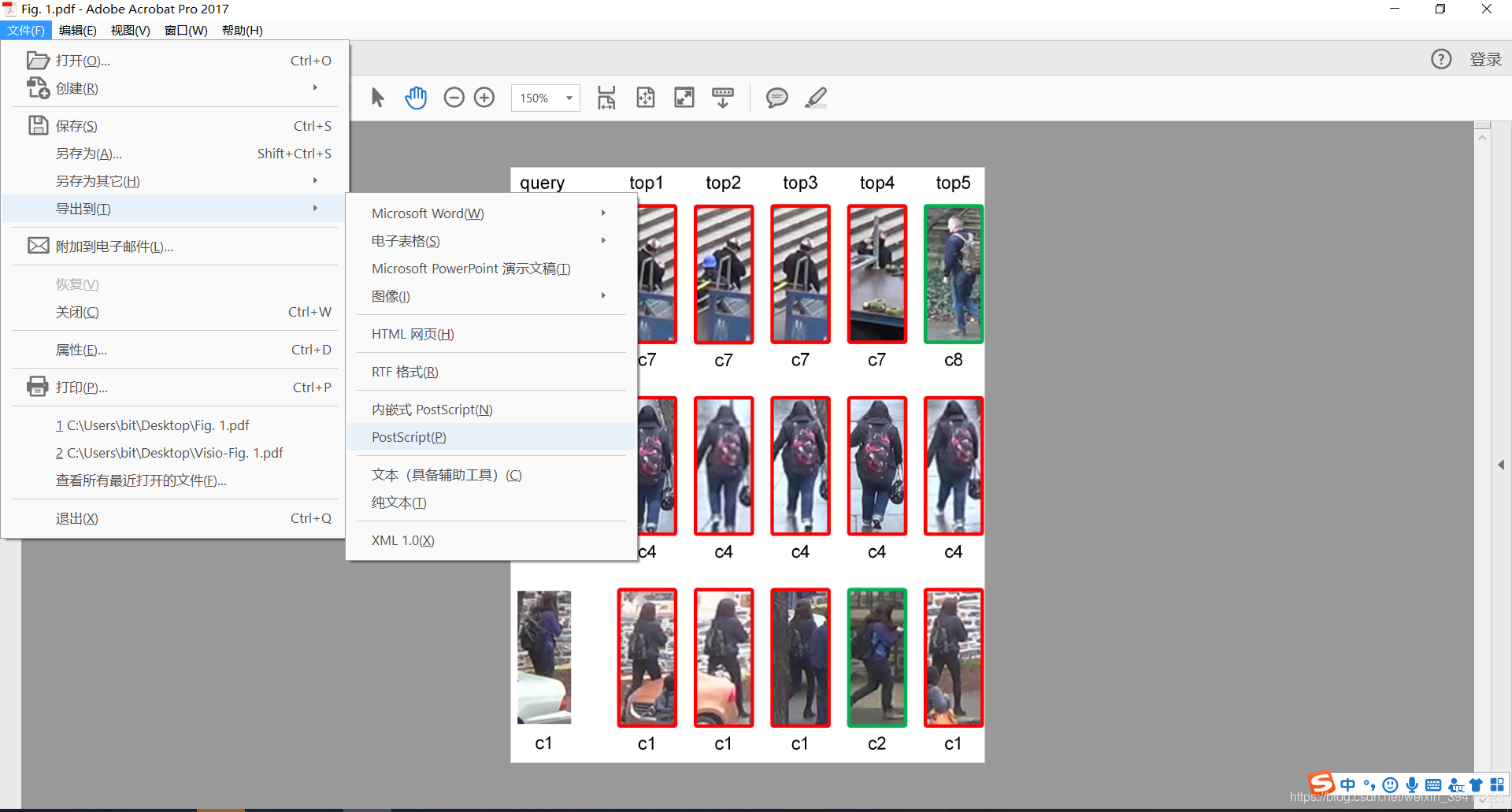

点击：文件、导出到、postscript。

在这里插入图片描述

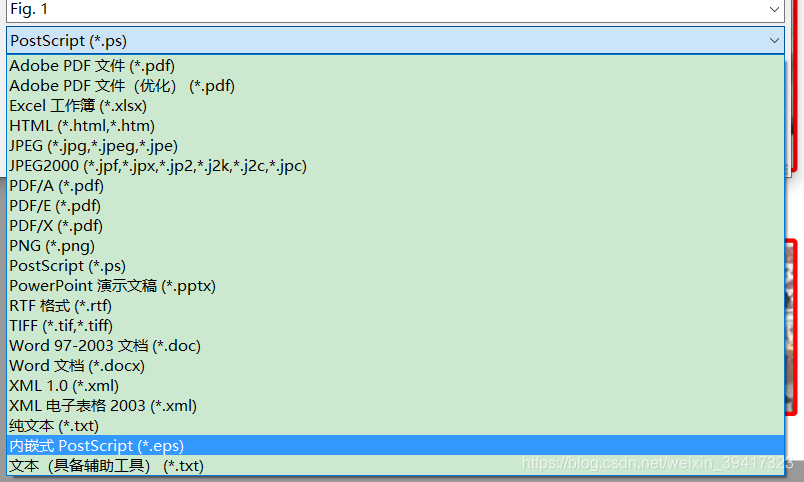

格式选择eps

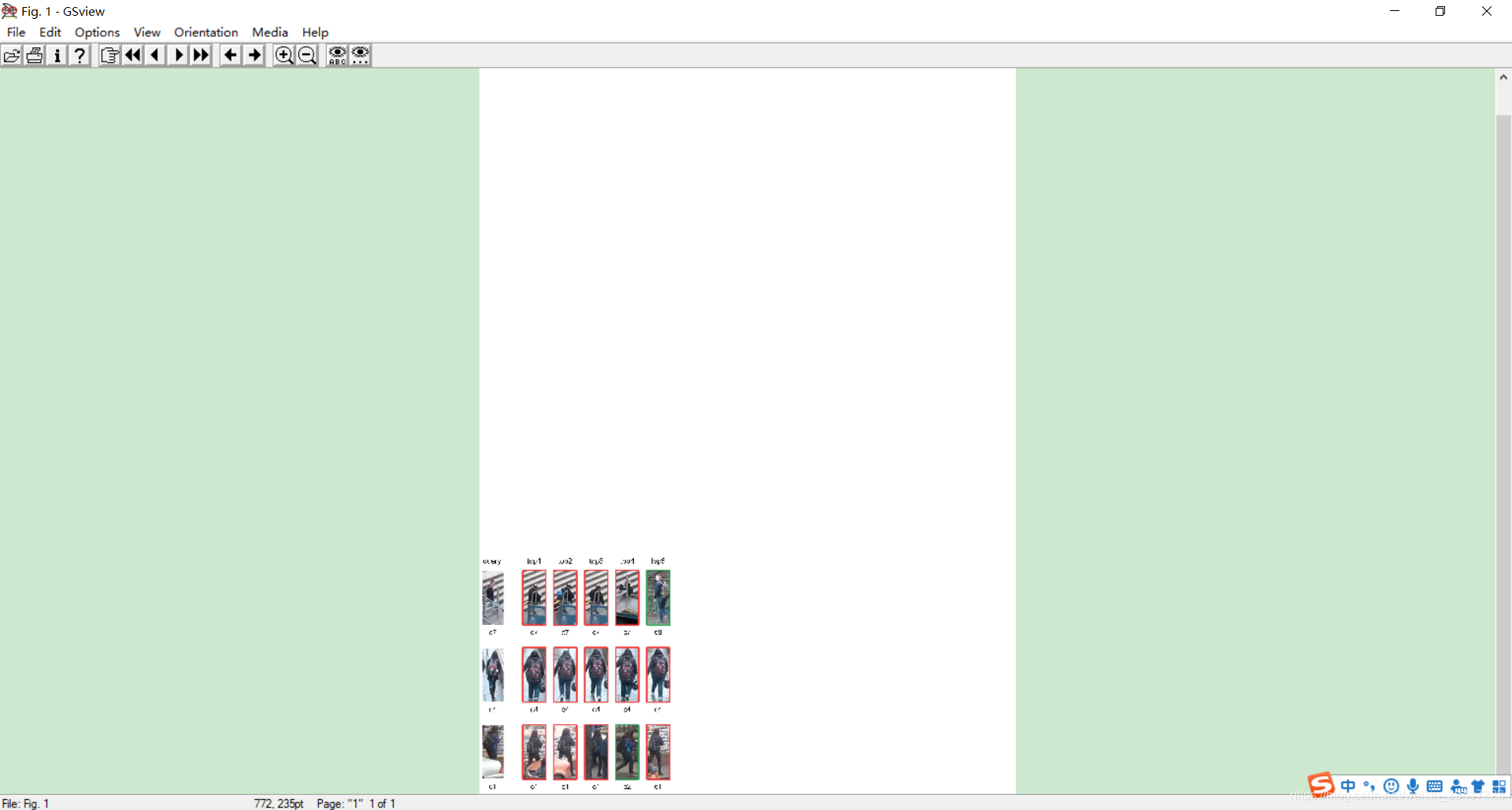

这样就导出eps了，导出效果：
在这里插入图片描述
怎么纸张这么大？没关系的。因为一般是latex使用eps，所以使用的时候，会自动调整好的。

放大之后，图片的清晰度也没有问题。

顺便分享一下，latex插入eps的方法：

% For one-column wide figures use
\begin{figure}
% Use the relevant command to insert your figure file.
% For example, with the graphicx package use
  \includegraphics{example.eps}
% figure caption is below the figure
\caption{Please write your figure caption here}
\label{fig:1}       % Give a unique label
\end{figure}
%
% For two-column wide figures use
\begin{figure*}
% Use the relevant command to insert your figure file.
% For example, with the graphicx package use
  \includegraphics[width=0.75\textwidth]{example.eps}
% figure caption is below the figure
\caption{Please write your figure caption here}
\label{fig:2}       % Give a unique label
\end{figure*}

如果有说的不对的，或者有更简单的办法，欢迎大佬们在评论区指正！！！
