时间继电器的原理及使用

时间继电器： 从得到输入信号，即线圈通电或断电开始，经过一定的延时后才输出信号的继电器

分类：

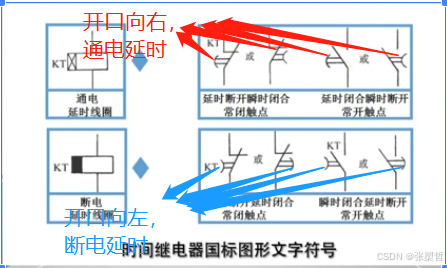

通电延时型 （当接受输入信号后延迟一定时间，输出信号才发生变化，当输入信号消失后，输出瞬时复原）

断电延时型（当接受输入信号后瞬时产生相应的输出信号，当输入信号消失后，输出信号延迟一定的时间才复原）

电子式（采用电容充放电再配合电子元件的原理来实现延时动作，较常见）

机械式（样式较多 eg：利用气囊，弹簧的气囊式）


时间继电器选用标准

1.电流类型 电压等级

2. 根据控制系统的延时范围和精度选择时间继电器类型和系列{要求延时精度不高【空气阻尼式】要求延时精度高【电子式时间继电器】}

3.根据控制方式选择延时方式，同时考虑线路对瞬时动作触点的影响

4.根据控制电路的工作电压选择空气阻尼式时间继电器吸引线圈的电压或电子时间继电器的工作电压。

5.在使用空气阻尼式时间继电器时应保持延时机构的清洁，防止因气孔堵塞而失去延时作用。
