1 引言

一些国际著名的电气公司从20世纪90年代中后期开始开发新一代塑壳断路器，至今新一代塑壳断路器已基本完成了对老产品的更新换代工作。新一代塑壳断路器的综合技术经济指标较老产品有了较大的提高。总体开发思路是：最大限度地满足整个配电系统的需要，不盲目追求高指标，在提高技术指标的同时考虑系统的适用性、安全性、可靠性和经济性。新一代塑壳断路器具有完善的额定电流系列，额定电流可调，与框架断路器一起能提供从几十安培至几千安培的配电系统整体解决方案。

2 新一代塑壳断路器的型及其技术性能指标

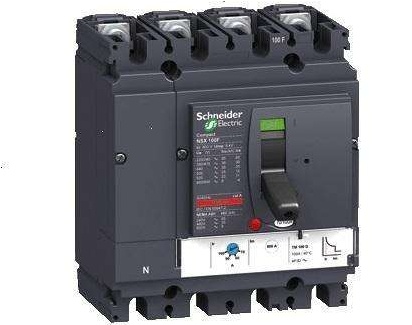

新一代塑壳断路器的型号及其技术指标如附表所示。由附表可知，大部分新一代塑壳断路器已形成了完整的系列。Schneider公司的NS系列最大壳架额定电流已达3.2kA，是目前额定电流最大的塑壳断路器。ABB公司的Tmax T4的额定极限短路分断能力最大可达200 kA。新一代塑壳断路器大部分壳架等级的额定运行短路分断能力Ics与额定极限短路分断能力Icu相同，大大提高了短路分断的可靠性。

3 新一代塑壳断路器技术发展动向

3.1 新型双断点触头系统

双断点触头系统增加了一个断点，加强了短弧的近阴极效应，具有较高的电弧电压，可提高短路分断能力。该系统在机械结构上避免了软连接或可转动的导电连接，提高了机械和电气可靠性，在新一代塑壳断路器中得到了广泛的应用。
新型双断点触头系统一般采用转动式结构，早期也采用叉式双断点结构。从结构上看&#
