本文介绍了CD4013双D触发器的功能，作为N/2分频电路的重要组件，其在电子技术中有广泛应用。每个D触发器具有独立的数据、置位、复位、时钟输入和输出，可用于移位寄存器、计算器和触发器。同时，详细解析了CD4013的引脚排列和工作原理，并举例说明了使用CD4013构建的4分频电路。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在电子技术中，N/2(N为奇数)分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。

一、CD4013功能概述

双D触发器CD4013是一双D触发器,由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。

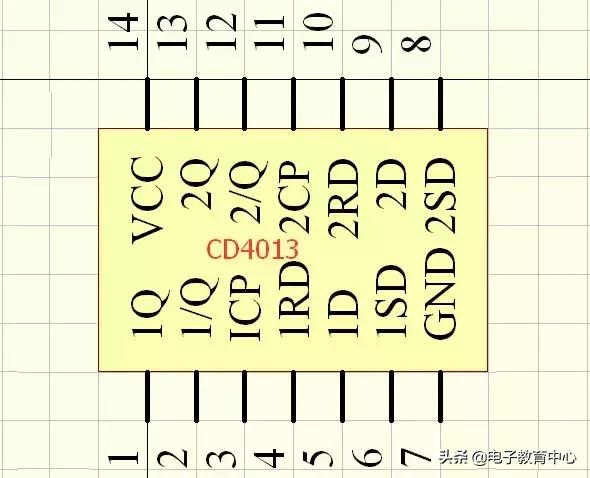

二、CD4013引脚排列图

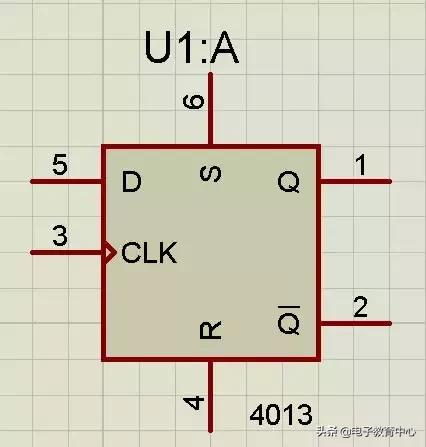

CD4013内部含有二个D触发器，我们分别称为1号和2号。

1脚：1号D触发器的输出端1Q。

2脚：1号D触发器的输出端1Q,与1脚输出状态相反。

3脚：1号D触发器的时钟信号输入端1CP，上升沿有效。

4脚：1号D触发器的置0输入端1RD,高电平有效。

5脚：1号D触发器的数据输入端1D。

6脚：1号D触发器的置1输入端1SD,高电平有效。

7脚：CD4013的电源端，接电源负极或地。

8脚：2号D触发器的置1输入端2SD,高电平有效。

9脚：2号D触发器的数据输入端2D。

10脚：2号D触发器的置0输入端2RD,高电平有效。

11脚：2号D触发器的时钟信号输入端2CP，上升沿有效。

12脚：2号D触发器的输出端2Q,与13脚输出状态相反。

13脚：2号D触发器的输出端2Q。

14脚：CD4013的电源接端，接电源正极。

从以上几个N/2分频电路可得到如下几个特性:

1.电路工作原理是，在第n个周期，末级两分频器的输出为高电平时，输入时钟脉冲的上升沿使分频电路工作;在第n+1个周期，末级两分频器的输出为低电平时，输入时钟脉冲的下降沿使分频电路工作。

2.电路采用的是异步触发形式，各触发器的初始状态不会影响到分频的功能。如果要求初始状态为"0"状态，可以将D触发器的复位端R引出，接至复位控制电路。

3.输入信号fi的最高工作频率fimax除受到CMOS元件fM的限制外，还受到D触发器、反馈门翻转延迟和电容C滤波频率特性的影响，所以应尽可能提高fi的值。一般情况下，最高工作频率fimax在几百千赫以下。用CD4013双D触发器做的脉冲4分频器


CD4013组成的4分频电路
