本文介绍了一种将二维Voronoi图映射到曲面上的方法，首先在正方形边界内生成随机点并创建Voronoi图形，然后提取泰森多边形的控制点，利用曲面重新参数化映射到曲面。接着，通过生成多段线和NURBS曲线进行放样，偏移原曲面后使用Lunchbox生成菱形框架。最后，通过查找相似节点连接内外层，形成菱形桁架结构。案例灵感来源于ATLV网站。
今天继续聊voronoi图形，将二维voronoi映射到曲面表面，之前分享过两种思路，一种是Copy Trim，一种是Map to Srf，今天再分享一种比较有意思的做法，该案例来源是分享了好多好多期的ATLV网站。
有兴趣的小伙伴可以自行查阅，案例十分丰富，http://atlv.org/education/

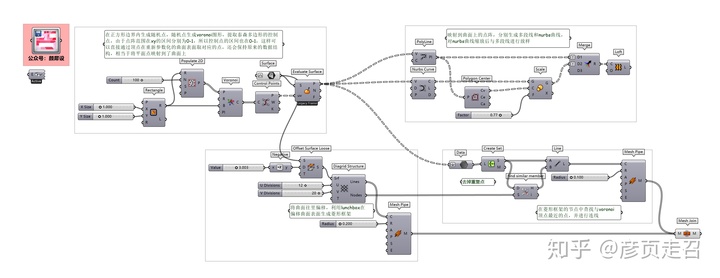

1.在正方形边界内生成随机点，随机点生成voronoi图形，第一步之前的思路没啥区别；
2.提取泰森多边形的控制点，由于点阵范围在xy方向的区间分别为0-1，所以控制点的区间也在0-1，这样可以直接通过顶点在重新参数化的曲面表面取对应的点，还会保持原来的数据结构，相当于将平面点映射到了曲面上；
3.对于映射到曲面上的点阵，依然保持着原平面voronoi图形的数据结构，所以可以分别生成多段线和nurbs曲线，对nurbs曲线缩放后与多段线进行放样；
4.将原曲面往里偏移，利用lunchbox在偏移曲面表面生成菱形框架；
5.利用Find similar member在菱形框架的节点中查找与voronoi顶点最近的点，并进行连线，得到内外层的连接框架。
