JIC文件生成和固化详细步骤

1. 此文目的

之前我们介绍固化程序的方法需要在Nios II软件中进行操作，如果需要批量地对产品进行固件升级，这种方式就略显复杂。下面我们将介绍在设计中包含Nios II处理器时，如何使用SOF和ELF文件生成JIC固件。

以下使用.sof和.elf生成.jic文件并固化的详细步骤基于ALIENTEK新起点NEW START开发板(开拓者开发板同样适用)，开发环境为Quartus II 13.1 (64bit)，程序示例为《新起点Nios II开发指南》之PIO IP核实验。

2. 详细步骤

打开niosII工程。

首先在工程目录下创建名为“JIC”的文件夹，将本工程中编译生成的.sof和.elf两个文件拷贝到该文件夹里，如下图所示：

                    图 2.1复制SOF文件和ELF文件

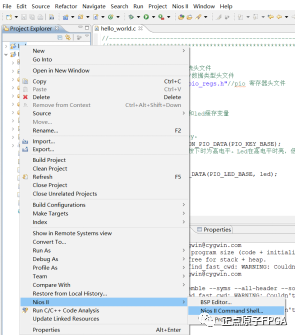

在Nios II中右击工程，在弹出的菜单列表中选择niosII→NiosII 13.1 command shell，如下图所示：

图 2.2 打开Nios II Command Shell

在弹出的命令框中输入命令“cd ../../../JIC”(../代表上一级目录)&#
