1.什么是衍射时差法

衍射时差法(Time of Flight Diffraction,简称TOFD)是利用缺陷部位的衍射波信号来检测缺陷并测定缺陷尺寸的一种超声检测方法。

检测时,通常使用一对宽声束、宽频带的纵波斜探头,探头相对于焊缝两侧布置,采用一发一收的模式,如图1所示。

该方法最早是由英国原子能管理局国家无损检测中心哈威尔实验室的M·G·Silk根据超声波衍射现象首先提出来的。

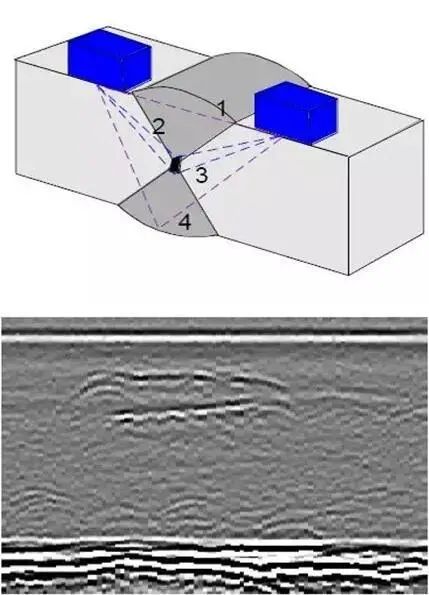

图1  衍射现象

2.衍射时差法的接收信号和图像


(a) 平板工件 (b) 凸面工件 (c) 凹面工件

图2  不同曲面工件中超声波传播途径

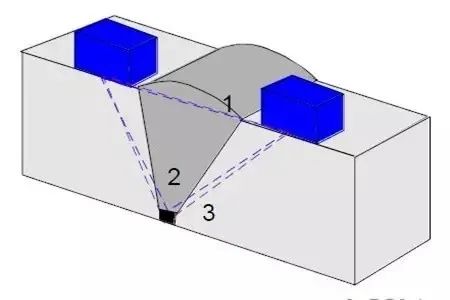

TOFD方法一般将探头对称分布于焊缝两侧,在工件无缺陷的部位,发射超声脉冲后,首先到达接收探头的是直通波,然后是底面反射波。

当工件中存在缺陷时,在直通波和底面反射波之间,接收探头还会接收到缺陷产生的衍射波。

除上述波外,还有缺陷部位和底面因波型转换产生的横波,因横波波速小于纵波,因而一般会迟于底面反射纵波到达接收探头,工件中的超声波传播途径如图2所示。

缺陷处A扫描信号如图3所示。


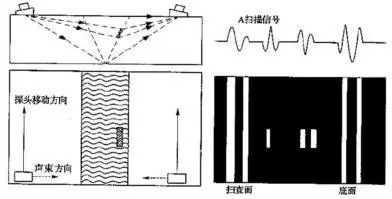

图3  缺陷处A扫描信号

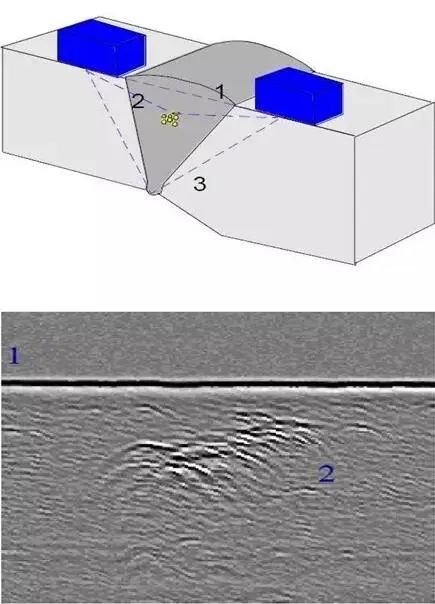

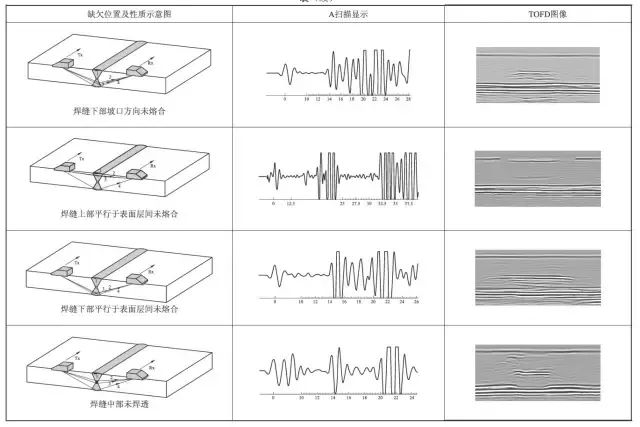

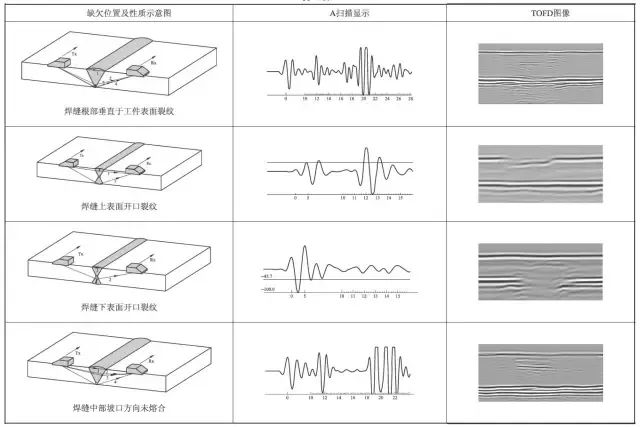

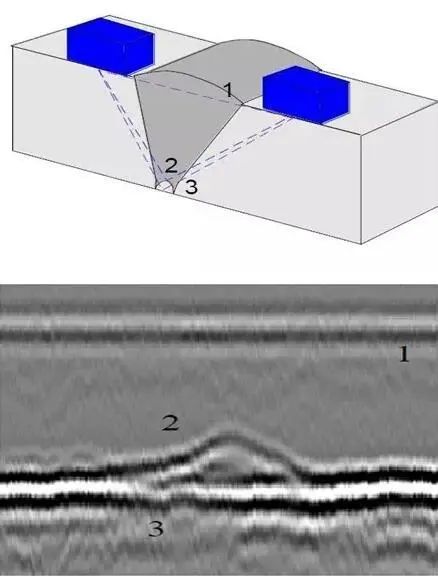

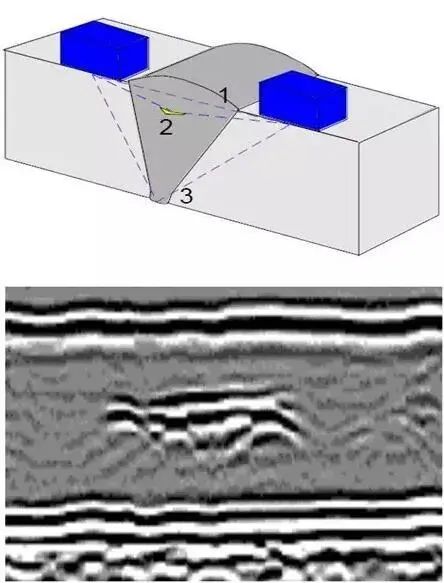

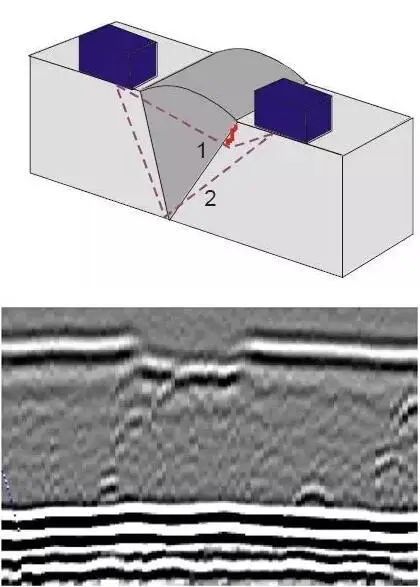

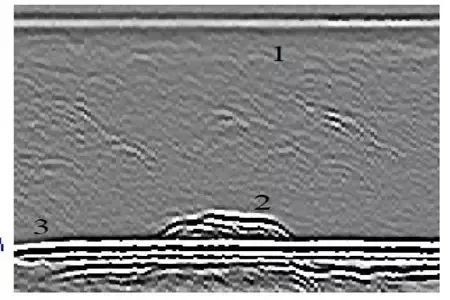

TOFD检测显示包括A扫描信号和TOFD图像,其中A扫描信号使用射频形式,而TOFD图像则是将每个A扫描信号显示一维图像线条,位置与声程相对应,以灰度表示信号幅度,将扫描过程中采集到的连续的A扫描信号形成的图像线条沿探头的运动方向拼接成二维视图,一个轴代表探头移动距离,另一个轴代表扫查面至底面的深度,这样就形成TOFD图像。


从图3所示的A扫描信号中,我们可看到信号的相位变化:直通波与底面反射波的相位是相反的,缺陷的上端点和下端点的衍射波相位也是相反的,而缺陷的下端点与直通波的相位是相同的,缺陷的
