第2章 建筑施工进度组织基本原理

2.2网络计划原理

2.2.2双代号网络计划

2.2.2.2双代号网络图的绘制

正确绘制双代号网络图是双代号网络计划应用的关键。在绘图时，必须做到以下几个方面：一是正确表示工作之间的各种逻辑关系；二是遵守绘图的基本规则；三是选择恰当的绘图排列方法。

1.网络图的逻辑关系

网络图中的逻辑关系是指网络计划中所表示的各项工作之间客观上存在的或主观上安排的先后顺序关系。这种顺序关系分为两类：一类是施工工艺关系，称为工艺逻辑关系；另一类是施工组织关系，称为组织逻辑关系。

工艺逻辑关系是指由施工工艺和操作规程所决定的各项工作之间客观上存在的先后顺序关系。这种关系是固定的、客观存在的。

组织逻辑关系是指在施工组织安排中，考虑到劳动力、机具、材料或工期等的影响，在各项工作之间主观上安排的先后顺序关系。这种关系不受施工工艺的限制，不是由工程性质本身决定的，而是在保证施工质量、安全和工期等的前提下，可以人为安排的顺序关系。

各项工作根据逻辑关系及在网络图中位置的不同，可分为紧前工作与紧后工作、先行工作与后续工作、平行工作、起始工作与终了工作。紧前工作是指紧排在本工作之前完成的工作，紧后工作是指紧排在本工作之后开始的工作；先行工作是指排在本工作之前完成的全部工作，后续工作是指排在本工作之后开始的全部工作；平行工作是指与本工作没有紧前、紧后关系，也没有先行、后续关系的工作；起始工作是指以网络图的起点节点为开始节点的工作，终了工作是指以网络图的终点节点为完成节点的工作。这些有关工作的含义可结合上一期中的图2-3理解。

2.双代号网络图的绘图规则

双代号网络图除需正确表示各工作之间已定的逻辑关系外，还应遵守以下绘图规则：

1)箭线最好画成水平直线或折线，必要时也可画成斜线、垂直直线，尽量避免使用曲线。箭线水平投影的方向应从左向右。

2)节点用圆圈表示，并在圆圈内编号。节点编号顺序应从左到右、从小到大，可不连续，但严禁重复。

3)一项工作应只有唯一的一条箭线和相应的一对节点及编号，箭尾的节点编号应小于箭头的节点编号。

4)不得出现回路。回路，也叫循环回路，即从一个节点出发沿箭线方向又回到该节点的线路。

5)不得出现带双向箭头或无箭头的连线。

6)不得出现没有箭头节点或没有箭尾节点的箭线。

7)当起点节点有多条外向箭线或终点节点有多条内向箭线时，对起点节点和终点节点可使用母线法绘图。

外向箭线就是从某个节点引出的箭线，内向箭线就是指向某个节点的箭线。母线法就是经一条共用的垂直线段，将多条箭线引入或引出同一个节点，使图形简洁的绘图方法。即母线一般只能是竖向母线，如图2-5所示。

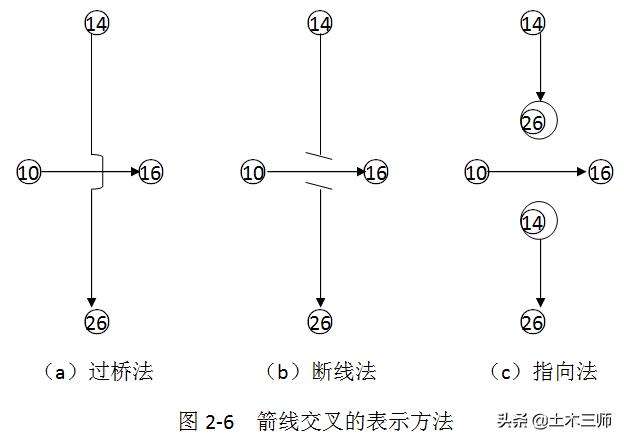

8)箭线不宜交叉；当交叉不可避免时，可用过桥法、断线法或指向法。箭线交叉的表示方法如图2-6所示。

9)双代号网络图中应只有一个起点节点(起点节点只有外向箭线)；在不分期完成任务的网络图中，应只有一个终点节点(终点节点只有内向箭线)；其他所有节点均应是中间节点(中间节点既有内向箭线又有外向箭线)。

10)尽量减少不必要的虚箭线。

3双代号网络图的排列

网络图的排列和构图应力求层次分明、整洁美观。
