ABB变频器ACS850系列简介

ABB机械传动旨在成为快速进行安装、参数设置和调试的传动。这样，就能节省工程工作的时间。ABB机械传动设计高度紧凑且经济划算。传动配备先进的智能和安全功能，专为满足机器制造商、系统集成商和盘柜厂的生产和性能需求，以及使用各种应用的最终用户的需求而设计。

在ABB机械传动产品系列中，ACS850以其很宽的功率范围和高性能转速与转矩控制脱颖而出。嵌入式编程功能，利用SPC编程软件实现功能块编程，这样就带来独一无二的可能性：将传动配置为更佳工作方式，为客户的机器设备提供支持。机器制造商选择ABB机械传动，不仅能获得传动内部融合的所有灵活配置，而且还能获得产品本身以外的一切：整个ABB全球服务网络。这意味着全部产品与服务旨在以更优方式为客户提供业务支持。

ABB变频器ACS850系列亮点

(1)专为支持同步磁阻电机、永磁同步电机和异步电机的转速和转矩机械应用而设计

(2)通过利用直接转矩控制(DTC)技术，即使没有反馈也能实现高质量的电机转矩和转速控制

(3)紧凑设计支持单轴和共直流系统

(4)提供各种不同的通信协议和用于机柜安装的机械选件

(5)标配安全功能

ABB变频器ACS850系列性能介绍

ACS850传动旨在内置到客户机柜，更大限度减小占用的机柜空间，同时确保柜体组装尽可能简单易行。ACS850采用高度模块化设计，支持多种不同的现场总线协议，并提供灵活的连接。除不同的输入输出和通信等各种内置选项外，ABB还提供不同类型的外部附件。ACS850传动的灵活性和可编程性使其适于不同行业的许多应用。

1、性能

借助DTC电机控制实现快速、动态和细致的阶跃响应，提高最终产品的质量、生产率和可靠性。即使没有脉冲编码器也能实现更佳过程控制，降低投资成本。

2、模块化

许多标配功能与各种选项支持不同的系统配置，满足不同的应用需求。

3、编程和配置

借助功能块编程，可替代继电器和小型PLC，这样可以降低投资成本，增加系统设计的灵活性。

4、优化过程控制

借助显示传动负载曲线的负载分析器简化过程分析。借助ABB大量的PLC产品，可以将过程控制与ABB智能传动产品与电机结合起来，使用户受益于负载共享、维护保养和节能计算器等现成的功能。

5、节能

借助节能计算器监控使用和节省的能源，改善能源管理。显示为多少度电、货币(欧元、美元和本地货币)或二氧化碳排放量。借助能源优化功能增强电机性能并更大限度提高过程效率，优化电机磁通量，而不会减小电机转矩。

6、支持主流网络通信

借助可选的现场总线适配器，可实现与主流工业自动化网络的连接。

7、紧凑的可扩展设计

设计紧凑、从0.75至560 kW宽功率范围和并排式安装，确保在各种应用中优化机柜安装，从而节省空间并节约成本。

8、安全性

标配高达SIL 3标准的安全力矩中断(STO)功能是符合IEC 61508、EN 62061和EN ISO 13849-1标准的安全设备维护的经济划算的认证解决方案，可实现安全的维护保养。另外，安全功能还可用于实现急停，而无需接触器。

9、远程监控

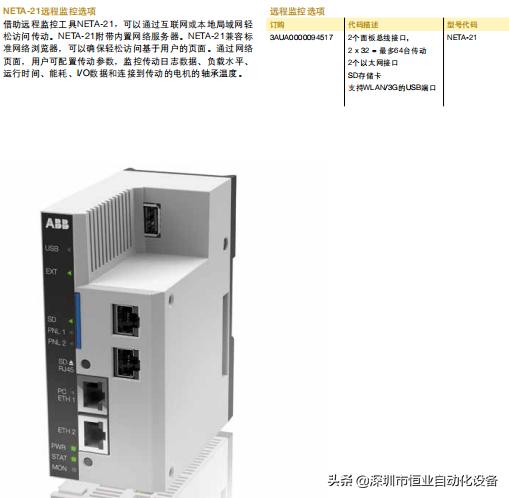

通过内置的网络服务器和独立的数据记录仪，NETA-21支持在全球各地安全访问传动。

10、支持的电机类型

同一台传动可用于控制感应电机、永磁同步电机、同步磁阻电机和高动态性能电机。

ABB变频器ACS850系列外形尺寸

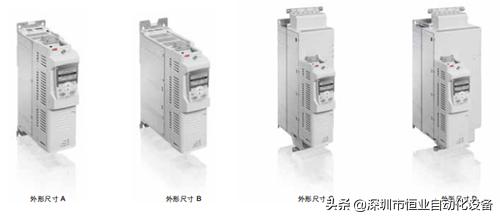

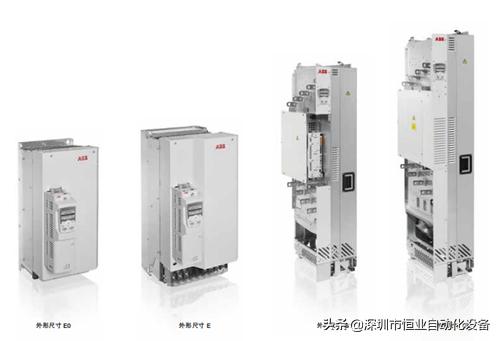

ABB变频器ACS850系列外形

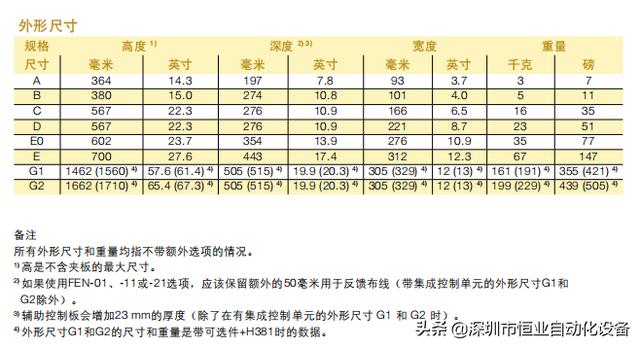

ABB变频器ACS850系列尺寸

ABB变频器ACS850系列高效的电机控制

1、转速和转矩控制

(1)开环和闭环DTC(直接转矩控制)

(2)非常适于高带宽的转速和转矩控制应用

(3)ACS850传动支持

(4)异步电机

(5)永磁(PM)同步电机

(6)同步磁阻电机(SynRM)

(7)高动态性能电机

2、快速调试和灵活配置

ACS850标准控制程序可以提供灵活性和广泛的参数设置，并可以通过建立监控信号、状态字和不同参数之间的联系，进一步扩展功能。它包括简单、现成的程序，可以很容易地对它们进行修改，以满足特定的应用需求。另外，通过多项标准软件功能，调试也得以简化。

除标准控制程序诸多功能外，通过功能块编程，ACS850可以取代继电器甚至取代PLC。

3、预制保护功能

为传动、电机和过程提供保护：环境温度、直流过压和欠压、传动温度、输入缺相‘过流、功率限幅、短路

4、可编程保护功能：

可调功率限幅、控制信号监视、临界频率锁定、电流和转矩限幅、接地故障防护、外部故障、电机缺相、电机堵转保护、电机过温保护、电机欠载保护、控制盘丢失

ABB变频器ACS850系列应用行业

1、塑料及橡胶：挤出机、注塑机、吹塑机

2、单张印刷：标签印刷、卷筒印刷

3、纸和纸板、薄膜和金属箔片加工处理：卷绕机/退绕机、涂层、层压

4、物料搬运：输送带、自动储存

5、纺织：针织/编织机、无纺布机、纤维加工机、纺纱/调速机、纺织品涂层机

6、食品和饮料：输送带、搅拌机和挤出机、灌装和贴标签、包装、分离和离心机

7:、其他行业及应用：包装机械、木工机械、电线电缆拉丝机、胶合板和刨花板行业、压缩机

ABB变频器ACS850系列选型介绍

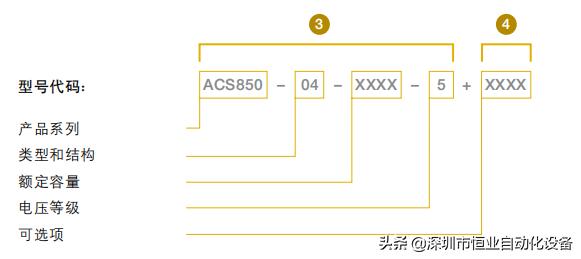

ACS850订购代码

1、确定电源电压

2、选择电机的功率和电流的额定值

3、根据电机的额定功率从额定值表选择传动的订购代码

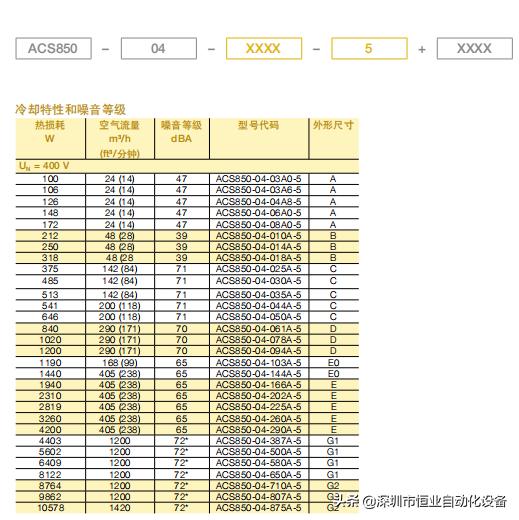

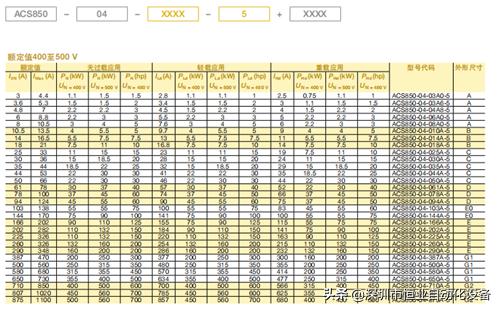

ABB变频器ACS850额定值和型号

4、根据电机的额定功率从额定值表选择传动的订购代选择需要的可选项将可选项代码添加到传动的订购代码。记得在每个选项代码之前使用“+”符号。

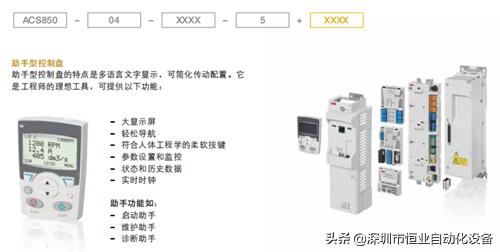

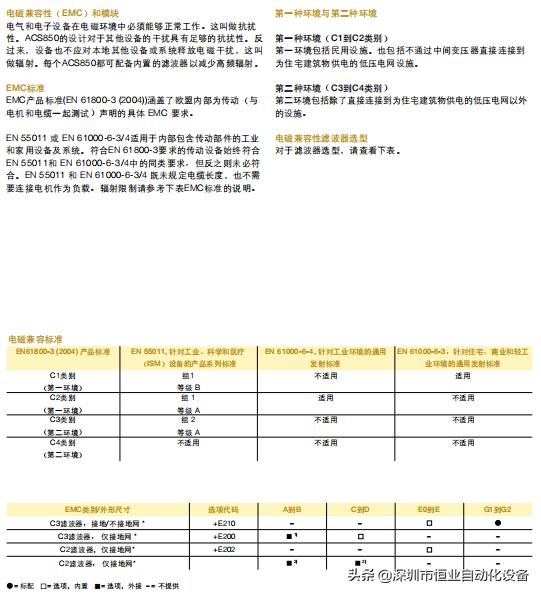

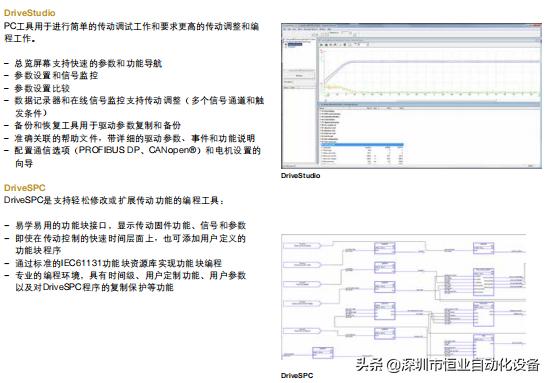

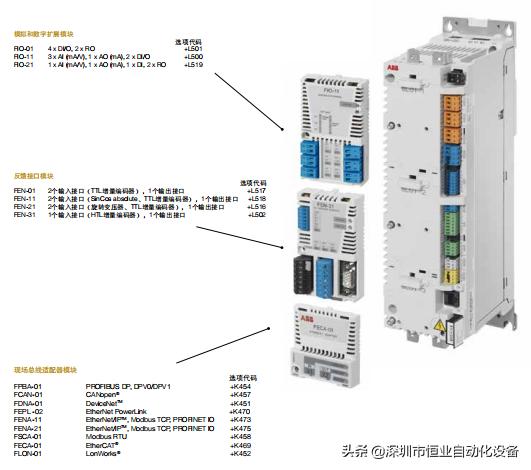

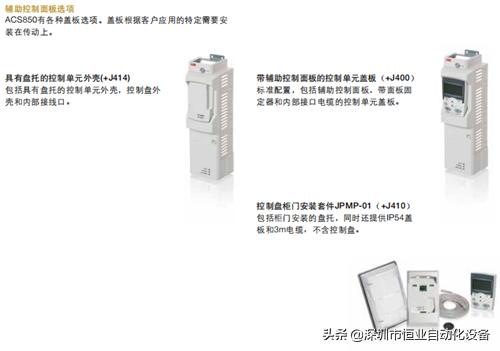

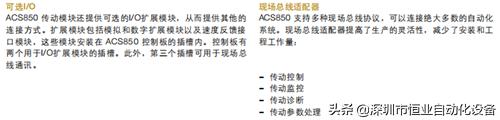

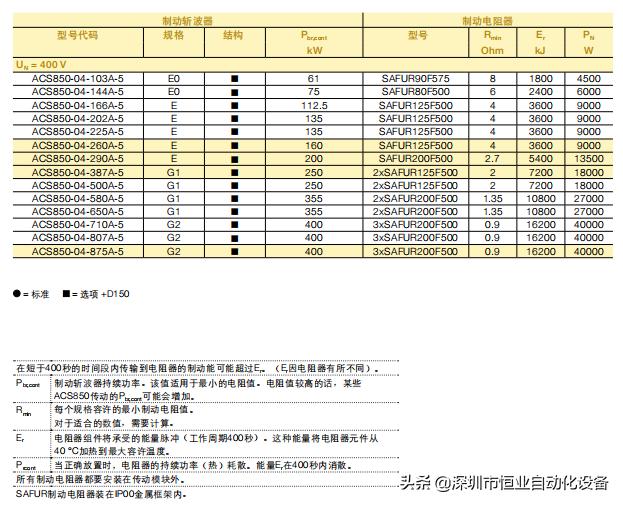

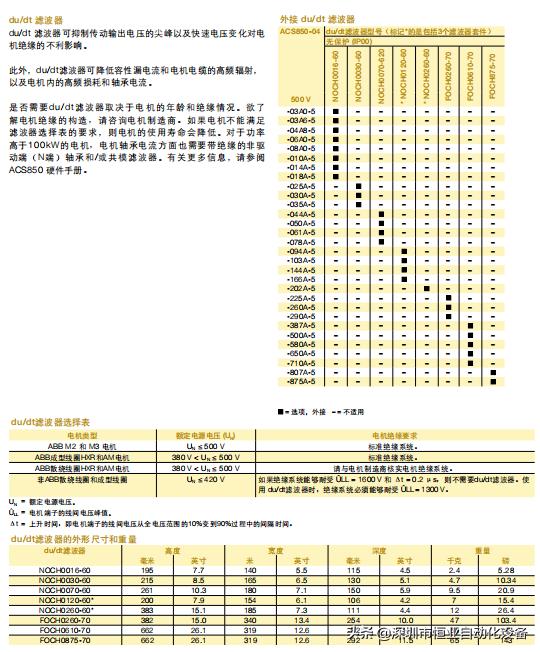

ABB变频器ACS850可选配件
