开关电源最常见的三种结构布局是降压(buck)、升压(boost)和降压–升压(buck-boost)，这三种布局都不是相互隔离的。

今天介绍的主角是boost升压电路，the boost converter(或者叫step-up converter)，是一种常见的开关直流升压电路，它可以使输出电压比输入电压高。

下面主要从基本原理、boost电路参数设计、如何给Boost电路加保护电路三个方面来描述。

Part1 Boost电路的基本原理分析

Boost电路是一种开关直流升压电路，它能够使输出电压高于输入电压。在电子电路设计当中算是一种较为常见的电路设计方式。

首先，你需要了解的基本知识：

电容阻碍电压变化，通高频，阻低频，通交流，阻直流；

电感阻碍电流变化，通低频，阻高频，通直流，阻交流；

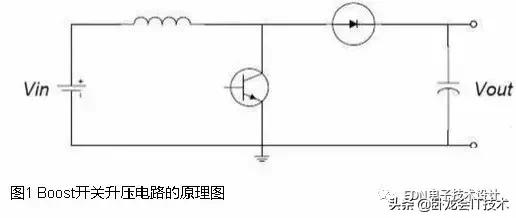

假定那个开关(三极管或者MOS管)已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路。

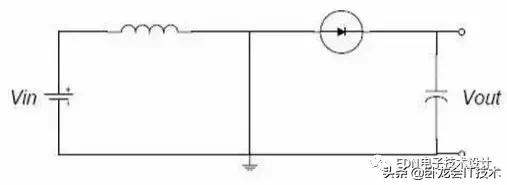

充电过程

在充电过程中，开关闭合(三极管导通)，等效电路如上图，开关(三极管)处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。

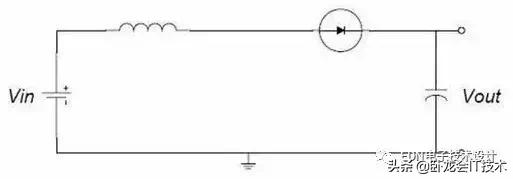

放电过程

如上图，这是当开关断开(三极管截止)时的等效电路。当开关断开(三极管截止)时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升压完毕。

说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

Part2 Boost电路参数的设计

对于Boost电路，电感电流连续模式与电感电流非连续模式有很大的不同，非连续模式输出电压与输入电压，电感，负载电阻，占空比还有开关频率都有关系。而连续模式输出电压的大小只取决于输入电压和占空比。

输出滤波电容的选择

在开关电源中，输出电容的作用是存储能量，维持一个恒定的电压。

Boost电路的电容选择主要是控制输出的纹波在指标规定的范围内。

对于Boost电路，电容的阻抗和输出电流决定了输出电压纹波的大小。

电容的阻抗由三部分组成，即等效串联电感(ESL)，等效串联电阻(ESR)和电容值(C)。

在电感电流连续模式中，电容的大小取决于输出电流、开关频率和期望的输出纹波。在MOSFET开通时，输出滤波电容提供整个负载电流。

电感

在开关电源中，电感的作用是存储能量。

电感的作用是维持一个恒定的电流，或者说，是限制电感中电流的变化。

在Boost电路中，选择合适电感量通常用来限制流过它的纹波电流。

电感的纹波电流正比于输入电压和MOSFET开通时间，反比于电感量。电感量的大小决定了连续模式和非连续模式的工作点。

除了电感的感量外，选择电感还应注意它最大直流或者峰值电流，和最大的工作频率。

电感电流超过了其额定电流或者工作频率超过了其最大工作频率，都会导致电感饱和及过热。

MOSFET

在小功率的DC/DC变化中，Power MOSFET是最常用的功率开关。MOSFET的成本比较低，工作频率比较高。

设计中选取MOSFET主要考虑到它的导通损耗和开关损耗。

要求MOSFET要有足够低的导通电阻RDS(ON)和比较低的栅极电荷Qg。

Part3 给Boost电路穿上保护衣

在前面部分，我们从充放电的角度了解了Boost电路以及 Boost电路参数的设计。

Boost电路作为一种非隔离的升压电路，其结构简单，容易设计，成本低廉，被广泛应用于各种不需要隔离的升压场合，特别是有源PFC电路中应用最为广泛。

较于BUCK或其他的隔离电路，BOOST电路的保护似乎更麻烦。
