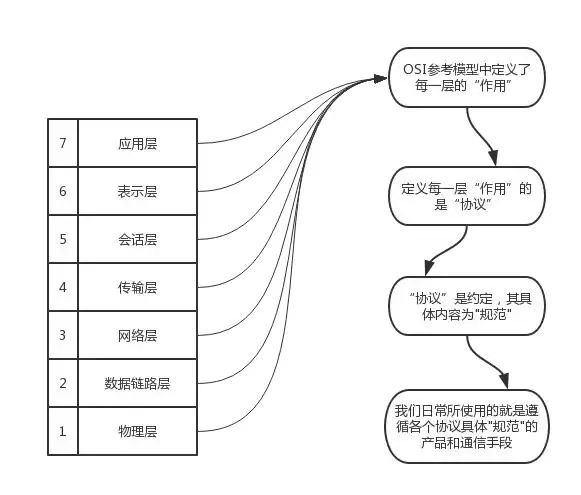

1、OSI 7层参考模型

 数据发送：应用层–>表示层–>会话层–>传输控制层–>网络层–>链路层–>物理层

数据返回反向；

2、TCP/IP协议实现OSI，每次一层都在做什么(除去表示层和会话层，可以归纳到应用层)

 应用层–>传输控制层–>网络层–>链路层–>物理层

分层原因：解耦，每个层次分明，有自己的协议，方便人员工作。

①应用层：应用程序。程序员开发，写代码进行逻辑编写，实现功能( 协议比如说：http协议，ftp协议，ssh等)

比如基于webServer:像tomcat，会封装协议，解析协议，封装后程序员将里面的对象取出处理。

应用程序–>发起连接请求–>建立连接–>按照http协议封装报文–>发送–>读取服务器的返回信息–>获取信息处理展示

②传输控制层：(协议：TPC,UDP)

什么是TCP协议：面向连接的可靠的传输协议。什么是可靠连接：三次握手建立连接，四次挥手断开连接

              三次握手：

第一次：服务端监听端口比如tomcat8080端口，客户端想建立连接的时候通过8080端口请求建立连接发送syk数据包

第二次：服务端给客户端反馈一个数据包syn+ack,确认客户端想要建立连接

第三次：客户端给服务端发送一个数据包：ack,确认收到服务端的数据包，此时双方确认双方道路通畅

建立连接以后，双方都会开辟资源，双方发送和反馈数据包，互相接收数据包进行处理

建立连接后进行数据传输：比如刚刚写好的http文本发送给服务器，在http报文中要请求一篇文章内容，服务器解析报文之后，知到你要获取文本，那就会在反馈报文中放上文章内容，服务器可以记录此请求时间原因等保存在服务器，客户端得到服务器的报文解析报文，获取文章内容进行数据保存，后续可以对数据操作，这样客户端和服务端数据就可以进行交互了。

               四次挥手：

第一次：客户端给服务端发送一个数据包FIN请求断开

第二次：服务器反馈一个数据包FIN+ACK,表示收到客户端请求

第三次：服务端发给客户端数据包FIN,请求断开

第四次：客户端发送数据包ACK给服务端，表示收到服务器请求

然后断开连接，客户端和服务器释放资源

数据传输完毕，就要断开连接，因为建立连接是需要客户端和服务端资源(像http协议，如果建立连接后不进行数据交互会自动断开，减轻资源压力)

为什么会需要端口号:因为需要进行连接，建立连接后服务器需要知道是哪个客户端的请求，只有确定客户端才能确保数据不会出错

在此时连接表示为socket,什么是socket:翻译为套接字，简单记为四元组，什么为四元组：ip+port(端口号) ip+port在客户端和服务端一定是唯一的(四个里面肯定有一个能确定唯一性)，端口号数量:65535个

 举例：一台计算机、百度服务器

服务器启动的时候tomcat监听8080端口，相当于服务器占用8080端口，服务器ip为IPB

 计算机ip为IPA,发送请求时随机生成并占用一个端口连接服务器，计算机理论上可以和服务器建立65535个socket

比如其中一个socket: IPA:80 IPB:8080,另一个IPA:8080 IPB8080 ,这样服务器就能区分不同连接

③网络层:

解决数据包是发送给谁问题，怎么才能找到目标服务端。客户端和服务端都有ip+prot,但是像我们电脑连着wifi我们电脑的ip为

192.168.1.130，如果这样直接发送给服务器的话，那么那么多的人有同样的192.168.1.130，不是服务器找不到发给谁了吗？

其实我们的ip会有很多层路由器传送数据到Internet，那么我们发送的数据是怎么最终到达目的地呢？



ipv4(IPADDR)：点分字节，两点之间放一个字节可以表示的10进制数，一个字节是8个二进制位从全0到全1的变化过程可以表示的10进制数，一个字节为8个位，一个字节转化成10进制数可以表示0~255。

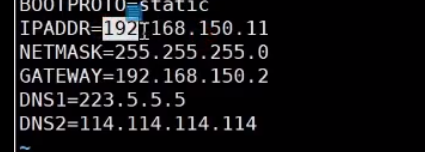

掩码(NETMAST)：ip地址和掩码做二进制按位与&(1&1=1,0&1=0,1&0=0,0&0=1)获取网络号比如上面这个：192.168.150.11 255.255.255.0 化成二进制11000000.10101000.10010110.00001011和11111111.11111111.11111111.00000000做与运算得到11000000.10101000.10010110.00000000转化成十进制为192.168.150.0那这就是这个ip的网络号，ip上的11代表这是这网络号下第11号机器，这个网络下可以有255台机器(192.168.150.0~192.168.150.255)当然中间如果掩码是255.255.0.0，那么可以有255*255个主机路由表建立：如果路由表为空，机器网卡会根据配置文件配置自己的ip192.168.150.1并且与默认网关做与运算得出条目，还  有 一 条为默认网关，在配置路由器的时候配置的网关信息，此网关会绑定路由器的marc地址

           比如

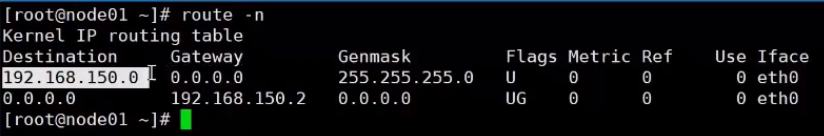

每层路由器都有路由表，那么如果目标ip不在这个路由表能找到的网络号呢：使用下一跳，将数据包给本层一个出口为下一为地址

此主机直接连了网络号为192.168.150.0的网络，下一跳为0.0.0.0  那么表示可以直接以此网络号中的主机进行连接不需要路由跳转 如果需要连接www.baidu.com

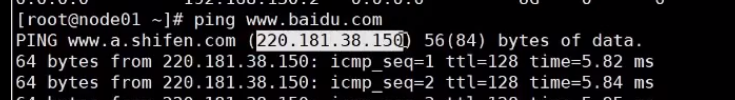

把目标ip与路由表中的掩码做二进制与运算，拿220.181.38.150与255.255.255.0做与运算，获得网络号为220.181.38.0与192.168. 150.0不一样，网络号不一样，不能直接通信，那就继续往下，拿220.181.38.150与0.0.0.0做与运算，得到网络号为0.0.0.0  是同一个网络号，那就把数据包给192.168.150.2，但是怎么把目标地址为220.181.38.150的数据包交给192.168.150.2呢？

④链路层:  (arp协议)

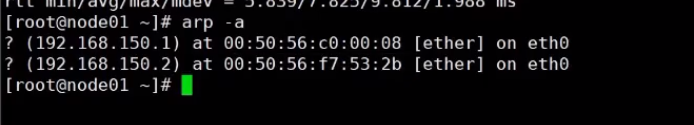

在路由表没有找到同网络号的时候，找到下一跳ip(网关),数据包绑定marc地址，如果找不到marc地址，arp会执行广播，寻找marc地址



数据包通过marc地址找到192.168.150.2，把数据包发给192.168.150.2，192.168.150.2打开数据包发现目标地址是

百度ip那么在自己路由表寻找网络号，找不到的话再通过marc地址把数据包发给下一跳直到找到同网络号，进行连接。



⑤物理层: 网线光纤

[如有错误，请留言指正！]
