本文介绍了555定时器的工作原理和电路结构，并详细讲解了如何用555定时器组成单稳态触发器，讨论了其在定时、整形和延时中的应用。通过调整外部电阻电容，可以改变输出矩形脉冲的宽度。
单稳态触发器在数字电路中一般用于定时(产生一定宽度的矩形波)，整形(把不规则的波形变为幅度和宽度都相等的脉冲)及延时(将输入信号延迟一定时间后输出)等。
1. 555集成定时器
常用的555定时器有TTL定时器5G555和CMOS定时器CC7555等。

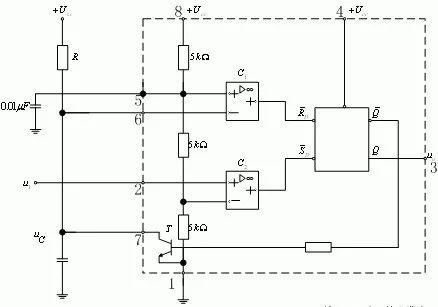

555集成定时器是一种模拟电路和数字电路相结合的中规模集成电路，其电路如下图所示。
555定时器含有两个电压比较器C1和C2，一个由“与非“门组成的基本RS触发器，一个放电晶体管T以及由三个5KΩ的电阻组成的分压器。比较器C1的参考电压为
,加在同相输入端；C2的参考电压为
,加在反相输入端。两者均由分压器上取得。
各外引线端的功能是：
1为接地端.2为低电平出发端，由此输入触发脉冲。当2端的输入电压高于1/3UCC时，C2
