双 JK 触发器 74LS112 逻辑功能。真值表_【数电笔记】时序逻辑电路设计举例

本文探讨了数字电路的两类——组合逻辑电路和时序逻辑电路,重点讲解了74LS112双JK触发器在时序电路中的应用。通过设计111数据检测器,详细阐述了如何选用JK触发器,利用状态转换图求解输出方程、状态方程和驱动方程,最终绘制出逻辑电路图并进行自启动检查。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


时序逻辑电路的设计

数字电路根据逻辑功能的不同特点,可以分成两大类,一类叫组合逻辑电路(简称组合电路),另一类叫做时序逻辑电路(简称时序电路)。组合逻辑电路在逻辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。而时序逻辑电路在逻辑功能上的特点是任意时刻的输出不仅取决于当时的输入信号,而且还取决于电路原来的状态,或者说,还与以前的输入有关。


设计时序逻辑电路的一般步骤

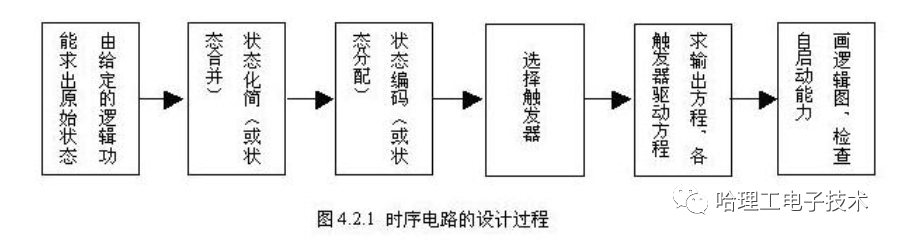

同步时序逻辑电路的设计,一般可按以下步骤进行:1) 逻辑抽象,画出原始状态转换图或列出状态转换表。在此,需要确定三个问题:输入和输出变量的数目,状态的数目,状态之间的转换关系。2) 状态化简。如果在状态转换图中有两个以上状态,它们的输入相同,输出相同,转换到的次态也相同,则可称它们为等价状态。显然,等价状态在状态转换图中是重复的,可以合并为一个。所谓状态化简,就是将原始状态图(表)中的等价状态合并,建立最小的状态转换图,从而使存储电路结构简单。3) 状态分配。时序逻辑电路的状态是用触发器状态的不同组合来表示的,因此在进行状态分配之前,首先需要确定触发器的数目n,
### 回答1: 答:JK触发器74LS112逻辑功能真值表如下:J=1时,K=0时,Q=1;J=1时,K=1时,Q=0;J=0时,K=X时,Q=Q(上次的值);J=1时,K=X时,Q=1-Q(上次的值)。 答: JK 触发器 74LS112逻辑功能主要包括:触发器输入 (J 和 K) 与触发器输出 (Q) 之间的连接,以及触发器的启用 (E) 与复位 (R) 输入。 JK 触发器真值表如下:J K E R Q | 0 0 X X Q(n) | 0 1 X X 0 | 1 0 X X 1 | 1 1 0 0 Q(n) | 1 1 0 1 0 | 1 1 1 0 1 | 1 1 1 1 074LS112 是一种 JK 触发器,具有以下功能: 1. J-K 触发器,每个触发器具有 J、K、CLK(时钟)和 Q、Q'(反相输出)引脚。 2. 当 CLK 为高平时,触发器响应 J 和 K 输入,并在下一个负跳变边沿时更新 Q 和 Q' 输出。 3. 当 J 和 K 输入均为高平时,触发器将保持其先前的状态,即保持 Q 和 Q' 输出的状态不变。 4. 当 J 和 K 输入均为低平时,触发器将清零,即将 Q 输出置为低平,Q' 输出置为高平。 因此,74LS112 可以用作时序逻辑电路中的计器或状态机等功能。 ### 回答2: JK触发器是一种常见的路,常用于时序路中。74LS112是一种JK触发器芯片,其逻辑功能真值表如下: 逻辑功能74LS112芯片包含两个JK触发器,每个触发器有两个控制输入JK和使能信号(CLEAR/PR),以及两个输出(Q和Q')。JK输入分别表示“J”、“K”,CLEAR/PR为异步复位输入,当清零标志(CLEAR/PR=1)时,Q和Q'的输出信号变为逻辑“0”。触发器在时钟输入信号(CLK)上升沿或下降沿采样(根据芯片型号有所不同)。 真值表:以下是74LS112芯片中每个JK触发器真值表,其中X表示输入情况不确定,即忽略JK输入信号的状态。 J K Clear/PR CLK Q Q' X X 1 ↑/↓ 0 0 0 0 0或1 ↑/↓ Q Q' 0 1 0或1 ↑/↓ 0 1 1 0 0或1 ↑/↓ 1 0 1 1 0或1 ↑/↓ Q Q' 在上表中,“↑”和“↓”代表CLK输入信号上升沿和下降沿。从表中可以看出,JK触发器的输出状态取决于其当前状态和输入信号的状态。如果输入的JK信号都为0,则触发器不会改变其当前状态。当JK输入为01或10时,输出会翻转。当JK输入为11时,输出状态会保持不变。 总之,JK触发器是一种非常实用的路,在时序路中经常使用。74LS112芯片适用于快速路应用,其功能强大,具有良好的性能和可靠性。 ### 回答3: 74ls112JK触发器逻辑路中的一种常见器件,通过它来实现 阻止/允许信号时钟信号的传输, 即锁存/放行功能。下面我将对JK触发器逻辑功能真值表进行详细介绍。 首先,JK触发器中的“J”和“K”分别表示触发器的两个输入端口。这个器件的逻辑功能是“锁存和反转”。触发器的输出将保持任何先前输入的状态,只有在时钟信号的边缘出现信号时,输出才会产生反转。 当时钟触发器从低平变成高平时,如果J = 1和K = 0,它将被设置为“1”,否则,如果J = 0和K = 1,则触发器将被重置为“0”。同时,如果J = K = 1,则会发生触发器翻转的情况。 下面是JK触发器74ls112真值表: | J | K | CLR | CLK | Q | Q’ | |:-:|:-:|:---:|:---:|:-:|:--:| | 0 | 0 | 1 | X | 0 | 1 | | 0 | 1 | 0 | CLK | 0 | 1 | | 1 | 0 | 0 | CLK | 1 | 0 | | 1 | 1 | 0 | CLK | Q’| Q | 其中 X 表示任意值, CLR 表示清除输入, CLK 表示时钟输入,Q 表示输出,Q’ 为输出的反相值。 从上面的真值表可以看出,在CLR输入为 1 的情况下,Q输出保持低平,Q'输出保持高平。在J=K=0时,触发器会保留上一个输入的状态,Q不变,Q'也不变。在J=0,K=1时, Q变成低平,Q'变成高平。在J=1,K=0时,Q变成高平,Q'变成低平。在J=K=1时,Q输出与Q'输出相反,即为触发器翻转的情况。 综上所述,JK触发器路中应用广泛,可以实现锁存和反转功能,并且其简单的设计和方便的使用也使其成为设计必备的基础器件之一。
