总所周知，学会分析电路图是分析、调试和维修电子电气产品最关键的环节，只有首先读懂电路图，才能分析工作原理，正确有效地检测，调试和维修电子电气产品．提高产品开发、设计电路的水平。
电路原理图
首先我们得弄明白，电路原理图的概念和作用：
那什么是电路图，什么是原理图呢？电路原理图是采用电子电气元部件通用图形符号(并有标号)用线连接起来的图，它主要描述电子电气产品工作原理和元部件的连接关系．用来指导电产品工作原理分析、生产调试和维修。

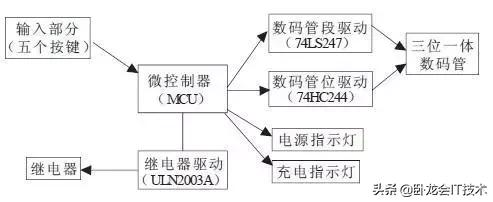

简单的电路模块图
知道了什么是电路图，这样就好办了，我们在学习下，怎么去分析：
第一个原则：弄明白电路原理图结构：根据电子仪器设备一般由电源部分、控制部分、处理部分、输出或馈载部分和连接导线组成的思路分析电路原理图结构，如下图所示。

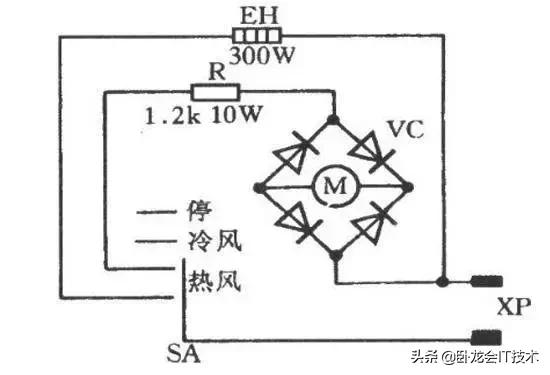

电路图结构
第二个原则：弄明白电路各部分功能，电源部分提供电路正常工作的稳定电压和足够的电能。控制部分是读入外部开关或传感器信息经过运算、分析和判断向处理部分发出命令。信号处理部分是在命令控制下对输入信号进行处理后输出到负载部分。负载部分是执行器。
电路功能模块图
第三个原则：认识电路类型及特点，电源部分类型有开关稳压电源和普通稳压电源，开关稳压电源输出电压稳定，抗干扰能力强，效率高；接口电路，RS232接口、RS485接口，存储芯片接口，继电器接口和各类开关接口各类执行驱动接口；模块电路，如AD转换，DC-DC,AC-DC电路，电机驱动电路等等。

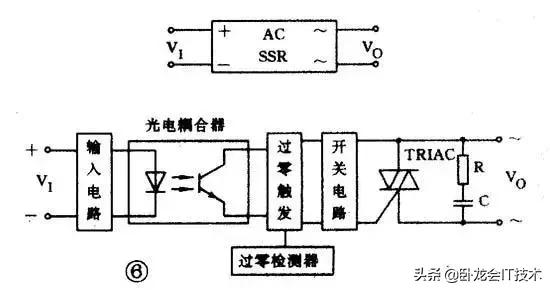

电路原理图分析
