脉冲宽度可调单次脉冲发生器_PLC编程，STEP 7 博途编写脉冲发生器程序

方法1

可以使用STEP7（TIA Portal）的IEC定时器来通过简单的编程产生一个脉冲发生器。

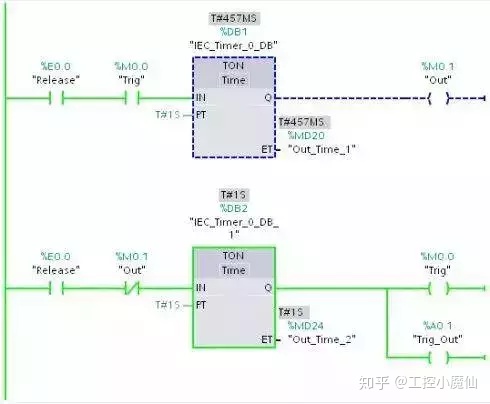

图.01展示的是如何利用两个“TON”（接通延时定时器）来实现在输出端 Q0.1 输出周期性脉冲信号的。

图.01

注：图中E0.0即为I0.0，A0.1即为Q0.1，德语关系。

“接通延时定时器”指令将使得输出端 Q 延迟一段时间接通，该时间通过 PT 来定义。

下表将描述如何实现脉冲发生功能。

脉冲发生器的功能

1 输入I0.0 “Release”用于激活此脉冲发生器。

2 标志 M0.1 “Out"”初始值为“False”，因此，下面一条接通延迟定时器指令“TON”开始计时。

3 当接通延时时间到达的时候，标志 M0.0 “Trig"”将被置位并且输出 Q0.1 “Trig_Out”获得 “True”信号。

4 M0.0 的“True”信号将触发上面一条“TON”指令开始计时。

5 当第二次接通延时
