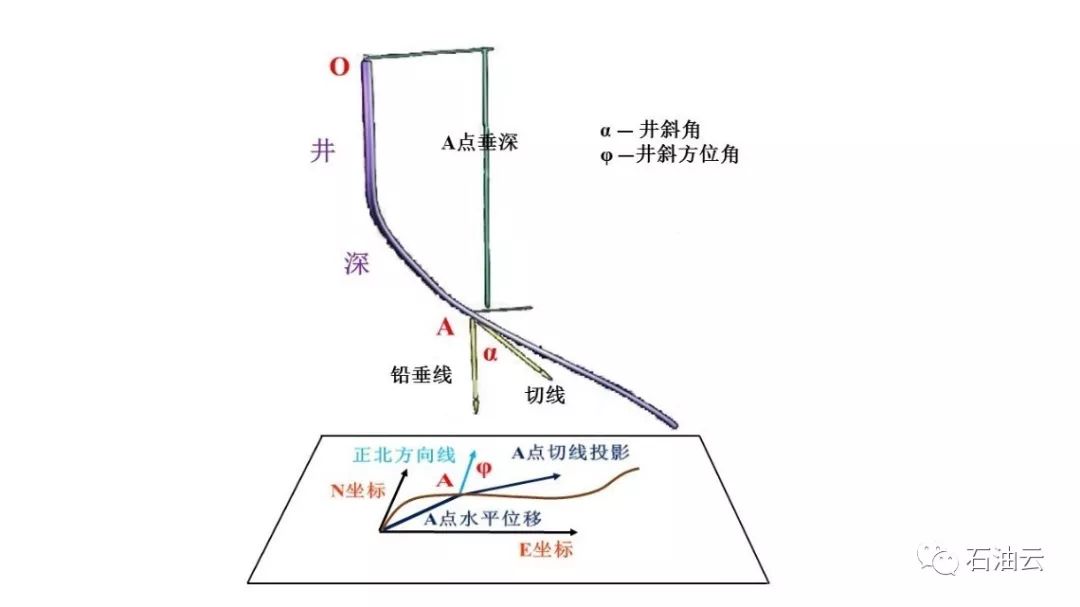

井眼轨迹指实际钻出的井眼轴线。绘制井眼轨迹曲线，需要利用轨迹的实测参数(井深、井斜角、井斜方位角)，计算井眼轨迹的三维空间坐标(北坐标、东坐标、垂深)。

井眼轨迹计算与绘制

该模块提供井眼轨迹计算与绘制功能，通过导入数据(井深、井斜角、井斜方位角)，选择所需的计算方法(圆柱螺线法等)，点击“计算&绘制”，即可绘制出井眼轨迹三维曲线，点击“导出数据”可导出计算结果。

操作示例

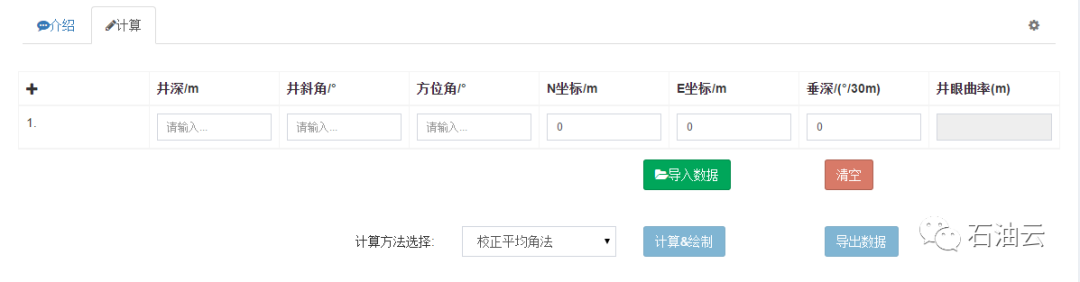

1.点击“导入数据”，导入CSV文件(数据可由Excel表格另存为CSV逗号分隔文件)。文件格式：第1列是井深数据，第2列是井斜角数据，第3列是方位角数据(注意：起始点的N坐标、E坐标、垂深默认为0，可以直接输入进行修改)。导入数据，出现如下图提示内容，表示数据导入成功。
