       离子火焰监测器是一种由传感器和监测器组成，基于火焰的单向导电原理而成的火焰检测装置。传感器为一支具有良好导电作用的离子棒，即火焰检测电极。当火焰检测电极接触到火焰时，即产生一流经燃烧器接地回路的微弱的火焰离子电流，该信号经控监测放大处理后，给出火焰指示，并通过继电器输出触点的转换来对外部设备进行控制。

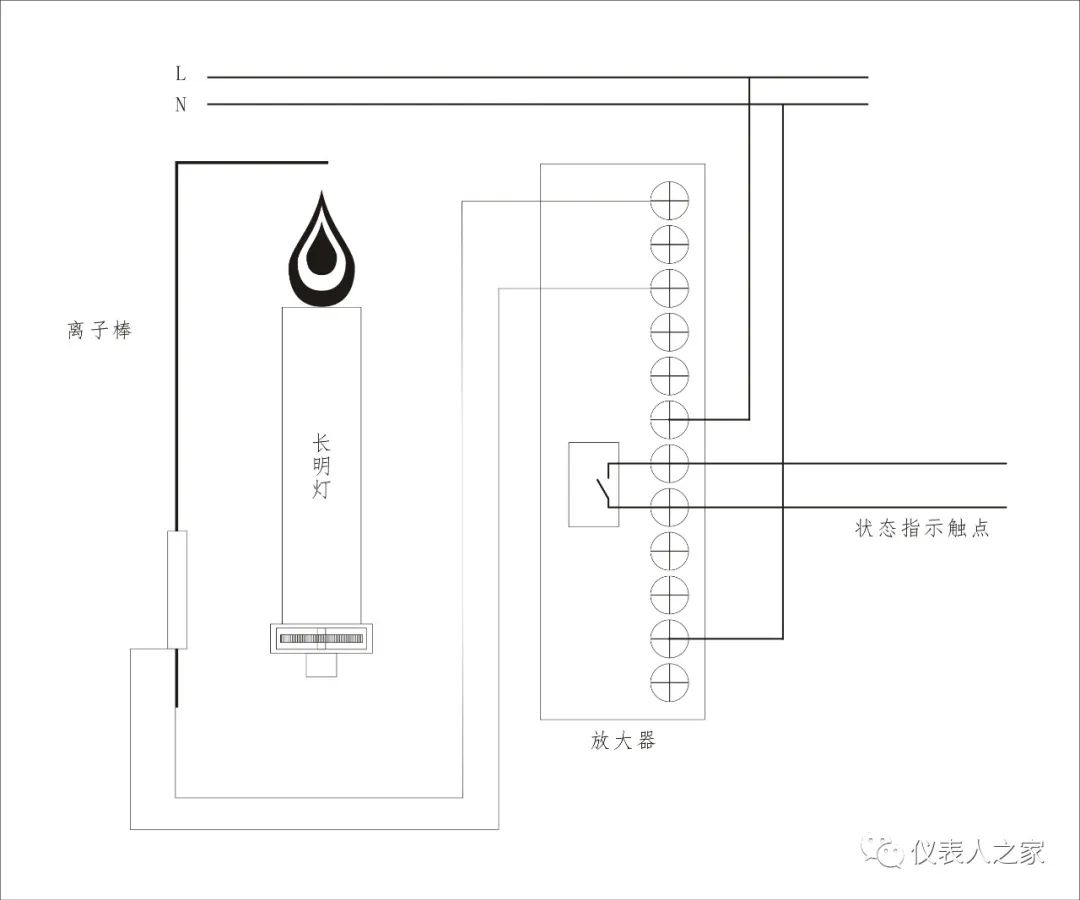

       以下为霍尼韦尔离子火焰检测器在工厂加热炉长明灯中的实际应用图示。

离子火检工作不正常的常见原因及处理方法 1、炉内火焰正常，放大器无指示 解决方法：通过和其他火检的放大器互换，查看放大器是否能正确工作。如果换到别的点依然不指示，可考虑更换放大器。还可以考虑是否为放大器的接触效果是否良好，效果不理想可直接更换底座，或者调整放大器的插入位置后再固定。 2、长明灯火焰正常，导致火焰无指示 解决方法：长明灯入口风调节不合适，会导致火焰熄灭、偏小、发飘，造成检测元件不在火焰区内。协同工艺操作人员，通过视窗观察火焰的燃烧情况，调节长明灯入口小风阀，使风量能达到最佳的状态。具体调节可根据工艺状态及工艺操作人员的经验来判断。 3、离子棒电极结垢 解决方法：由于各种气体、液体燃料在燃烧时，会不断的挥发出污染物质，使电极氧化或结焦，影响火焰信号的接收．因此必须定期检查和擦拭电极头，以保证电极能可靠传导火焰电流信号。注意在拆除更换电极时，应先切断电源开关或直接拔下放大器，以免触电。  4、离子棒安装位置不理想 离子棒安装位置不理想，会导致离子棒无法检测到火焰。重新调整离子棒安装位置，正对长明灯中心位置且距离火嘴2-3cm。 5、放大器供电不正常 测量放大器底座第六、第十一号端子220VAC电源是否正常，无电源需检测空开及保险。
