跑道图确切的来说应该叫 Radial Bar Chart，也即环状条形图。

接下来，我将按照 @禹洋 老师的教程，来个买家秀。





介于失败次数太多了，准备从画圆开始，一步步进行跑道图升级。

以下是前期准备：（以下是我的跑道图练习路径，欢迎使用。）

胖熊酱：【Tableau 图表】从起点走向跑道图

1.数据准备

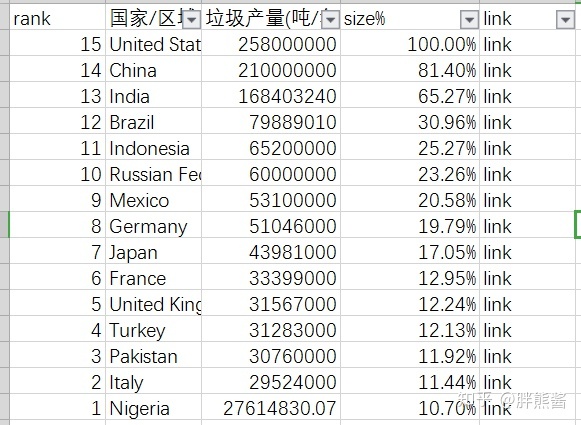

表1，产量图（2016年度世界各国垃圾产量TOP15）

其中,rank必须按照垃圾产量大小倒序，保证最大产量为最大值。

size%=当前国家垃圾产量/垃圾产量最大值（即美国的产量）

link主要目的是为了便于两个表连接。

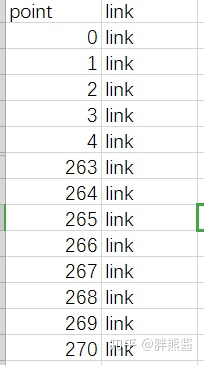

表2，path

point代表圆上的点。使用 0 到270 这270个值，意味着后面会把最大的弧形线段画成 270度，也即3/4个圆。

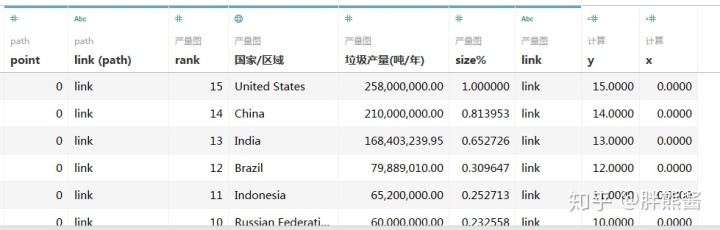

以表1在左，内连接表2。

2.创建字段

X

SIN([point]*PI()/180*[size%])*[rank]

Y

COS([point]*PI()/180*[size%])*[rank]

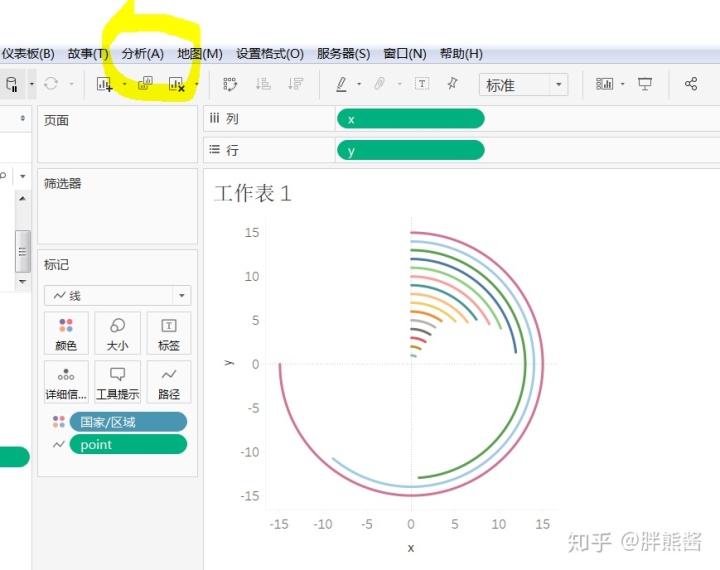

3.使用字段

• 将 国家/地区字段拖放到 标记卡 的 颜色控制板上。
• 将 X 拖放到 行功能区。
• 将 Y 拖放到 列功能区。
• 将point拉置标记卡的路径控制板上。
• 点击分析，取消聚合度量。

花了两周的时间终于完成了我的跑道图学习。
