数电课讲了传奇芯片NE555，但是所有的应用都只给了结论没给过程。所以对于我这种不愿意记公式的懒狗简直是末日。没办法，怕考试挂科，那就硬推一遍呗。下面做个记录。

555定时器简介

芯片内部结构如下图：

有一种说法555定时器的得名是因为内部三个

的精密电阻，但555的发明人却表示这名字是他随便起的。

其内部由两个电压比较器，一个放电三极管，一个RS触发器和两个逻辑门构成。

电压比较器

对于没学过模电的同学来说，电压比较器可能比较陌生，由于介绍起来篇幅过于冗长，且不是这次内容的重点，在此不多介绍。只知道这玩意可以判断两个输入端的高低就可以，在555中可以理解为

时输出1，反之输出0即可。

由原理图可知，定时器有两个阈值电压，分别为

和

555定时器构成施密特触发器

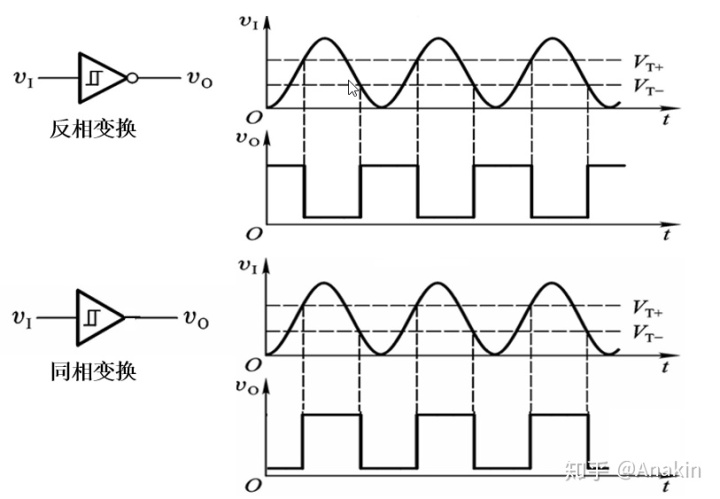

施密特触发器为一种特殊的数字传输门，可将周期性变化的脉冲信号转化为矩形波。其有两个阈值电压

和

，当输入信号电平高于

时输出为1，输入信号电平低于

时输出为0，碰巧555也有两个阈值电平，因此我们是否能利用555做一个施密特触发器呢。

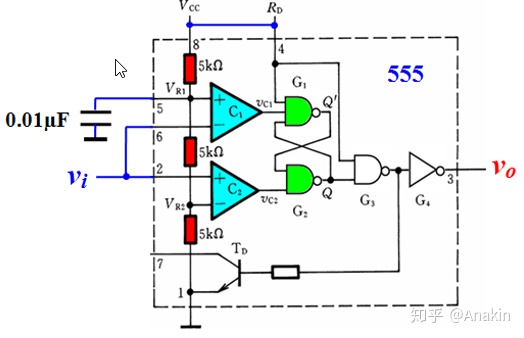

答案是当然可以，原理图如下：

在此施密特触发器中，

,当

时，RS触发器状态为

,此时

,当

时，RS触发器为

,

,当

时，RS触发器状态为

,保持先前状态。（电路中的电容做滤波作用）

555定时器构成单稳态触发器

单稳态触发器有两个状态，为稳态和暂稳态。在外加冲激下，触发器由稳态变为暂稳态，并在暂稳态保持一定时间后恢复稳态。

因此我们可以利用施密特触发器的保持特性来构建单稳态触发器。给定施密特触发器输入

作为稳态，

作为暂稳态，再构建一个RC积分电路作为延时网络，即可得到单稳态触发器。本案例中施密特触发器利用555定时器构建。

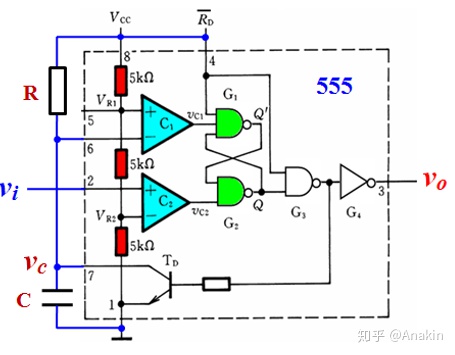

原理图如下：

暂稳态脉冲宽度对RC网络列方程得：

，

又有

，

可得到

带入阈值积分得：

最后得到

555定时器构成多谐振荡器

多谐振荡器为一种产生方波的自激振荡器。其可看作仅有两个暂稳态的暂稳态触发器。因此不妨猜测其也可以用555定时器构成。

自激振荡器

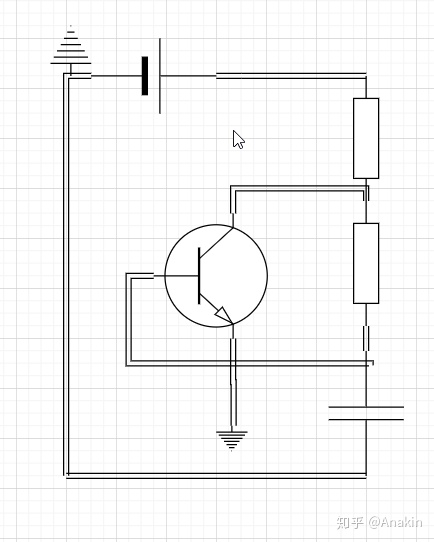

利用RC电路加一个BJT或MOS可以构成一个周期震荡电路，其原理图如下图所示：

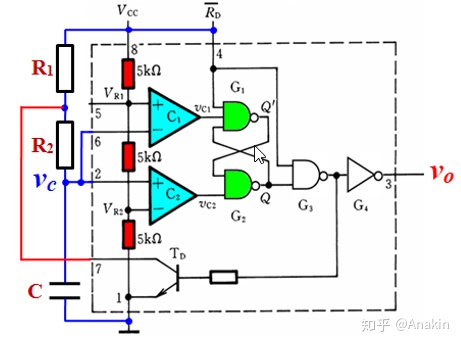

当电容电压达到一定值后，BJT导通，电容开始放电，放到一定程度之后BJT关闭，电容继续充电。碰巧555定时器内部有一个BJT，因此我们可以利用这个三极管来构建该定时电路，并将信号送入施密特触发器。从而得到多谐振荡器。原理图如下。

可通过以下步骤计算充电时间：

同理放电时间

.

周期

占空比
