做实时渲染时，最常用到的数学运算就是坐标系变换。比如图形学一道几乎必问的面试题就是：

请问在常见的3D渲染管线里，从制作好mesh，到这个mesh渲染到显示屏上，中间经历了哪几个坐标系变换？

一说到坐标系变换，玩图形的人第一时间都能想到3D空间中的旋转/平移/缩放。但是我还是准备从2D变换部分写起。原因有两点：

3D变换的很多内容，可以从2D部分衍生得来；
2D坐标系变换，实际上在实时渲染中用得绝对不比3D坐标系少，因为实时渲染中存在两个很重要的2维空间：
1. 贴图纹理空间（texture space）
2. 屏幕空间（screen space)

本文主要介绍实时渲染中常见的2D坐标系（以Unity和UE4来进行分析）、常见的4种2D坐标系变换的推导，以及2D坐标系变换的应用的大致描述。最后附带一个只使用4种基础变换得到的demo效果：

常用2D坐标系：Unity / Unreal

常见的2维空间如下图所示：

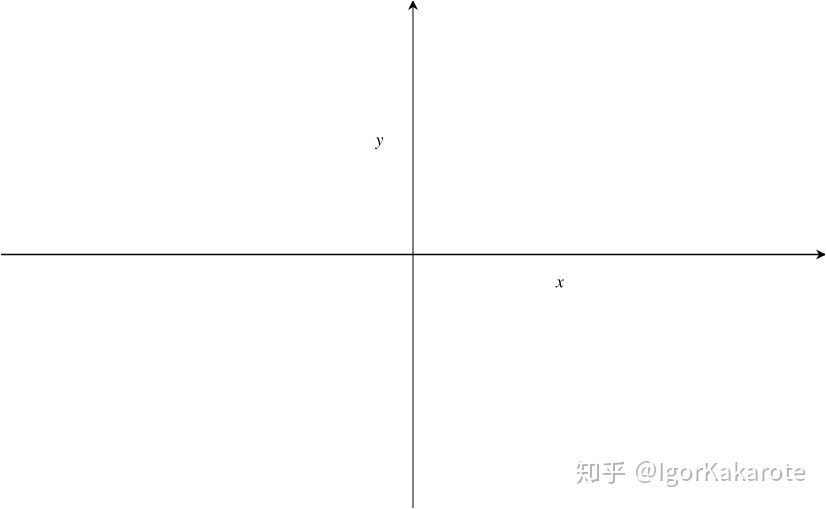

2D坐标系：x右y上

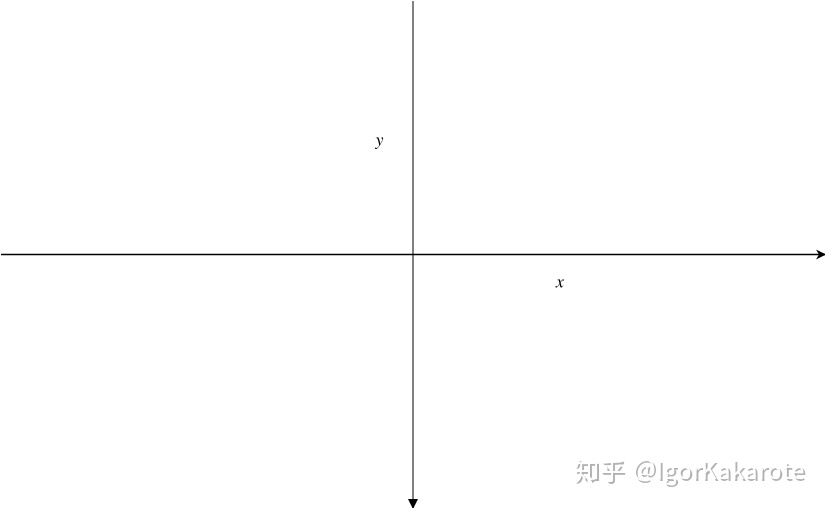

但是渲染里面常用的还有另一个2维空间，跟上图的区别是y轴反向：

2D坐标系：x右y下

举例来说，先看Unity。测试Unity的 texture space：往场景中丢一个 quad模型，给quad指定用下面这段 shader 生成的 material：

Shader "Custom/CheckUVSpace"
{
    Properties
    {
    }
    SubShader
    {
        Tags {
        "RenderType"="Opaque"
        }

        Pass
        {
            Lighting Off
            Blend Off
            Cull Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct VertexInput {
                float4 vertex : POSITION;
                float2 texcoord0 : TEXCOORD0;
            };
            struct VertexOutput {
                float4 pos : SV_POSITION;
                float2 uv0 : TEXCOORD0;
            };
            VertexOutput vert (VertexInput v) {
                VertexOutput o = (VertexOutput)0;
                o.uv0 = v.texcoord0;
                o.pos = UnityObjectToClipPos(v.vertex);
                return o;
            }
            float4 frag(VertexOutput i) : COLOR {
                //return float4(i.uv0.xxx, 1.0);
                return float4(i.uv0.yyy, 1.0);
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}

得到的两张效果图为：

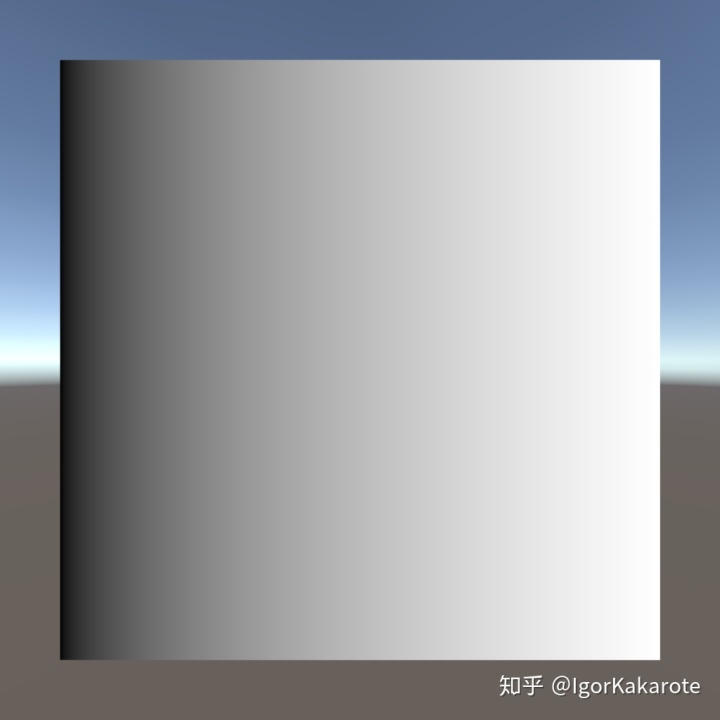

Unity, texture coordinate x

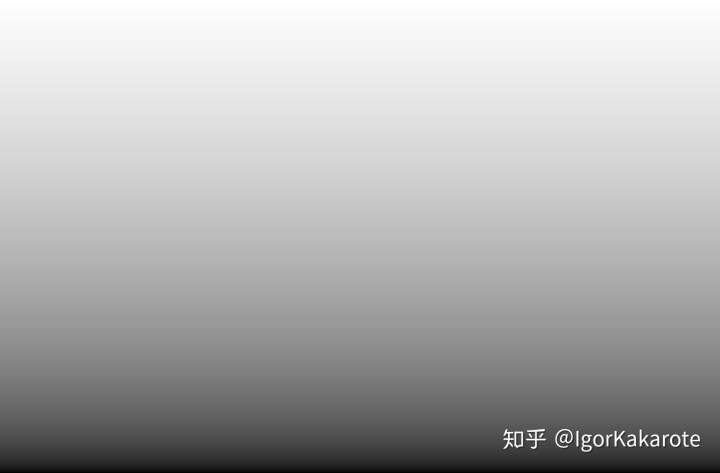

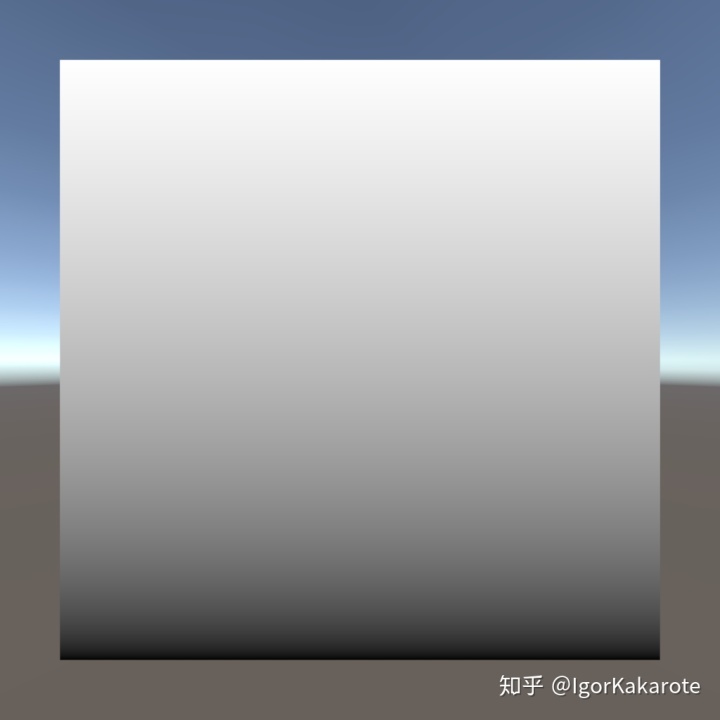

Unity, texture coordinate y

上图可以理解为，Unity的 texture space 是“x右y上”坐标系。（当然，如果把相机颠倒180度，会得到另一个坐标系。此处的分析，是在保证x轴向右的情况下，对应地确定y轴朝向）

Unity的 screen space：将如下C#脚本挂到camera上，然后将脚本的material属性设置为上面这个shader对应的material。可以得到如下画面：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.Rendering;

[ExecuteInEditMode]
public class PP_Blog : MonoBehaviour
{

	public Material material;

        private void OnRenderImage(RenderTexture source, RenderTexture destination)
        {
        Graphics.Blit(source, destination, material);
        }

}

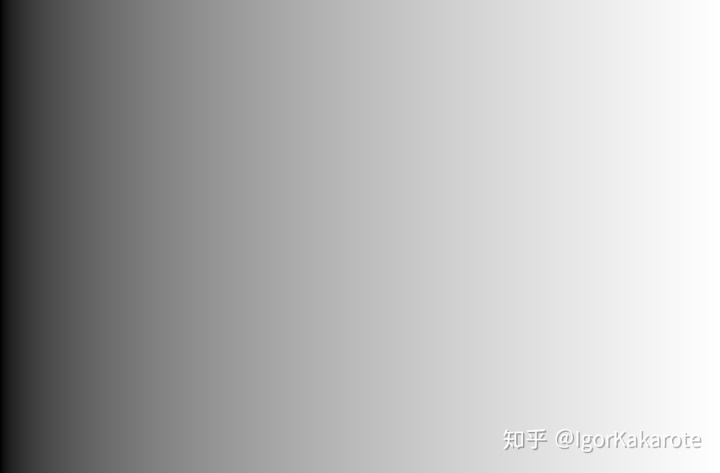

Unity, screen space x

unity, screen space y

到了Unreal里，情况有些不同。

Unreal的texture space：使用默认的quad，按与Unity相同的方式进行测试：（与上同理，在确保x轴朝右的情况下，确定y轴朝向）

Unreal, texture space x &amp;amp;amp;amp;amp;amp; y

Unreal的screen space：

Unreal, screen space x

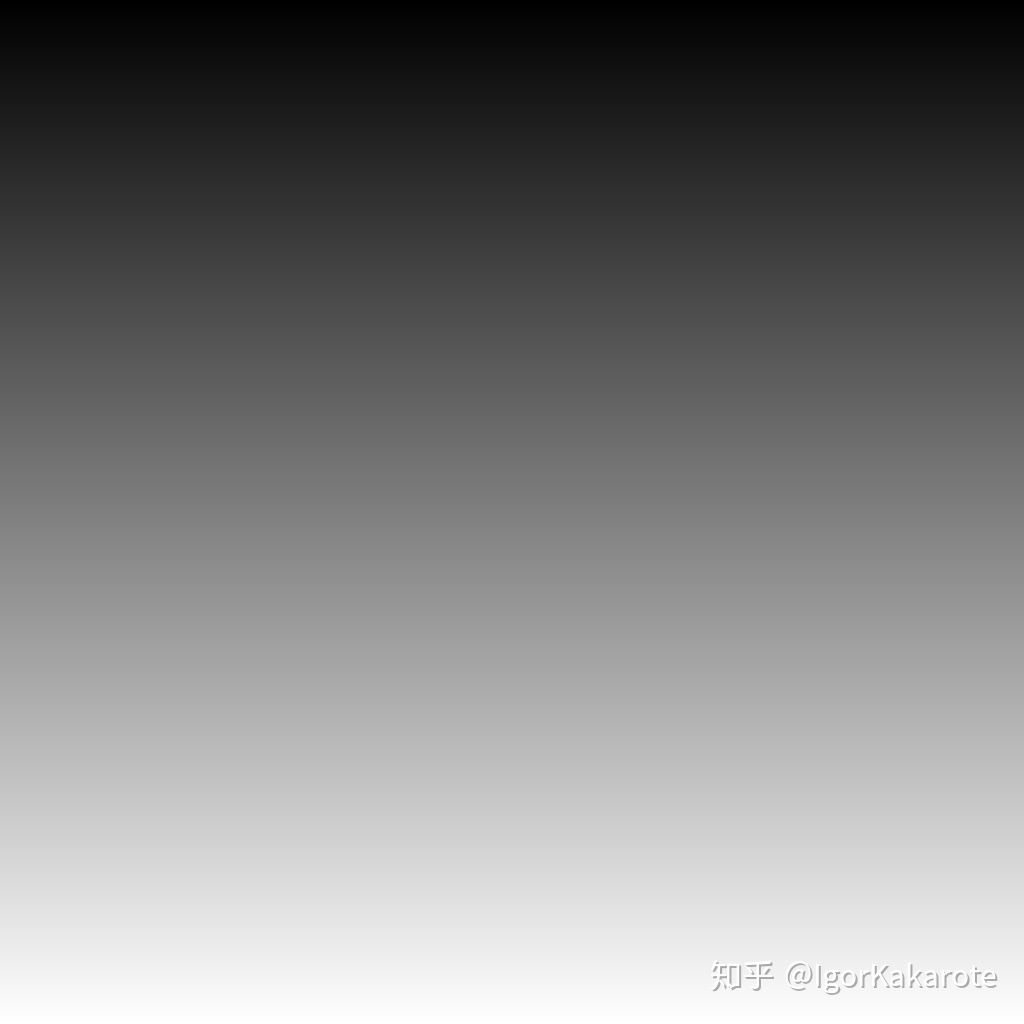

Unreal, screen space y

结论：

Unity的 texture space / screen space，都是“x轴向右，y轴向上”的2D坐标系
Unreal的 texture space / screen space，都是“x轴向右，y轴向下”的2D坐标系

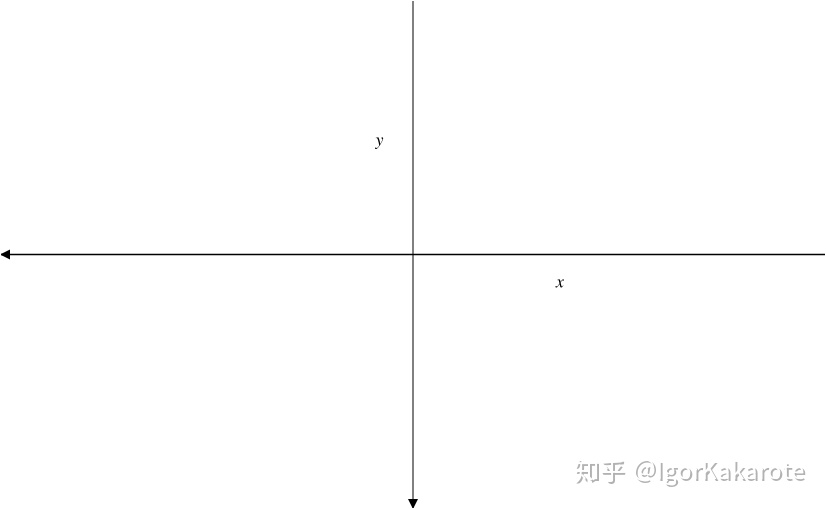

“x轴向左”的情况不用考虑，因为跟“x轴向右”没有区别，只是换个角度观察而已。比如下图中的“x轴向左，y轴向下”，把屏幕颠倒过来看（旋转180度），其实就是“x轴向右，y轴向上”

“x轴向左”不用单独分析，因为跟”x轴向右“其实是一样的（旋转180度）

"x轴向右，y轴向上"的2D坐标系变换

然后可以开始推导坐标系变换的公式了。先分析"x右y上"类型的坐标系，因为这符合以前数学课本的常用习惯。之后再推导"x右y下"。

2D坐标系中，常见的变换主要有以下几种：平移/旋转/缩放/错切。（图像处理领域的基础图像坐标系变换也是这几种）

为了将这些变换用统一的矩阵乘法方式表示，会使用到齐次坐标（齐次坐标是啥暂时不展开了，可以理解为在向量

后添加一个1，把2维向量变成3维向量

）。而

之所以要将所有变换都用矩阵乘法方式来表示，是为了便于用矩阵乘法的方式来”级联“多个变换效果。下面分别来说明各个变换的矩阵计算情况（为便于理解，把row-major/行向量表示法和column-major/列向量表示法的公式都列了出来。这个细微区别在具体分析各个引擎的时候还会用到）：

平移

列向量表示法

行向量表示法

旋转

推导：假设在unit circle（半径为1的圆）上有两个点

和

。

与x轴正方向的夹角为

，

相对于

绕逆时针有一个角度为

的旋转。如下图：

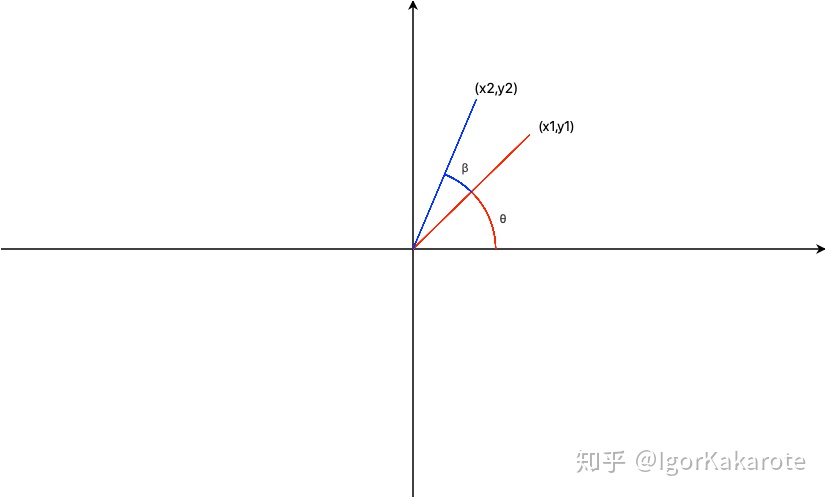

“x右y上”坐标系中的逆时针旋转

用极坐标来表示：

（如果有较真的宝宝忘了三角函数求和公式，可以用几何的方法来证明，见下图）

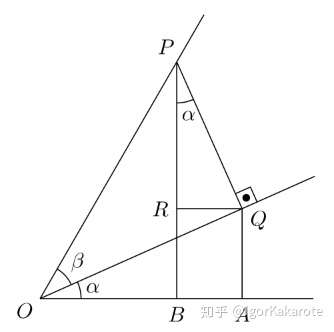

三角函数求和公式可用几何的方法证明，图引自https://en.wikipedia.org/wiki/Proofs_of_trigonometric_identities

即

用齐次坐标系来表示在”x右y上“的2D坐标系中逆时针旋转

角度：

列向量表示法

行向量表示法

缩放

列向量表示法

行向量表示法

这里的缩放系数，除了可以拿来做”缩放“效果外，还可以拿来做”镜像“效果（当

时）

错切

列向量表示法

行向量表示法

错切这个操作乍一看，似乎除了在理论上学过以外，并无多大实际用途。但是这种”使x的变换结果依赖于y取值“的思路，是所有非刚性变形的基础。而且，3D图形学中的“透视投影矩阵”/perspective camera projection matrix，其实用到的也是”使x/y的变换结果依赖于z“，以此来实现”近大远小“的效果的。

"x轴向右，y轴向下"的2D坐标系变换

这个坐标系与”x右y上“的区别就是 y轴反向了。

缩放和错切这两种变换，“x右y下”与“x右y上”的变换矩阵相同。

平移：如果考虑的是”x方向移动

，y方向移动

“，那么变换矩阵与”x右y上“是完全一样的。但是，实际上一般人在设计效果时，思考的都不是”沿着y轴正方向平移多少“，而是”向显示器屏幕上方平移多少”。因此在“x右y下”坐标系中的“向上平移”，前进方向就是y轴的负方向了。

旋转：跟平移类似，会有一个“反向”，这个反向指的是：顺时针和逆时针的区别。同样一套公式，在“x右y上”中是逆时针旋转，到了“x右y下”中就成了顺时针旋转了。

Unity/UE4 shader里的2D变换是 row-major 还是 column-major

Unity：使用这张图片来进行测试

Unity的测试材质用这个：

Shader "Custom/CheckUVSpace"
{
    Properties
    {
        _Tex("Tex", 2D) = "white" {}
        _RotateSpeed("RotateSpeed", Float) = 0.1
    }
    SubShader
    {
        Tags {
        "RenderType"="Opaque"
        }

        Pass
        {
            Lighting Off
            Blend Off
            Cull Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            uniform sampler2D _Tex;
            uniform float4 _Tex_ST;
            uniform float _RotateSpeed;

            struct VertexInput {
                float4 vertex : POSITION;
                float2 texcoord0 : TEXCOORD0;
            };
            struct VertexOutput {
                float4 pos : SV_POSITION;
                float2 uv0 : TEXCOORD0;
            };
            VertexOutput vert (VertexInput v) {
                VertexOutput o = (VertexOutput)0;
                o.uv0 = v.texcoord0;
                o.pos = UnityObjectToClipPos(v.vertex);
                return o;
            }
            float4 frag(VertexOutput i) : COLOR {
                float rotateAngle = _Time.x * _RotateSpeed;
                float cosVal = cos(rotateAngle);
                float sinVal = sin(rotateAngle);
                float2x2 rotateMatrix = float2x2(cosVal, -sinVal, sinVal, cosVal);

                //float2 uv = mul(rotateMatrix,i.uv0); // 顺时针旋转
                float2 uv = mul(i.uv0, rotateMatrix); // 逆时针旋转

                float4 _Tex_Var = tex2D(_Tex, uv);
                return _Tex_Var;
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}

测试结果如代码注释所示：当向量乘到矩阵右边（“mul(rotateMatrix,i.uv0)” ）时，为顺时针旋转；当向量乘到矩阵左边（“mul(i.uv0, rotateMatrix);”）时，为逆时针旋转。联系上面的推导，可知：

Unity shader中的这个“float2x2(cosVal, -sinVal, sinVal, cosVal)”，始终是按照如下方式来解读
但是“float2 uv”，用来左乘矩阵时，会被当成行向量；用来右乘矩阵时，会被当成列向量。

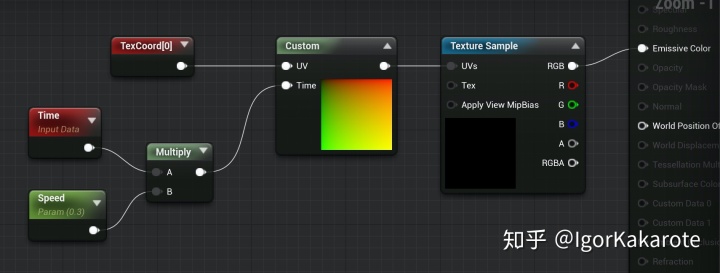

Unreal：采用类似的方法测试，材质如下

其中Custom结点的hlsl代码段为：

float c = cos(Time);
float s = sin(Time);
float2x2 rotm = float2x2(c,-s,s,c);
//return mul(UV,rotm); // 顺时针
return mul(rotm,UV); // 逆时针

测试结果是“左乘/右乘”带来的“顺时针/逆时针”效果刚好跟Unity相反。不过考虑到UE4的 texture space/ screen space 都是“x右y下”，所以是合理的，没问题。

2D变换的效果设计示例

写了半天2D空间的坐标系变换，到底有什么用？图形渲染不是3D空间吗？

嗯，我的理解是，在实时渲染里，2D坐标系变换的重要性，丝毫不少于3D坐标系变换。包括但不限于：

3D mesh的材质计算中，会使用到大量的贴图，贴图内容包括光照模型计算常见的 basecolor/normal/metallic/roughness/lightmap等，还包括各种特效类贴图（各种noise和pattern）。这些贴图通常不只是用模型uv读取一下就万事大吉的，而是需要对uv做各种变换、来配合贴图制作各种效果
整个后处理PostProcessing，都可以理解为是图像处理（处理的图像可能只是color，也能包含depth/normal等）。既然是图像处理，那简直是可以把2D坐标系变换玩出花来。
曾经，实时渲染中的各种贴图都是美术同学一笔一笔画出来的。自从有了Subtance之类的东西以后，很多细节丰富的贴图都可以用程序化生成的方式来制作了。程序化贴图设计，本质上也是一个2D坐标系空间的创作。

当然上面讲的这些2D坐标系的东西已经超出“平移/旋转/缩放/错切”的范畴了，不过这几个基础变换确实是基础。在UE的材质设计里大量用到的“走uv”技巧，对应的Panner和Rotator结点，其实就是2D坐标系的“平移”和“旋转”。

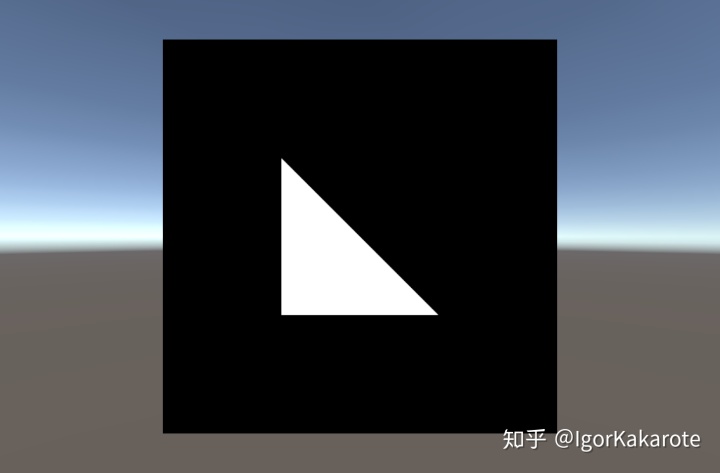

何况，使用好“平移/旋转/缩放/错切”，就已经能够组合出一些“古怪”效果了。比如，使用如下这张简单贴图：

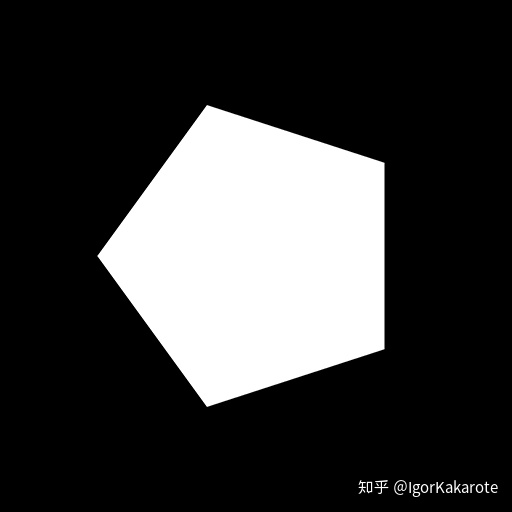

用Unity制作一个材质，只使用旋转/平移/缩放，和一个用"sin*cos"构造的周期函数，就可以制作下面这个效果：

Unity shader代码如下：

Shader "Custom/CheckUVDemo"
{
    Properties
    {
        _Tex("Tex", 2D) = "white" {}

        _RotateSpeed("RotateSpeed", Float) = 0.1

        _ScaleX("ScaleX", Float) = 1
        _ScaleY("ScaleY", Float) = 1

        _AnimSpeed("AnimSpeed", Float) = 1
        _MinAnimControl("MinAnimControl", Float) = -0.2
        _MaxAnimControl("MaxAnimControl", Float) = 0.2

        _AnimBlend("AnimBlend", Range(0,1)) = 1
    }
    SubShader
    {
        Tags {
        "RenderType"="Opaque"
        }

        Pass
        {
            Lighting Off
            Blend Off
            Cull Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            uniform sampler2D _Tex;
            uniform float4 _Tex_ST;
            uniform float _RotateSpeed;
            uniform float _ScaleX;
            uniform float _ScaleY;
            uniform float _AnimSpeed;
            uniform float _MinAnimControl;
            uniform float _MaxAnimControl;
            uniform float _AnimBlend;

            struct VertexInput {
                float4 vertex : POSITION;
                float2 texcoord0 : TEXCOORD0;
            };
            struct VertexOutput {
                float4 pos : SV_POSITION;
                float2 uv0 : TEXCOORD0;
            };

            // rotator
            float2 rotator2D(float2 inUV, float2 rotCenter, float rotAngle)
            {
                float cosVal = cos(rotAngle);
                float sinVal = sin(rotAngle);
                float2x2 rotateMatrix = float2x2(cosVal, -sinVal, sinVal, cosVal);

                return mul(inUV-rotCenter, rotateMatrix) + rotCenter;
            }

            // panner
            float2 panner2D(float2 inUV, float2 pan)
            {
                return inUV + pan;
            }

            // scaler
            float2 scaler2D(float2 inUV, float2 scaleCenter, float2 scaleValue)
            {
                return (inUV - scaleCenter) * scaleValue + scaleCenter;
            }

            VertexOutput vert (VertexInput v) {
                VertexOutput o = (VertexOutput)0;
                o.uv0 = v.texcoord0;
                o.pos = UnityObjectToClipPos(v.vertex);
                return o;
            }
            float4 frag(VertexOutput i) : COLOR {
                // 构造一个取值范围 [_MinAnimControl, _MaxAnimControl] 的周期性曲线
                float timeVal = _AnimSpeed * _Time.y + i.uv0.r;
                timeVal = sin(timeVal*15.0)*cos(timeVal*1.0)*0.5 + 0.5;
                timeVal = timeVal * (_MaxAnimControl - _MinAnimControl) + _MinAnimControl;

                // panner
                float2 uv = panner2D(i.uv0, float2(0, timeVal));

                // scaler
                uv = scaler2D(uv, float2(0.5, 0.5), float2(_ScaleX, _ScaleY));

                // rotator
                float rotateAngle = _Time.y * _RotateSpeed;
                uv = rotator2D(uv, float2(0.5,0.5), rotateAngle);
                uv = lerp( uv, i.uv0, _AnimBlend );

                float4 _Tex_Var = tex2D(_Tex, uv);
                return _Tex_Var;
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}
