编辑导读：移动端PM需要学会画出常见移动端组件并且制作成自己的移动端元件库，后续画原型的时候可以节省很多重复工作时间。本文仔细介绍了用Axure实现折叠面板效果的步骤与注意要点，希望对你有所启发。

折叠面板是移动端APP中常见的组件之一，有时候也称之为手风琴。咱们先看下Axure画出的折叠面板原型效果，然后再对该组件进行详细讲解。

演示地址：https://6eq1iq.axshare.com/#g=1

一、组件介绍

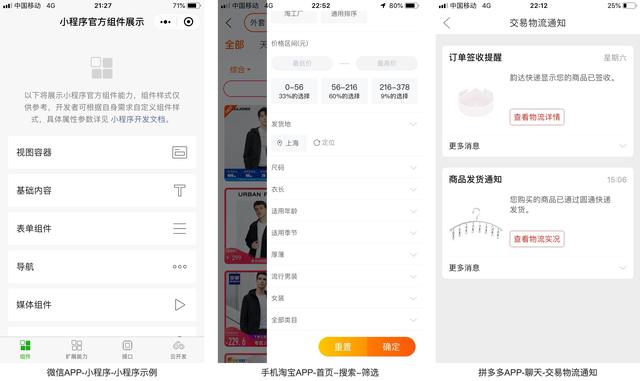

二、实际案例

三、画出原型

1. 画出无交互原型步骤

1、先画面板标题。从默认元件库拖动“矩形1”到工作区合适位置，修改尺寸为375*40，双击输入名称，左侧对齐，边距左侧15，字号修改为14。

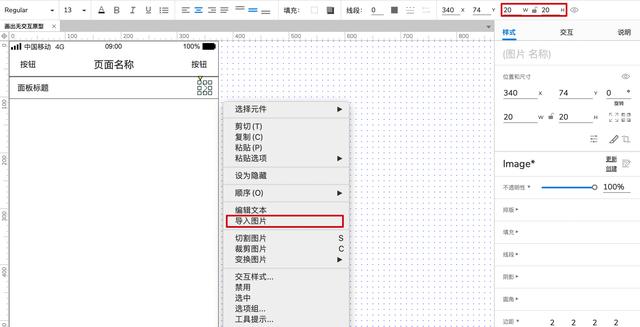

2、再画对应图标。从默认元件库拖动“图片”到工作区合适位置，修改尺寸为20*20，双击导入本地图片表示更多(请提前从阿里巴巴矢量图标库网站搜索并下载)

3、复制2个标题和图标。

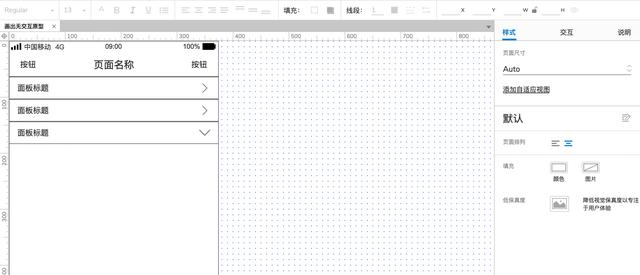

4、点击第3个的收起图标，双击导入本地图片表示展开(请提前从阿里巴巴矢量图标库网站搜索并下载)

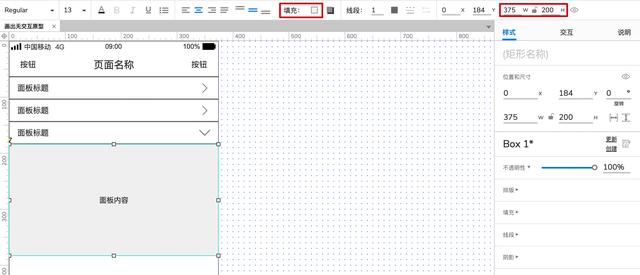

5、再画面板内容。从默认元件库拖动“矩形1”到工作区合适位置，修改尺寸为375*200，填充色修改为#F2F2F2。

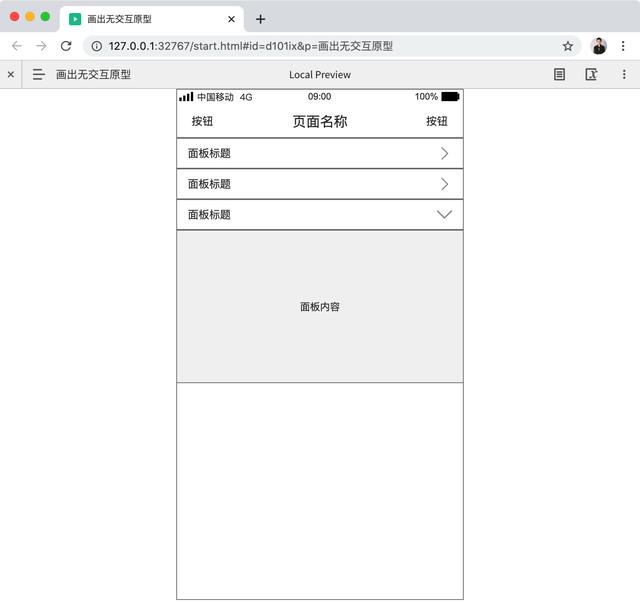

6、点击“预览”按钮，然后在浏览器中查看原型效果。

2. 画出有交互原型步骤

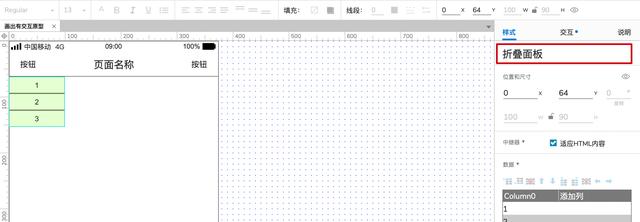

7、从默认元件库中拖动“中继器”到工作区合适位置，命名为“折叠面板”。

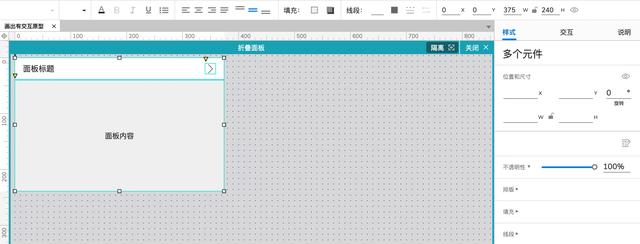

8、双击进入中继器内部，删除自带的矩形。选择面板标题&收起图标&面板内容，移动到中继器内部(0,0)。

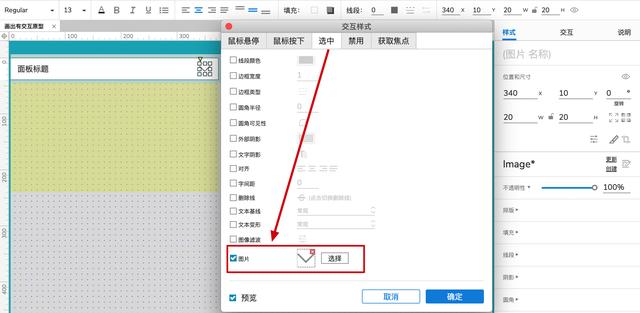

9、点击更多图标，右键点击“交互样式”，切换到“选中”，勾选“图片”并导入本地图片表示展开状态(请提前从阿里巴巴矢量图标库网站搜索并下载)

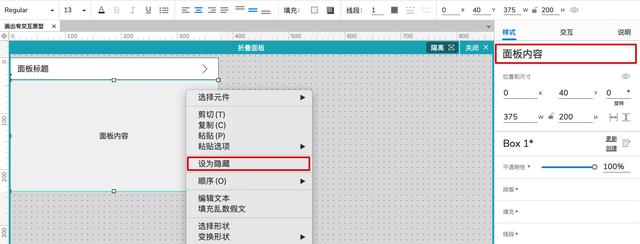

10、点击“面板内容”元件，命名为“面板内容”，右键点击“设为隐藏”。

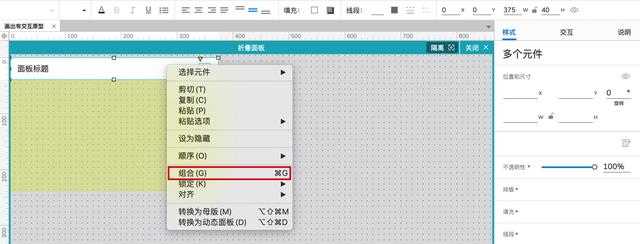

11、选择标题&图标，右键点击“组合”。

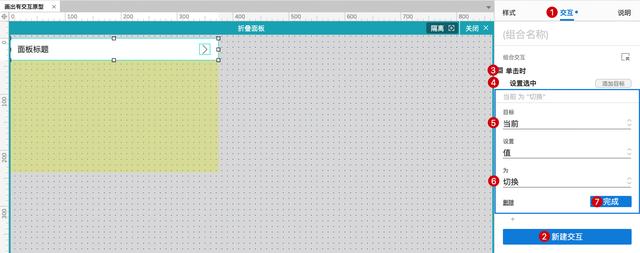

12、点击该组合，右侧边栏切换到“交互”，点击“新建交互”按钮，添加事件“单击时”。添加动作“设置选中”，目标选择“当前元件”，设置“值”为“切换”，点击“完成”按钮。

点击“+”按钮，添加动作“显示/隐藏”，目标选择“面板内容”，值为“切换”，点击“更多选项”，选择“拉动元件”，点击“完成”按钮。

13、点击“预览”按钮，然后在浏览器中查看原型效果。

四、制作元件库

画出该组件的常见交互样式，添加到自己的Axure元件库，方便后续画移动端原型的时候使用(或者直接从浪子移动端组件元件库拖动该组件到画布中合适位置。根据需求修改相应的面板名称和面板内容)
