滤波效果_整流电路中常用5种滤波器的优缺点比较

胆机基础知识视频：看了这个视频5岁孩子也明白电子管是什么了！电子管基础知识讲解

自制胆机试听视频：这首播放量几十亿，风靡世界的试音神曲，用胆机播放听听声音效果

1：电容滤波

电容滤波电路

电容滤波优点是输出电压高，在小电流时滤波效果好。缺点是带负载能力差，电源接通瞬间，充电电流大，整流管承受很大浪涌电流。

电容滤波适用于电流较小的电路。

2：电感滤波

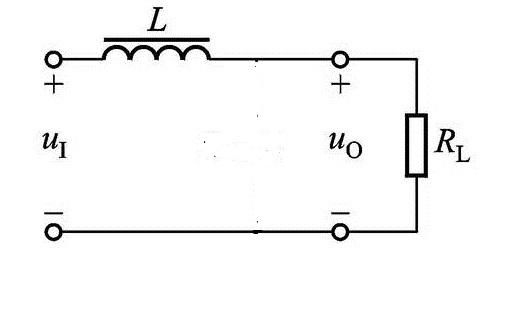

电感滤波电路

电感滤波优点是带负载能力较好，对频繁变动的负载滤波效果好，不冲击整流管。缺点是输出电压低，负载电流大时扼流圈铁芯要很大。电感产生的反电动势可能击穿元器件。

电感滤波适用于负载变动大，电流大的场合。

3： Γ(伽马)型滤波

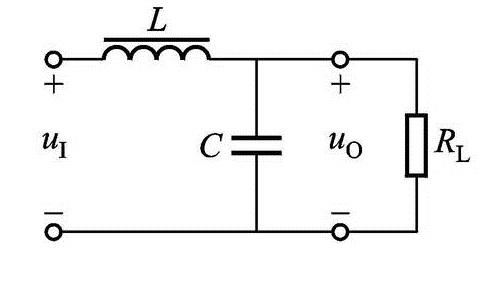

Γ(伽马)型滤波电路

Γ(伽马)型滤波的优点是输出电流较大，负载能力较好，滤波效果好。缺点是扼流圈体积大成本高。

这种滤波适用于负载变动较大，负载电流较大的电路滤波。

4：Π(派)型LC滤波

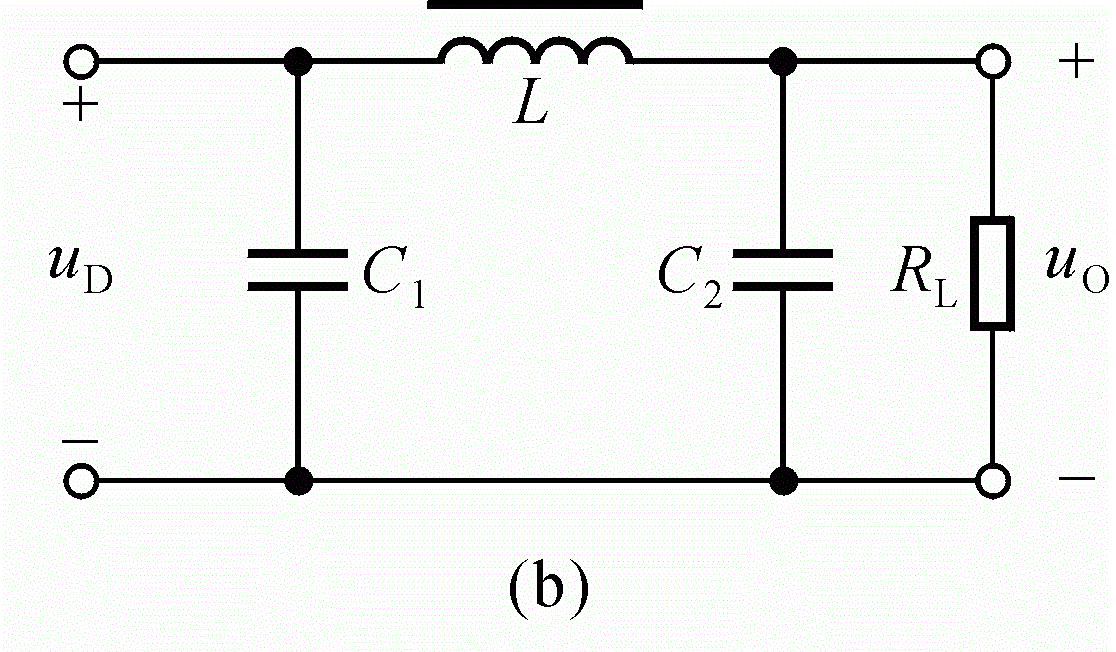

π派型LC滤波

Π(派)型LC滤波的优点是输出电压高，滤波效果好。缺点是输出电流小，负载能力差。

这种滤波适用于负载电流较小，要求稳定的场合。

5：Π(派)型:RC滤波

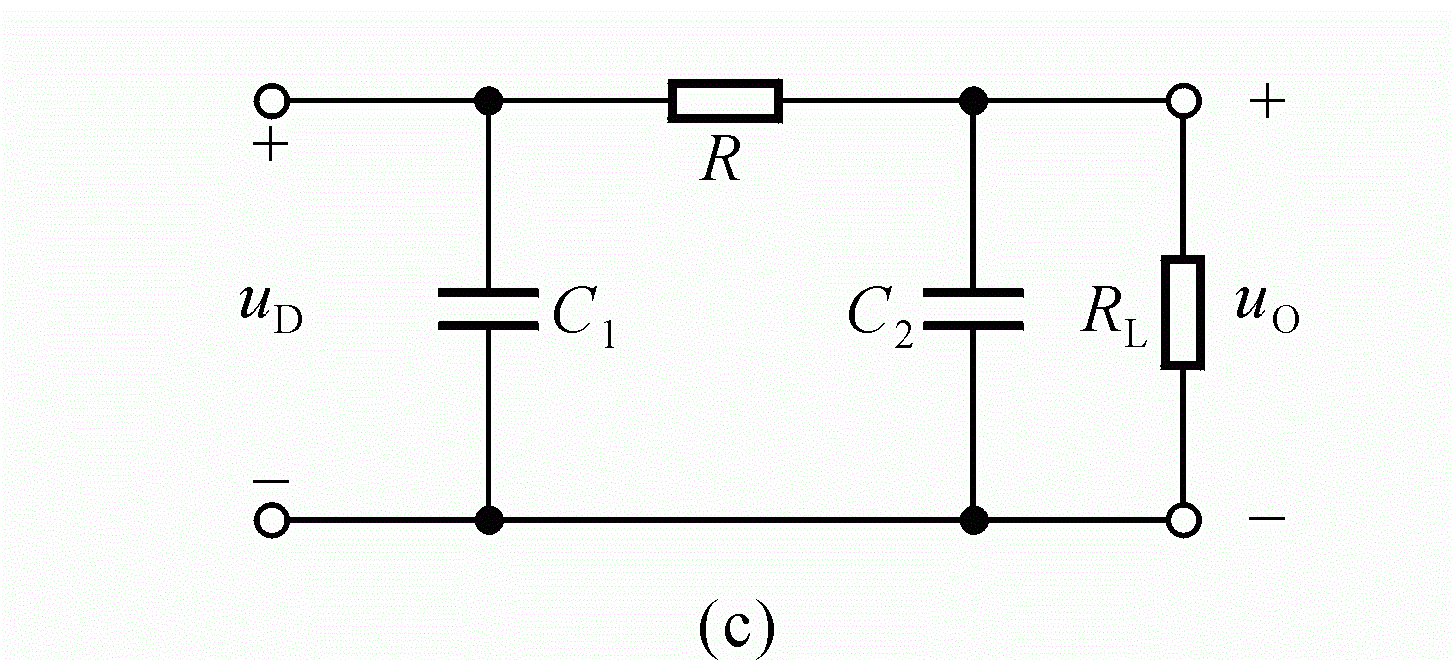

π派型RC滤波电路

π派型RC滤波电路优点是滤波效果好，比较经济，滤波同时能够起到降压限流作用。缺点是负载能力差，输出电流较小。

这种滤波电路适用于负载电流小的场合。

以上搜集整理仅供大家参考。

文 自由自在的心灵 20200323
