今天继续给大家分享一款免费在线查询公差配合的工具。

移动端和PC端都能直接在线使用此工具。觉得有用可以收藏此链接以便需要时使用。

工具链接地址请点击文章末尾“了解更多”。

使用方法：

(1)进入网页链接后的初始界面如下图所示，“基孔制间隙配合查询”为默认的初始选项。

(2)首先输入基本尺寸，“基本尺寸”限于0～3150mm之间，若输入值超出此范围，或误输入其他字符，则会提示错误信息。

(3)选择基准制。默认选项为“基孔制”。如上图所示，单击“基轴制”即可实现切换，反之亦然。

(4)选择“配合方式”。默认选项为“间隙配合”，如上图所示。单击“过渡配合”或“过盈配合”，即可实现相应的切换。

(5)配合方式若选择“基孔制”，孔公差代号默认值为H，轴公差代号空缺。

(6)配合方式若选择“基轴制”，轴公差代号默认值为h，孔公差代号空缺。

(7)公差等级中的数字为使用相应的公差代号时优先和常用配合所使用的公差等级值，以方便选用。如在基孔制间隙配合状态下，H6对应的优先及常用轴公差代号为f、g、h，单击其中任意值即可。

(8)若所要查询配合为非优先及常用配合，也可直接输入所需代号和公差值。

(9)在尚有必需的数据没有输入的情况下，单击“查询配合”按钮，将会提示相应错误信息。

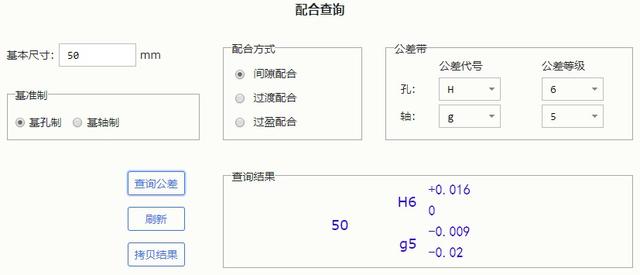

(10)完成上述数据输入或选择之后，单击“查询配合”按钮，得到查询结果，如下图所示。

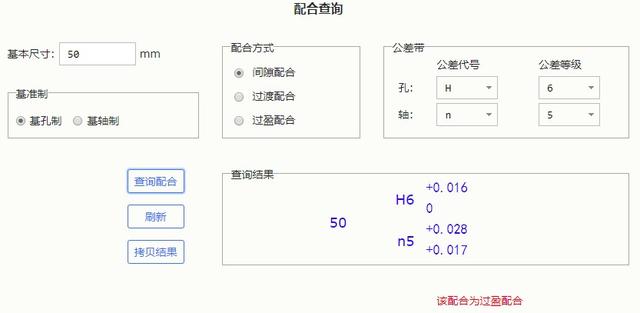

(11)若所选“配合方式”与查询得出的结果不一致，则会出现相应的提示，如下图所示。在进行新的查询之后，提示语将根据新的结果进行相应的变化。

http://mechtool.cn/calculation/calculation_tolerancefitquery.html
