博图定时器线圈使用_S7-1200 定时器SCL指令的使用介绍

S7-1200的定时器为IEC定时器，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。

使用定时器需要使用定时器相关的背景数据块或者数据类型为IEC_TIMER(或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME)的DB块变量，不同的上述变量代表着不同的定时器。

注：S7-1200的IEC定时器没有定时器号(即没有T0、T37这种带定时器号的定时器)。

S7-1200包含四种定时器：

• 生成脉冲定时器(TP)
• 接通延时定时器(TON)
• 关断延时定时器(TOF)
• 时间累加器(TONR)

此外还包含复位定时器(RT)和加载持续时间(PT)这两个指令。

指令位置参见图1，定时器引脚参考表1，定时器使用及时序图参考表2。 这四种定时器又都有功能框和线圈型两种，区别参见常见问题3。

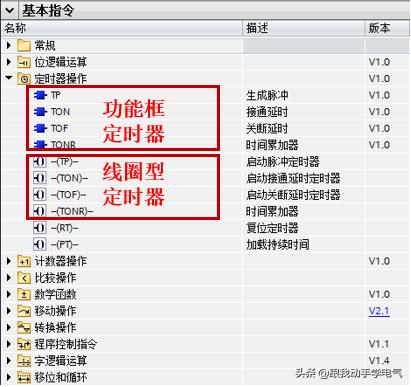

图1 指令位置

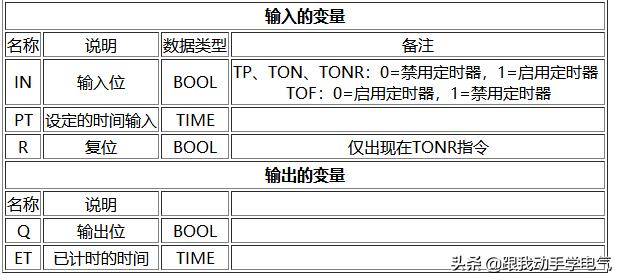

表1定时器引脚汇总

S7-1200 定时器创建

S7-1200定时器创建有以下几种方法：

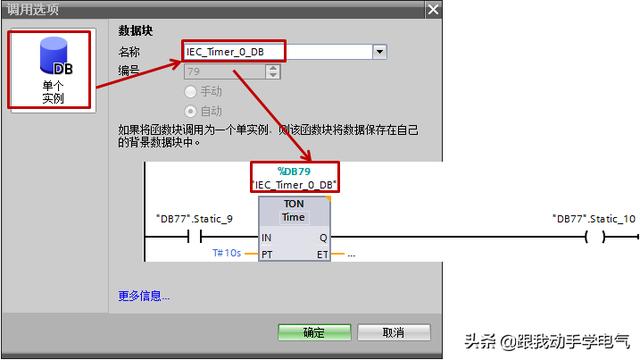

1. 功能框指令直接拖入块中，自动生成定时器的背景数据块，该块位于“系统块>程序资源”中，参见图2。

图2 自动生成定时器的背景数据块

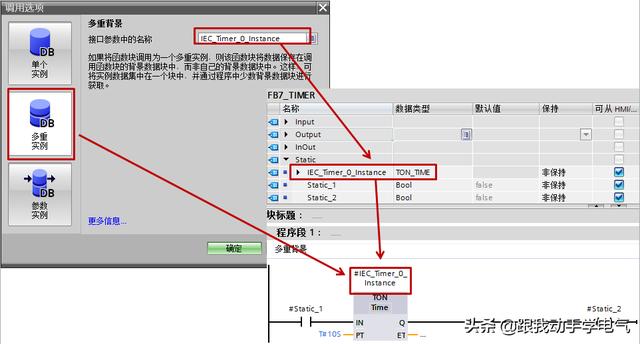

2. 功能框指令直接拖入FB块中，生成多重背景，参见图3。

图3 多重背景

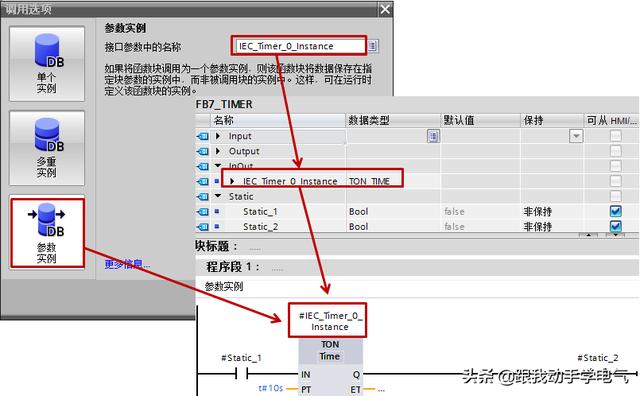

3. 功能框指令直接拖入FB、FC块中，生成参数实例，从TIA博途V14开始，参见图4。

图4 参数实例

4. 在DB块、FB的静态变量、FC和FB的INOUT变量中新建IEC_TIMER、TP_TIME、TON_TIME、TOF_TIME、TONR_TIME(后面四个从TIA博途V11开始)类型变量，在程序中将功能框定时器指令拖入块中时，在弹出的“调用选项”页面点击“取消”按钮，之后将该建好的变量填入指定位置。对于线圈型指令，这是首选方法。

这里主要以DB块的方式来讲解定时器的SCL指令的使用：

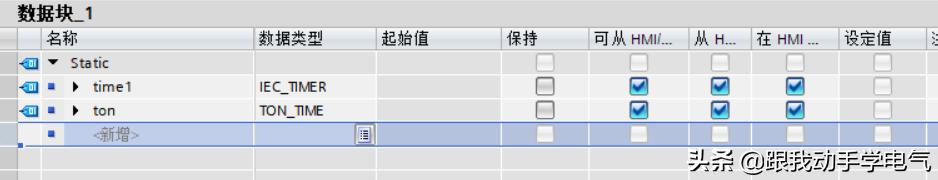

新建DB块，

图5 DB块

5、在SCL中调用定时器

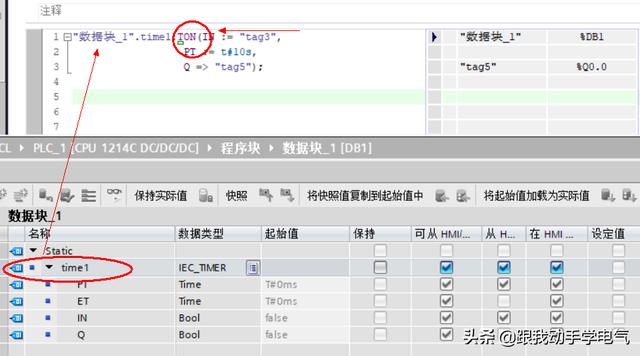

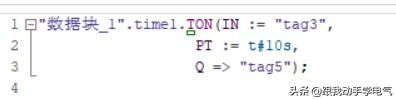

在上图中数据块1的time1没有指定定时器类型，调用时要指定定时器类型，如下图所示：

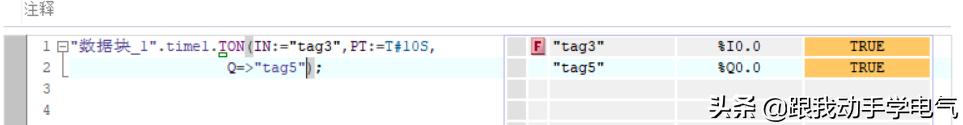

对应输入IN、PT和Q的变量，本例时当I0.0为1后，延时10s后，Q0.0输出。仿真如下：

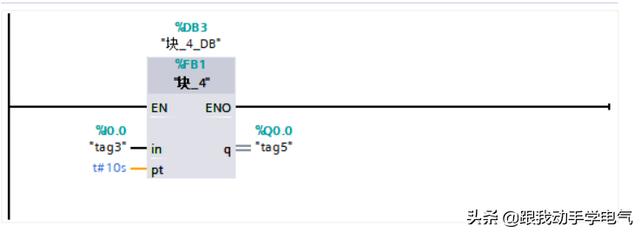

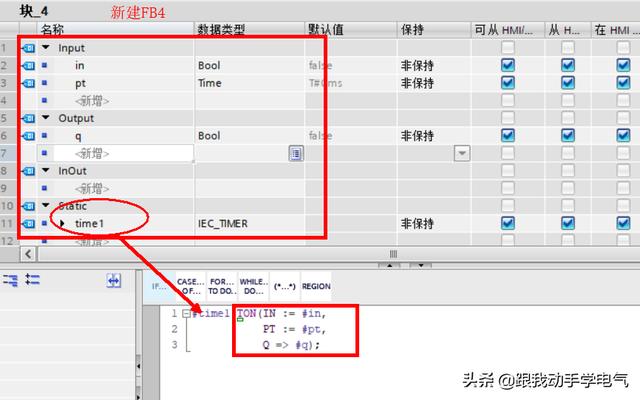

通过FB来调用定时器的编程方法：

OB1中程序：
