配置说明_五菱宏光S3车型ABS在线配置功能操作说明

功能说明

更换ABS后使用此功能进行配置匹配

实测车型

2016年五菱宏光S3

VIN码: LZWA*************

故障描述

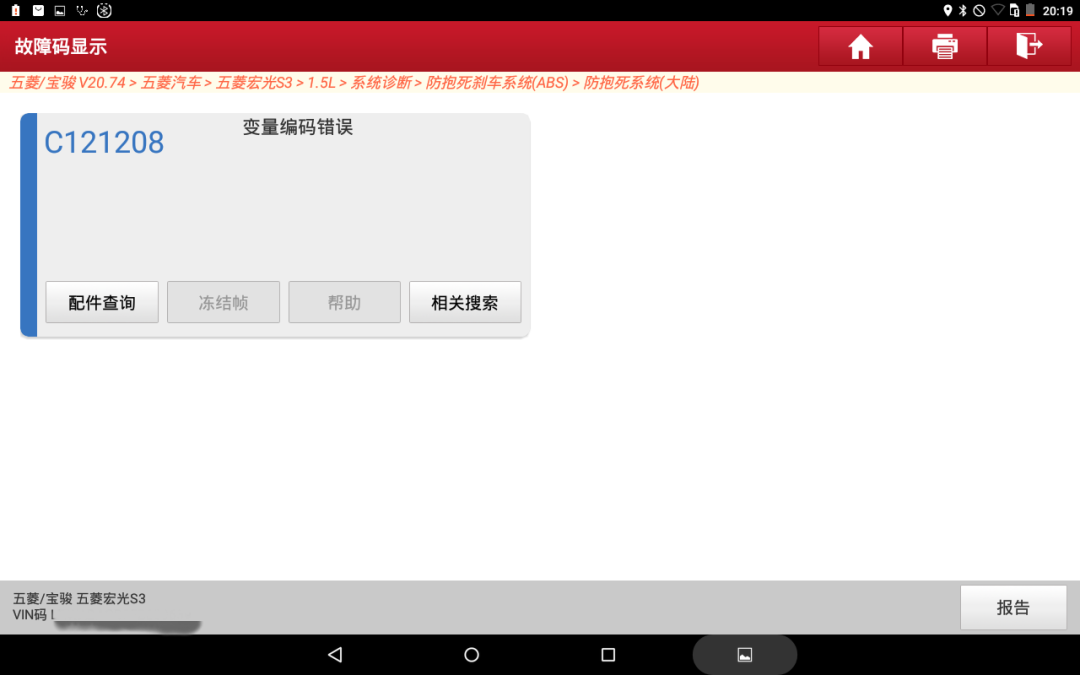

有读到故障码[C121208,变量编码错误],如下图:

操作步骤

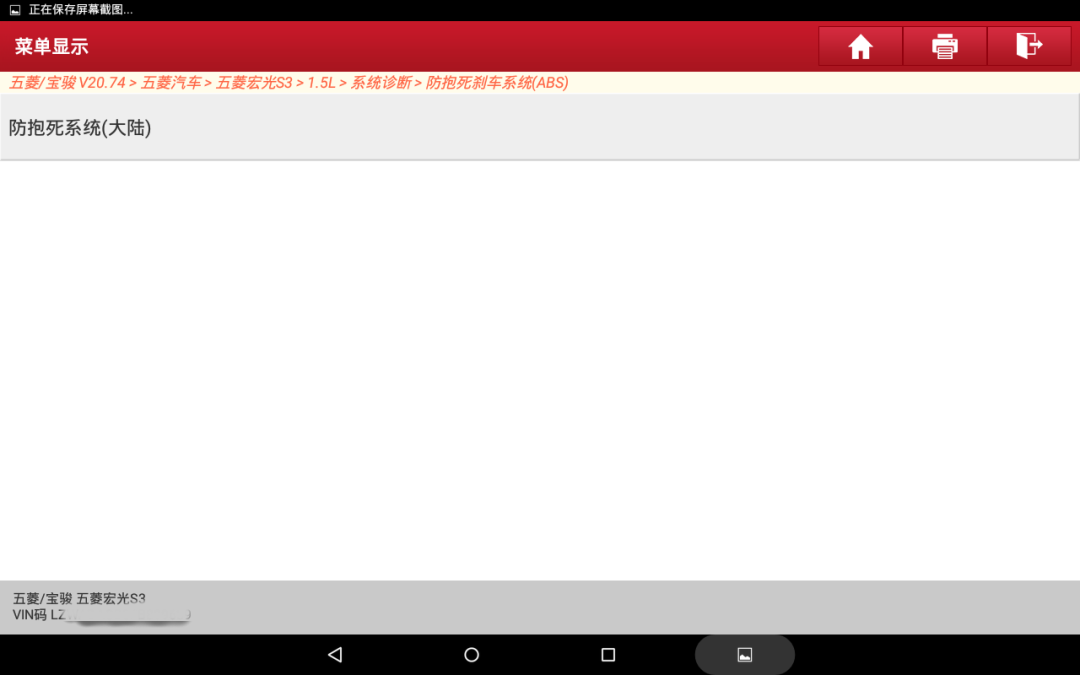

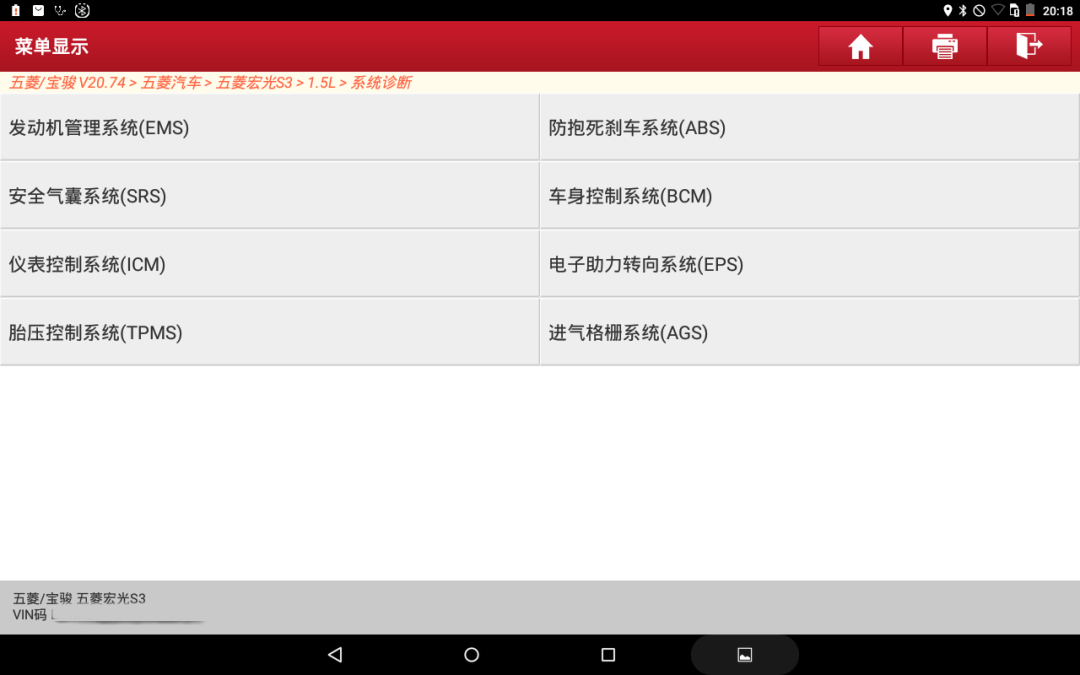

1. 选择[防抱死刹车系统(ABS)]，如图1：

图1

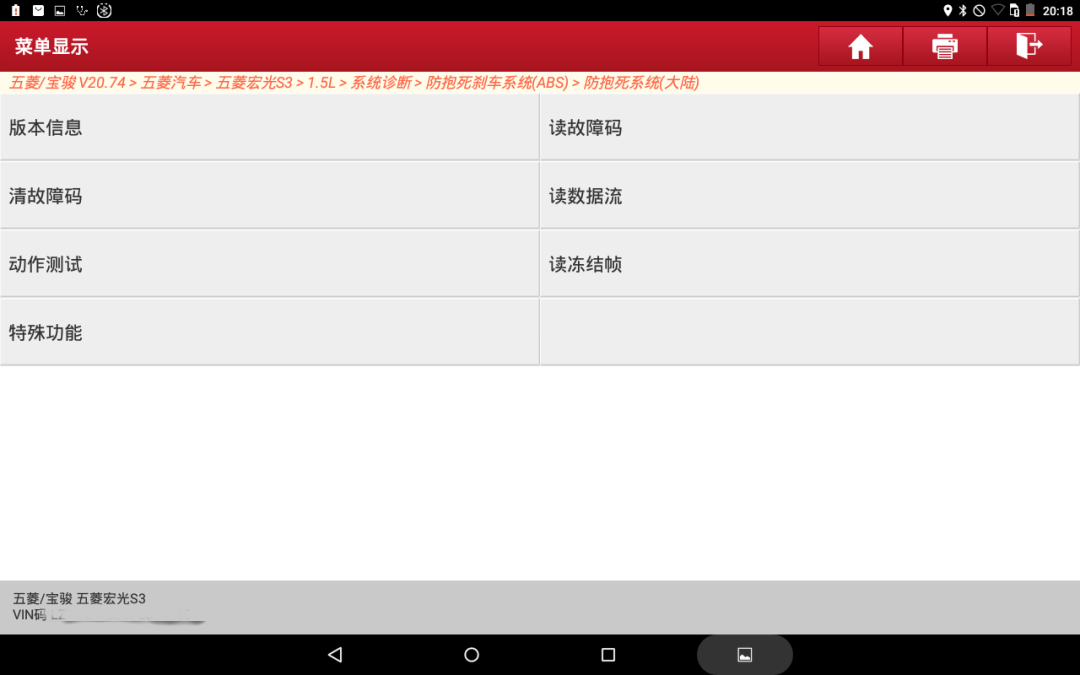

2. 选择[防抱死系统(大陆)]，如图2；

图2

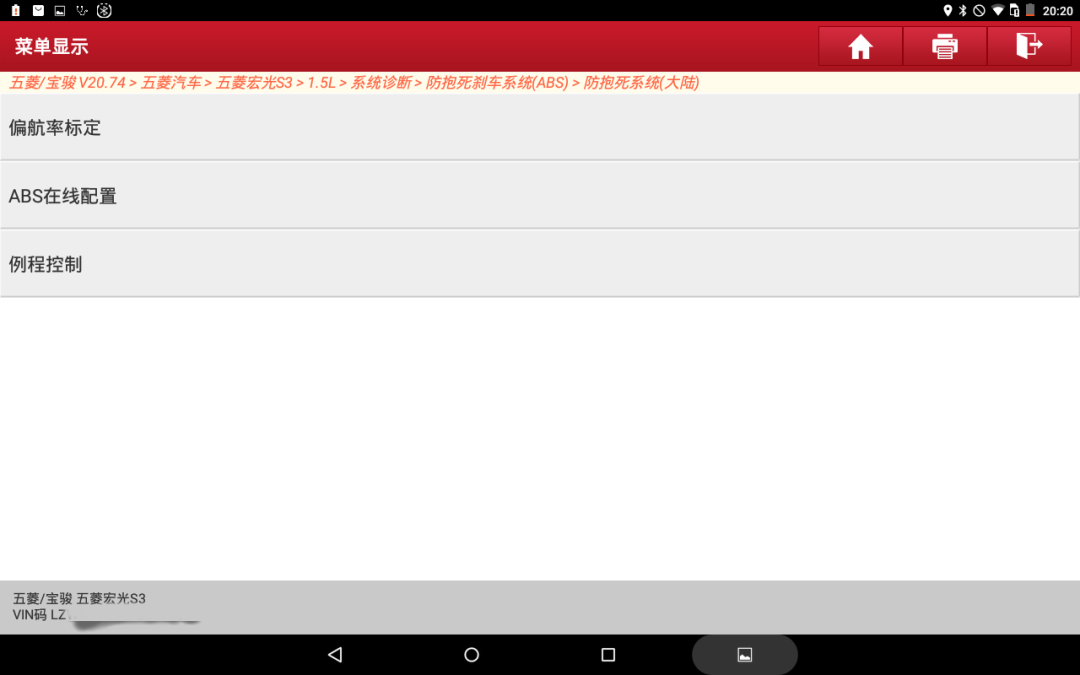

3. 选择[特殊功能]，如图3；

图3

4.选择[ABS在线配置]，如图4；

图4

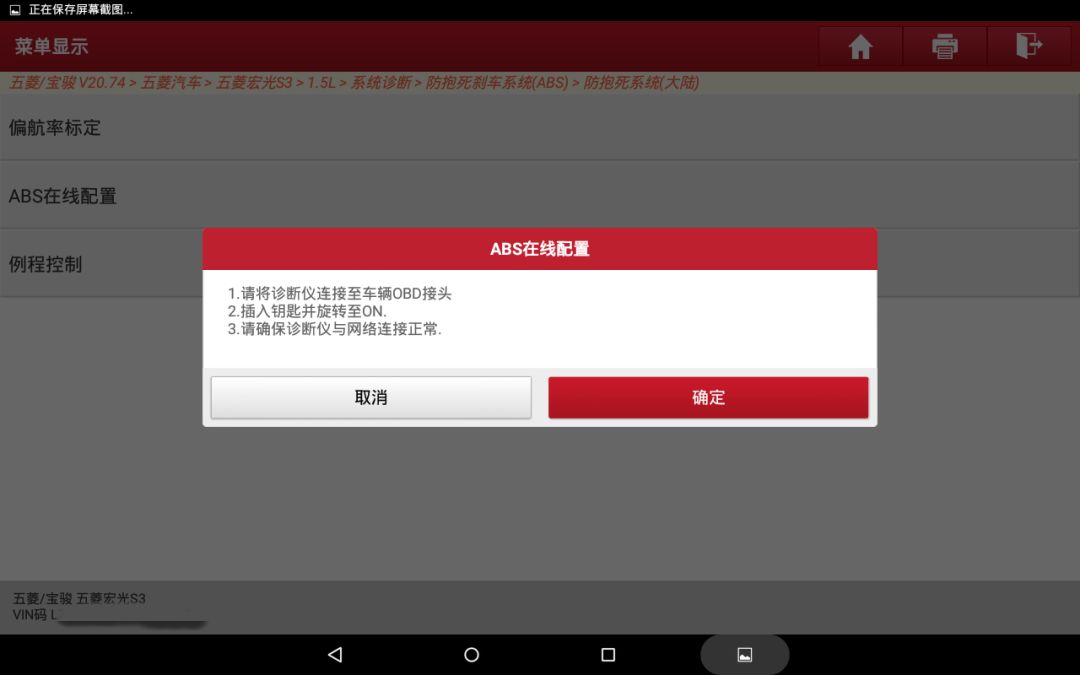

5. 确认执行条件后,点击[确定]，如图5；

图5

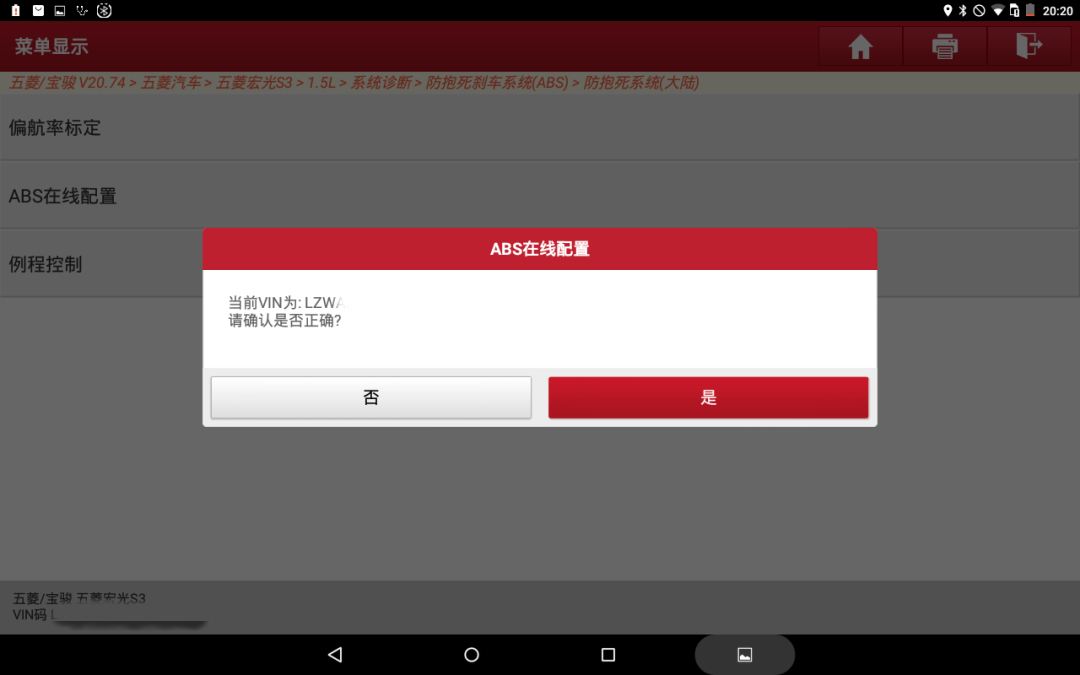

6. 确认VIN后,点击[是]，如图6；

图6

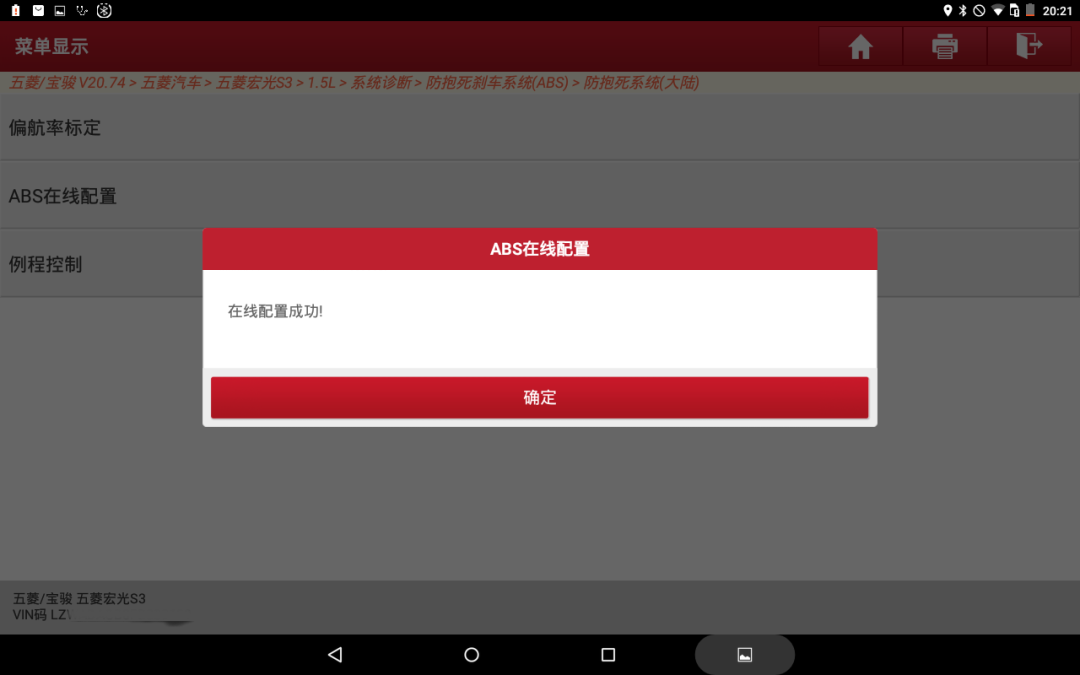

7.功能执行成功,如图7；

图7

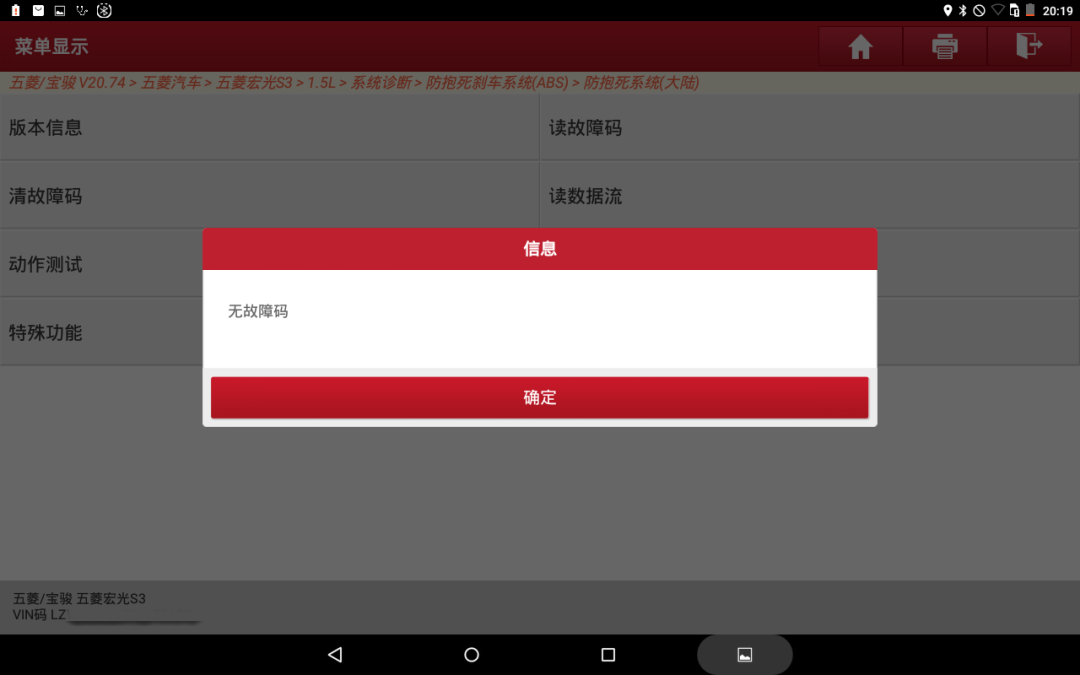

8. 选择[读故障码]功能,故障[C121208,变量编码错误]已修复,无故障，如图8；

图8
