普通电笔能测几伏电压_电工小常识—简单介绍接触式验电笔

•验电笔，又称试电笔，是用来检查线路和电器是否带电的工具。

• 验电笔分为高压验电笔和低压验电笔两种。

1、 低压验电笔

•低压验电笔常做成钢笔式或螺丝刀式。

1)试电笔的结构：

(a)钢笔式

(b)螺丝刀式

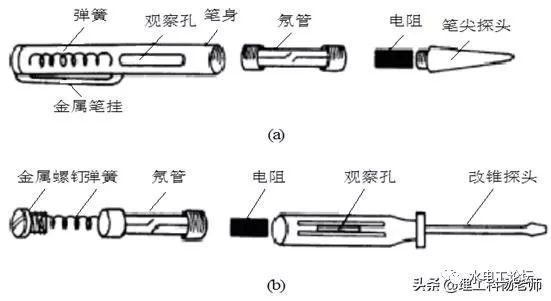

试电笔结构图

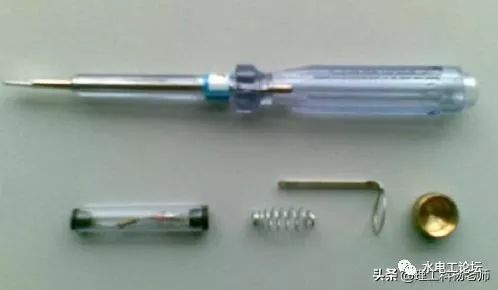

普通低压接触式验电笔

2)试电笔原理

(a)欧姆定律：I=U/R；

(b)串联电路的总电阻关系式：R=R1+R2；

具体说明如下：

a、当试电笔去检测某一导体是火线还是零线时，通过试电笔的电流(也就是通过人体的电流)I＝加在试电笔和人体两端的总电压U，除以试电笔和人体两端的总电阻R。

b、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一般很小，通常只有几百到几千欧姆，而试电笔内部的电阻通常有几兆欧左右，通过试电笔的电流(也就是通过人体的电流)很小，通常不到1毫安，这样小的电流通过人体时，对人没有伤害，而这样小的电流通过试电笔的氖管时，氖管会发光。

c、测零线时，U=0，I=0，也就是没有电流通过试电笔的氖管，氖管当然不发光。这样我们可以根据氖管是否发光判断火线还是零线。

3)试电笔测量范围

a、普通试电笔测量电压范围在60V—500V之间，低于60伏时试电笔的氖管可能不会发光，高于500伏不能用普通试电笔来测量，否则容易造成人身触电。

b、使用时注意手指必须接触金属笔挂(钢笔式)或试电笔顶部的金属螺钉(螺丝刀式)，使电流由被测带电体经测电笔和人体与大地构成回路。只要被测带电体与大地之间电压超过60V时，氖管就会起辉发光，观察时应将氖管窗口背光面向操作者。

4)试电笔使用方法

使用试电笔时，以中指和拇指持测电笔笔身，食指接触笔尾金属体或笔挂。当带电体与接地之间电位差大于60V时，氖管光，证明有电。注意：人手接触电笔部位一定要在试电笔的金属笔盖或者笔挂，绝对不能接触试电笔的笔尖金属体，以免发生触电。

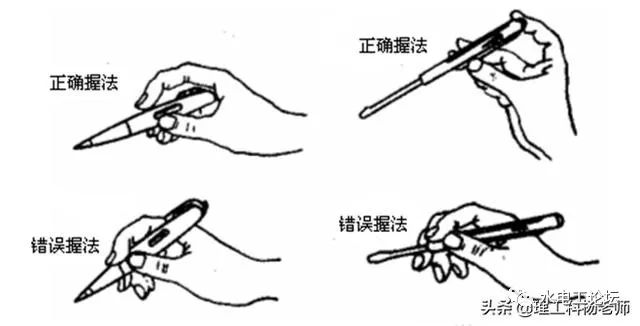

验电笔正确握法示意 1

验电笔正确握法示意 2

5)使用试电笔注意事项

a、使用试电笔之前，应先检查测电笔内有否安全电阻，再检查测电笔有否损坏，有否受潮或进水现象，检查合格后方可使用。

b、使用时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地之间没有构成回路，试电笔中的氖管不会发光造成误判，但不能用手触及试电笔前端的金属探头，以防造成人身触电事故。

c、在使用测电笔测量电气设备是否带电之前，先要将试电笔在有电源的部位检查一下氖管能否正常发光，如能正常发光，方可使用。

d、在明亮的光线下使用测电笔测量带电体时，应注意避光，以免因光线太强而不易观察氖管是否发光，造成误判。

e、使用完毕后，要保持测电笔清洁，并放置在干燥处，严防碰摔。

6)低压试电笔的作用

a、区别电压的高低。可根据试电笔氖管发光的强弱来估测电压的高低，氖管越亮，说明电压越高。

b、区别相线与零线。在交流电路中，当电笔触及导线时，氖管发亮的即是相(火)线，正常情况下，零线是不会使氖管发亮的。

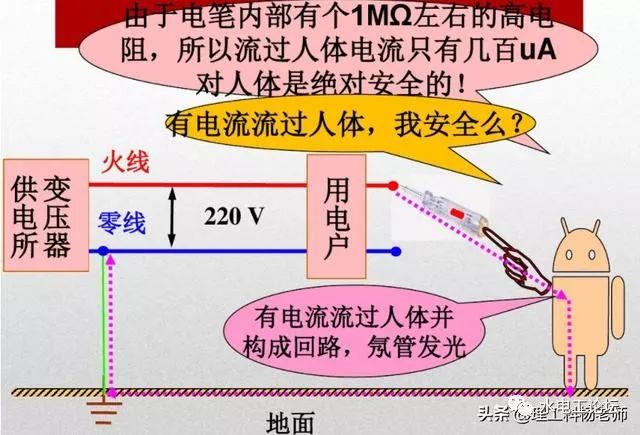

验电笔测试火线

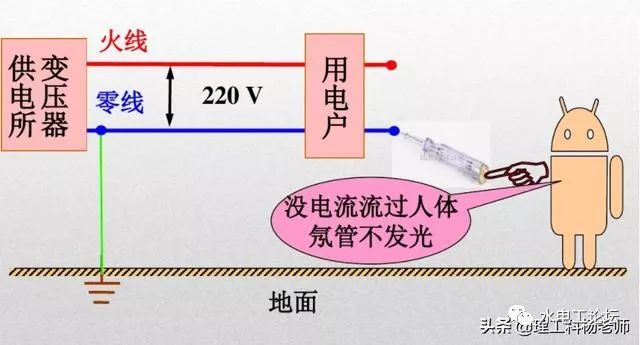

验电笔测试零线

c、区别交流电和直流电。在用试电笔进行测试时，如果测电笔氖泡中的两个极都发光，就是交流电；如果两个极中只有一个极发光，则是直流电。

d)判定交流电和直流电口诀：

电笔判定交直流，交流明亮直流暗，

交流氖管通身亮， 直流氖管亮一端。

e)区别直流电的正负极。

测直流电时，若笔尖侧发亮，则笔尖所测为负极，否则，为正极。

判定直流电正负极口诀：

电笔判定正负极，观察氖管要心细，

前端明亮是负极， 后端明亮为正极。

f)检查相线是否碰壳。

用测电笔接触电动机、变压器等电气设备的外壳，若氖管发光，则有因相线碰壳而漏电的现象。如果壳体上有良好的接地装置，氖管就不会发亮了。

2、高压验电器

•高压验电器属于防护性用具， 检测电压范围为1000 V以上。

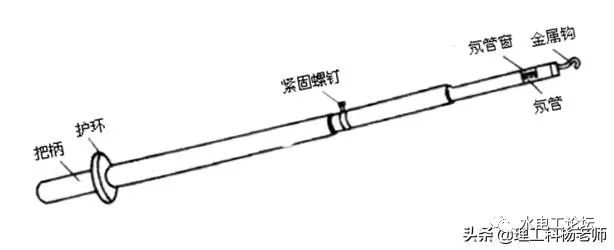

高压验电器结构示意

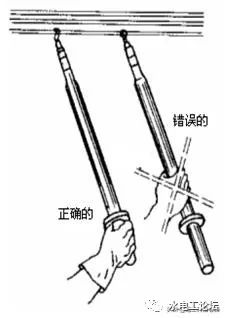

正确验电方法示意

a、必须戴上符合要求的绝缘手套

b、手握部位不得超过护环。

c、测试时必须有人在旁监护。

d、小心操作，以防发生相间或对地短路事故。

e、与带电体保持足够的安全间距(10kV大于0.7m)。

f、室外在雨、雪、雾及湿度较大时，不宜进行操作，以免发生危险 。
