AutoCAD标注样式的国标设置方法：

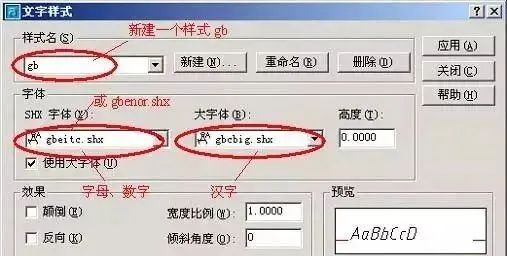

文字样式设置：AutoCAD中优先考虑*.shx，也就是AutoCAD专用字体(SHX字体)，尽量少去使用Windows下载的TrueType字体(TTF字体)。下图为符合国标的文字样式：

尺寸样式设置：

第一步：设置公共参数(1~4)

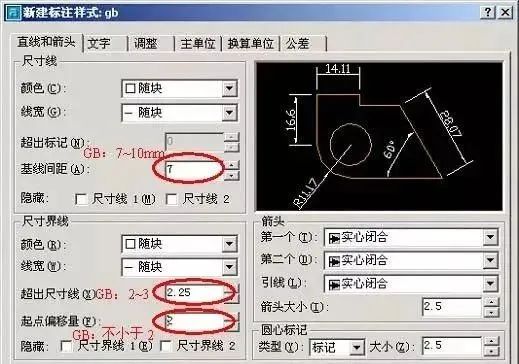

1、新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数，如图。

图中的起点偏移量为建筑图标准，如果为机械图，可按默认值不变。

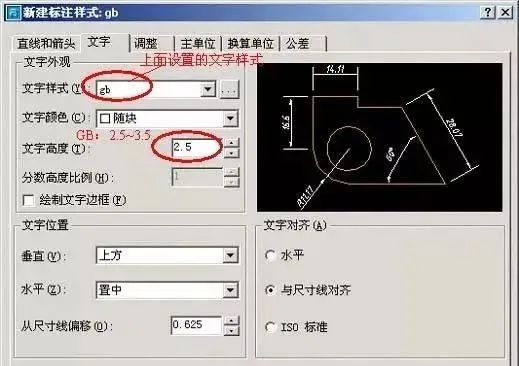

2、选择尺寸文字样式

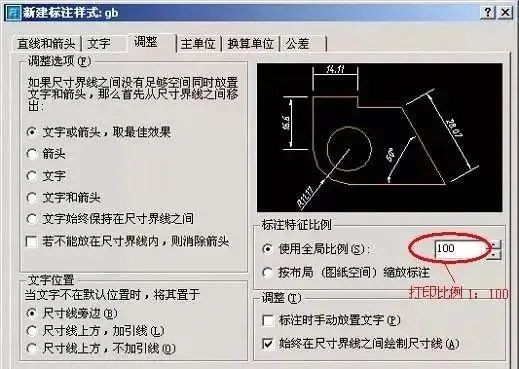

3、考虑标注比例因子

比例因子DIMSCALE取比例的倒数，如果出图的比例为1：50，DIMSCALE=50；如果出图的比例为1：100，DIMSCALE=100……这是在模型空间出图的情况。如果是利用布局，就选择“按布局(图纸空间)缩放标注”，不需指定DIMSCALE的值。

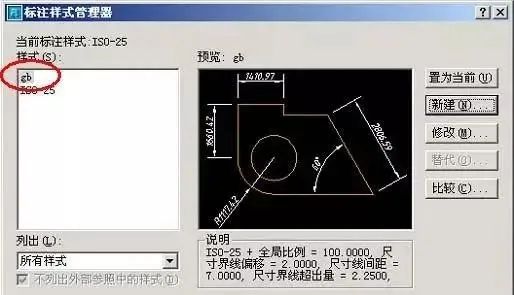

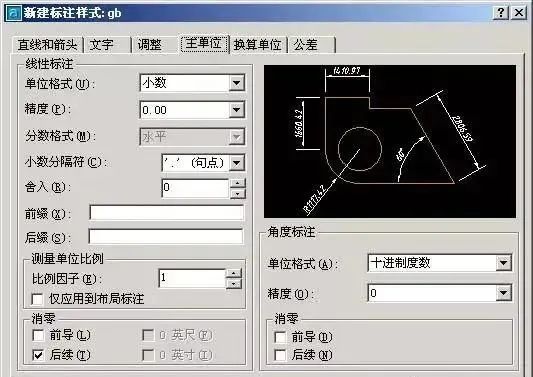

4、单位可以是缺省值，公共参数设置完后，点击“确定”，返回上一级的对话框，可以看到新建的gb样式。

第二步：分别设置各子样式(5~13)：线性标注、半径标注、直径标注、角度标注

5、设置线性尺性标子样式

紧接4继续“新建”，在“用于”下选择“线性标注”。

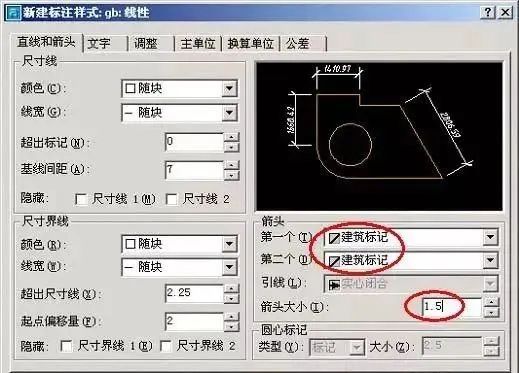

6、点击“继续”，为线性标注设置好参数。

如果是建筑图，只需要将箭头该为建筑标记，再将箭头大小值改小一些。这里的值为斜线的水平投影长度，国标要求中斜线长为2~3mm。

其他所有参数均按照公共参数来设置，如果是机械图，箭头以及箭头大小都不用改。

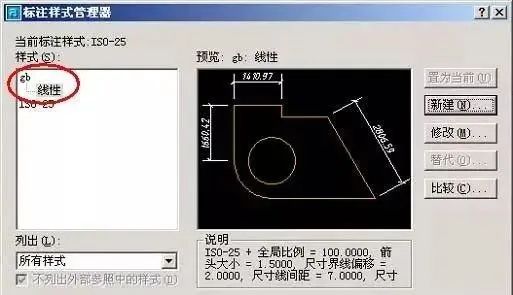

7、点击确定，可以看到gb样式下的线性标注子样式。

8、设置直径标注子样式。

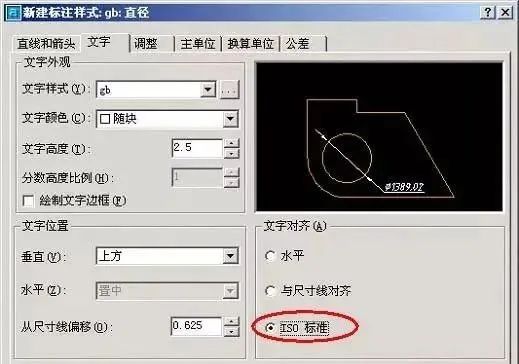

继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。将文字对齐方式选为“ISO标准”，这能让直径的尺寸成水平标注。

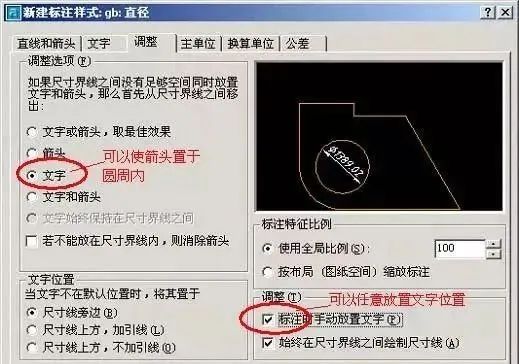

9、对直径标注的文字及箭头位置作一下调整。

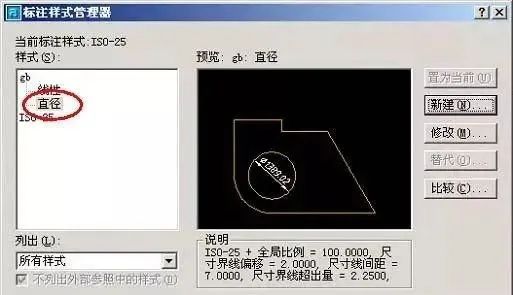

10、点击“确定”，完成gb样式下的直径标注子样式。

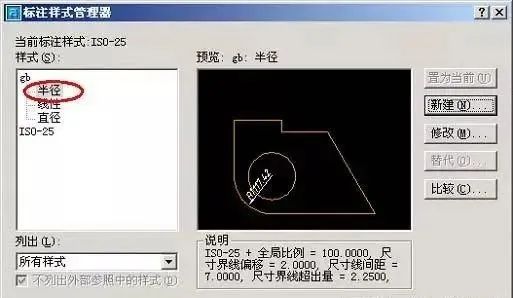

11、半径标注子样式和直径标注的设置是完全相同的。

注：即使是建筑图，它的直径、半径、角度尺寸也用箭头。半径的标注子样式和直径标注的设置是完全相同的。

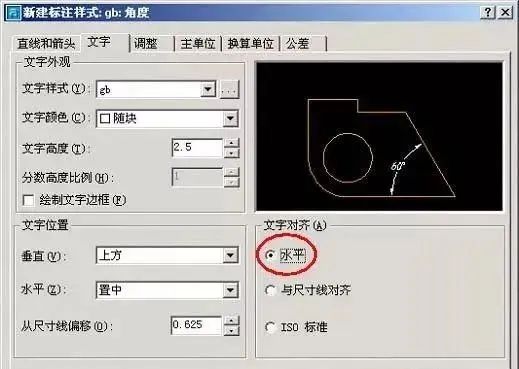

12、设置角度标注子样式。

角度标注按照国标要求文字水平注写。

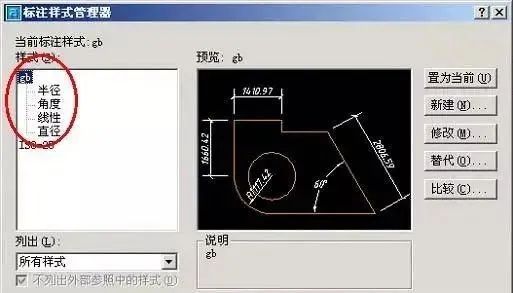

13、符合国标尺寸标主样式设置完毕，将gb样式置为当前样式就大功告成了。

是不是有些麻烦？没关系，将设置好的样式保存在自己的样图中就好了。
