本文介绍了计算机算术逻辑单元（ALU）的基础知识，包括算术单元和逻辑单元的功能。通过实例展示了如何使用逻辑门构建半加器和全加器，并逐步构建8位行波进位加法器。讨论了溢出问题和超前进位加法器在提高计算速度中的作用。此外，还提及了74181 ALU芯片及其局限性，以及ALU在执行逻辑操作和数值测试中的应用。

摘要由CSDN通过智能技术生成

上节课我们学习了如何用二进制表示和存储数字，但是真正的目标是计算与有意义地处理数字。计算机的算术逻辑单元（ALU）用于实现计算机的算术操作，ALU被称作计算机的数学大脑。ALU是计算机里负责运算的组件，基本上其他所有部件都用到了他。Intel 74181是第一个封装到芯片中的ALU。本节课将尝试制造一个简单的ALU电路，实现和74181一样的功能。然后我们在余下的几集中将使用它制造出一台计算机。

ALU有着2个单元:1个算术单元和1个逻辑单元。ALU负责计算机的所有运算，包括加减乘除以及自增等等。我们尝试使用逻辑门（与或非门、异或门）电路建立ALU。

最简单的加法电路，将两个bit相加得到1个bit的结果。输入和输出的对应关系恰好是一个异或门。因为1+1=10，所以我们还需要1个位作为进位的标识，这个进位值我们可以用一个与门实现，如下所示。这样的逻辑电路就是一个半加器，然后我们还可以将半加器继续抽象化。
在这里插入图片描述

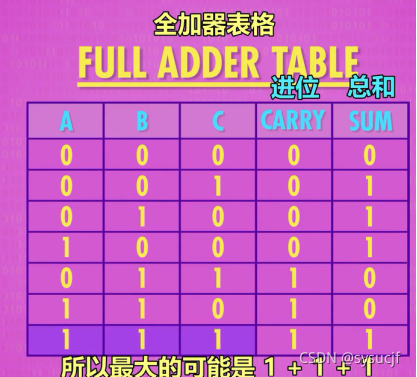

如果我们需要进行超过1+1的、超过两个bit之间运算，我们就需要“全加器”。因为超过两个bit的数之间的运算必然会产生进位，因此全加器的逻辑表一定是3个输入和两个输出的（进位与总和）。全加器可以使用两个半加器组成，根据逻辑表设计的逻辑电路如下所示。然后我们在将全加器的电路抽象化。
