印刷电路板，又称印制电路板，印刷线路板，常用英文缩写PCB（Printed circuit board）或PWB（Printed wire board），是电子元件的支撑体，在這其中有金屬導體作为連接电子元器件的線路。

印刷電路板

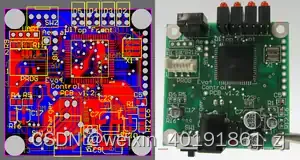

電子設計自動化Kicad_Pcbnew3D軟體設計的電路板畫面

傳統的電路板，採用印刷蝕刻阻劑的工法，做出電路的線路及圖面，因此被稱為印刷電路板或印刷線路板。由於電子產品不斷微小化跟精細化，目前大多數的電路板都是採用貼附蝕刻阻劑（壓膜或塗佈），經過曝光顯影後，再以蝕刻做出電路板。

历史

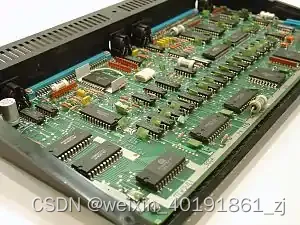

有對外接口的電路板，可以跟別的系統電路板連結

在印制电路板出现之前，电子元件之间的互连都是依靠电线直接连接而组成完整的线路。现在，电路面包板只是作为有效的实验工具而存在，而印刷电路板在电子工业中已经成了占据绝对统治的地位。

20世紀初，人們為了簡化電子機器的製作，減少電子零件間的配線，降低製作成本等優點，於是開始鑽研以印刷的方式取代配線的方法。三十年間，不斷有工程師提出在絕緣的基板上加以金屬導體作配線。而最成功的是1925年，美國的 Charles Ducas 在絕緣的基板上印刷出線路圖案，再以電鍍的方式，成功建立導體作配線。

直至1936年，奥地利人保罗·爱斯勒在英國發表箔膜技術，他在一个收音机装置内采用了印刷电路板；而在日本，宮本喜之助以噴附配線法成功申請專利。而兩者中 Paul Eisler 的方法與現今的印刷電路板最為相似，這類做法稱為減去法，是把不需要的金屬除去；而 Charles Ducas、宮本喜之助的做法是只加上所需的配線，稱為加成法。雖然如此，但因為當時的電子零件發熱量大，兩者的基板也難以配合使用，以致未有正式的實用作，不過也使印刷電路技術更進一步。

1941年，美國在滑石上漆上銅膏作配線，以製作近接信管。 1943年，美国人将该技术大量使用于军用收音机内。 1947年，環氧樹脂開始用作製造基板。同時美國國家標準局（NBC）開始研究以印刷電路技術形成線圈、電容器、
