主板(英語:)或母板()也称、系统板、逻辑板(logic board)、底板等,简称,是构成复杂电子系统例如電子計算機的中心或者主電路板。

主板(英語:)或母板()也称、系统板逻辑板(logic board)、底板等,简称,是构成复杂电子系统例如電子計算機的中心或者主電路板。

主機板

Intel D945GCCR主機板

连接至 微处理器通过:

記憶體通过:

周邊設備通过:

擴充卡通过:

主板規格 ATX
microATX
Mini-ITX
常见制造商 華碩
技嘉
微星
華擎科技
映泰集團

主板的主要功能是提供一系列接合點,形成一个能整合處理器內存、存储装置(硬盘固态驱动器闪存等)、顯示卡声卡网卡和各种外部设备的连接平台。主板通常直接固定在机箱内壁,表面设计有可以直接插入扩展卡的插槽或可以连接其它内置设备(比如光驱)的線路連接。主機板上最重要的構成元件是晶片組。早期的晶片組通常由北橋和南橋組成,不過在2010年後,Intel/AMD將北橋功能整合至CPU,所以現在的主機板只剩下南橋晶片。晶片組為主機板提供一個通用平台供不同裝置連接,控制不同裝置的溝通。它亦包含對不同擴充插槽的支援,例如處理器、PCI Express。晶片組亦為主機板提供額外功能,例如內建於晶片組的GPU。現在的家用主板絕大多數內建音效卡、網路卡。一些主板也集成紅外通訊技術、藍牙802.11(Wi-Fi)等功能。部分電競主機板支援RGB LED光效功能。

主板特指具有扩展能力的PCB,顾名思义,该主板通常被称为所有连接组件的“母”,通常包括外围设备接口卡声卡显卡网卡硬盘、电视调谐卡、IEEE 1394卡以及各种其他自定义组件。

类似地,术语「主板」应用于具有单个板并且没有额外扩展能力的设备,例如打印机、电视机、洗衣机、手機、嵌入式系统中的控制板。

主要组成

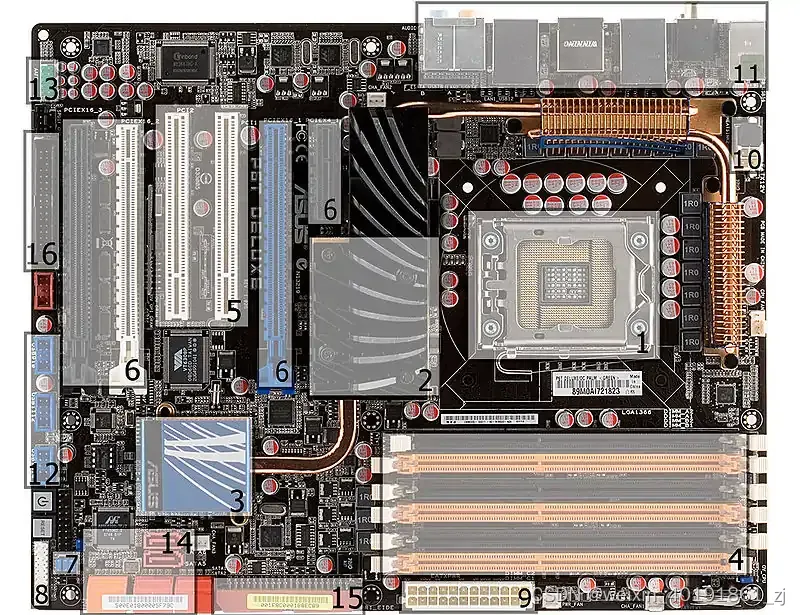

下圖的LGA 1366主機板包含南橋北橋,這是最後一代使用雙晶片的主機板。之後所有Intel與AMD的主機板僅有南橋,北橋已整合到CPU。

  1. CPU插座 (LGA 1366)
  2. 北橋(被散熱片覆蓋)
  3. 南橋(被散熱片覆蓋)
  4. 記憶體插座三通道
  5. PCI擴充槽
  6. PCI Express擴充槽
  7. 跳線
  8. 控制面板(開關掣、LED等)
  9. 20+4pin主機板電源
  10. 4+4pin處理器電源
  11. 背板I/O
  12. 前置USB針腳
  13. 前置面板音效針腳
  14. SATA插座
  15. ATA插座(大部分Intel Sandy Bridge微架構以後的家用主板都已捨棄IDE介面)
  16. 軟碟機插座(2010年代起,絕大多數主板已捨棄軟碟機介面)

溫度與可靠度

主機板一般會使用散热片晶片組CPU散熱,在以前這種被動散熱方式可以滿足需求。直到1990年,因為處理器的頻率提升以及功率上升,所以CPU散熱器需要掛載風扇以滿足散熱需求。除此之外,也有機殼的風扇幫助散熱。現在的主機板整合了溫度感測器,用於偵測CPU等裝置的溫度,透過BIOS或是作業系統分析溫度變化以控制風扇的轉動速度。

历史

微处理器
