原理图库元件符号之排针元件符号的创建

今天我们画一个排针的原理图符号！

效果图如下：

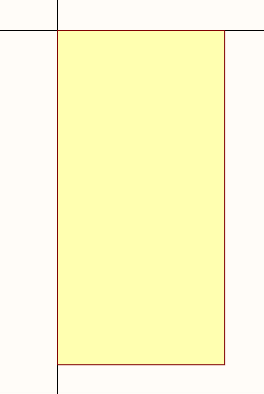

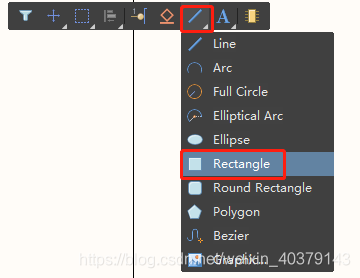

Step 01:先画一个矩形框

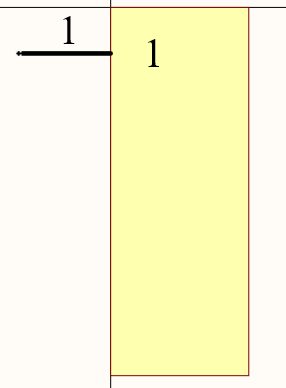

Step 02:放置一个引脚

Step 03:由于这边的引脚数量比较多，所以我们采用阵列粘贴

①Ctrl + C复制引脚1

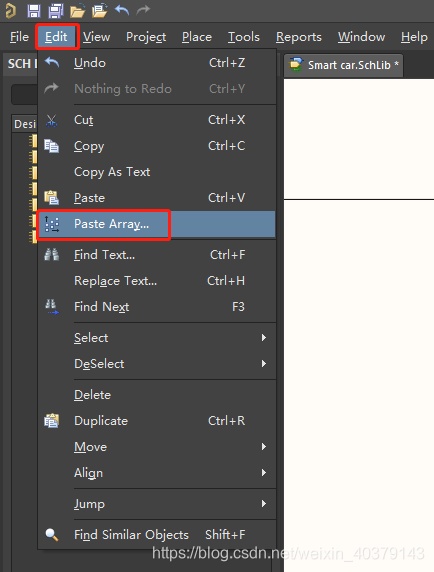

②选择阵列粘贴

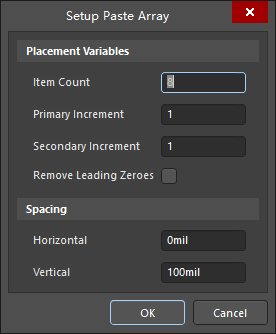

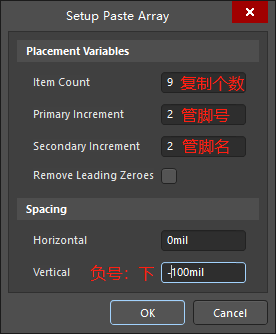

③设置阵列粘贴参数

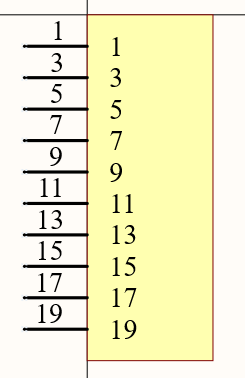

④确认OK后，效果图如下：

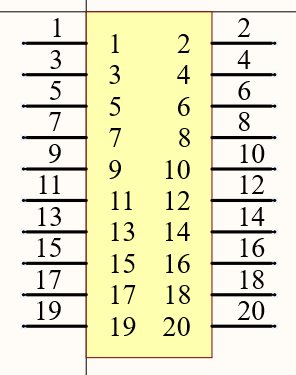

⑤同样的方法，画右半部分，如下：

这样我们一个10*2排针的原理图符号就画好了！
