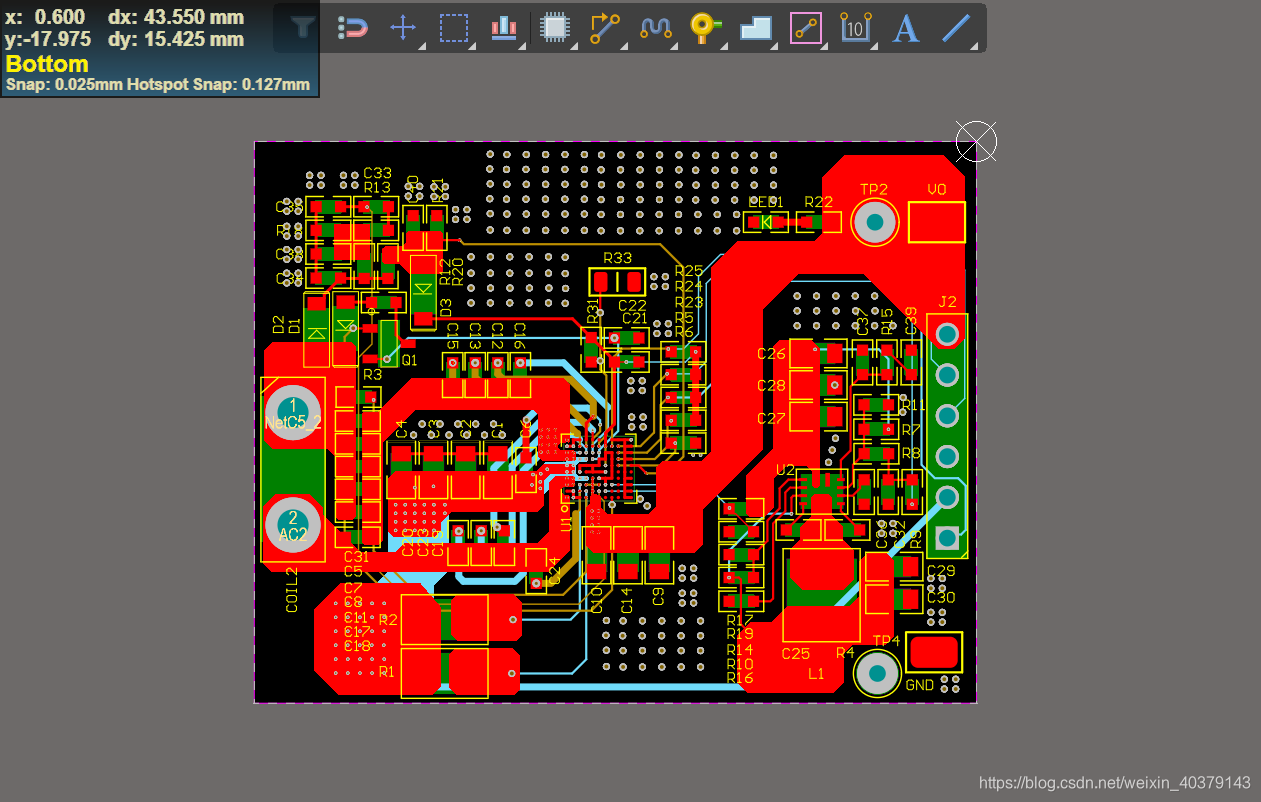

在日常生活中，我们画PCB板，连完所有的信号线，最后剩下地没有连时，我们就可以通过对地进行铺铜操作。下面我们就以AD20中的铺铜管理器来对地进行铺铜操作！

Step 01:打开铺铜管理器；

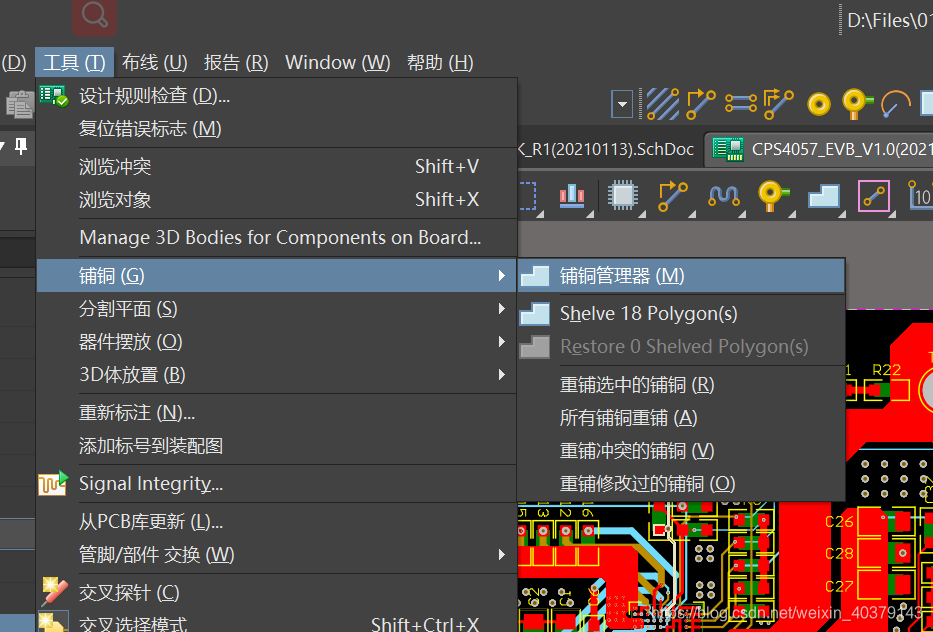

工具→铺铜→铺铜管理器（快捷键:TGM）

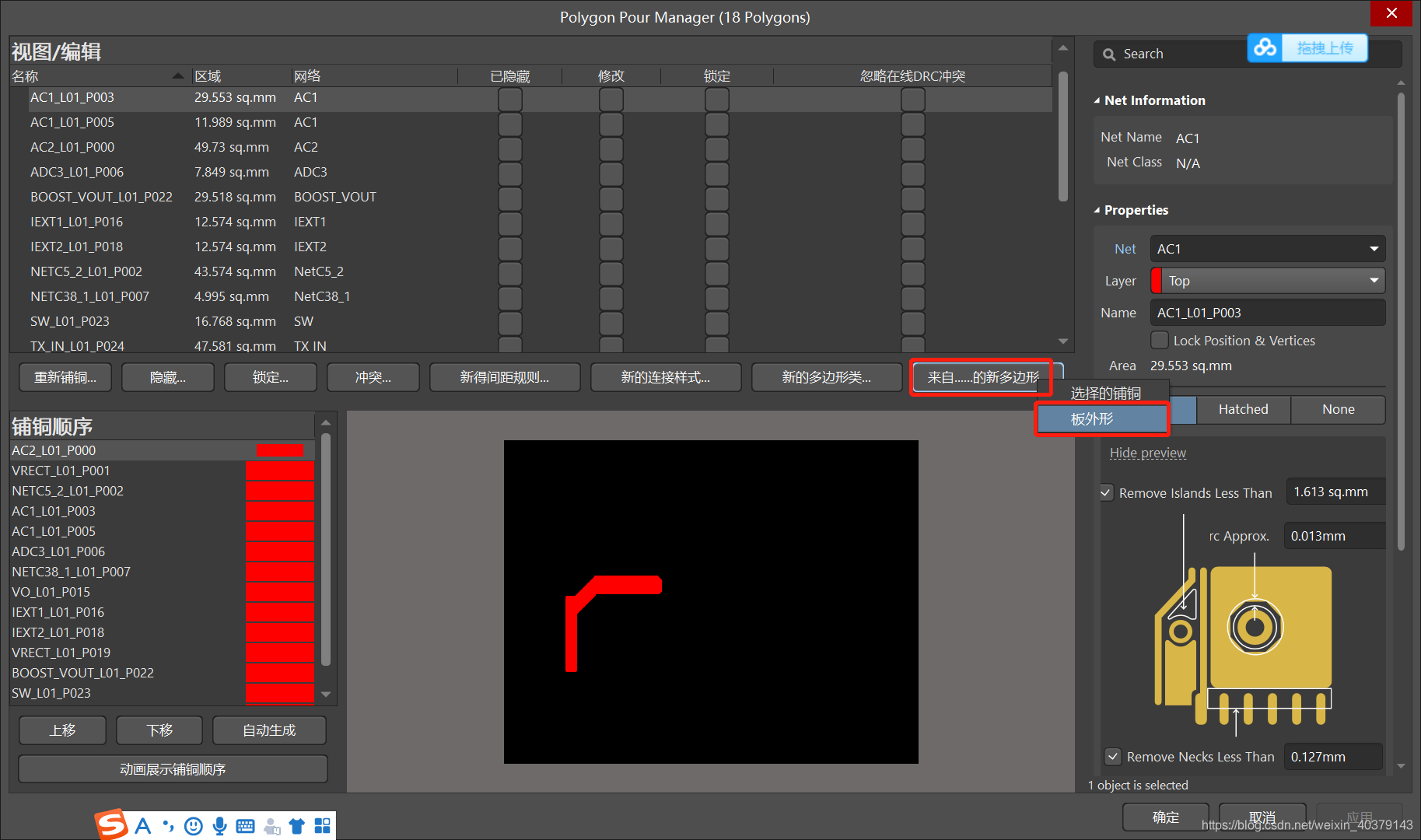

Step 02:选择来自.....的新多边形→板外形



Step 03:设置网络，哪一层？除去死铜

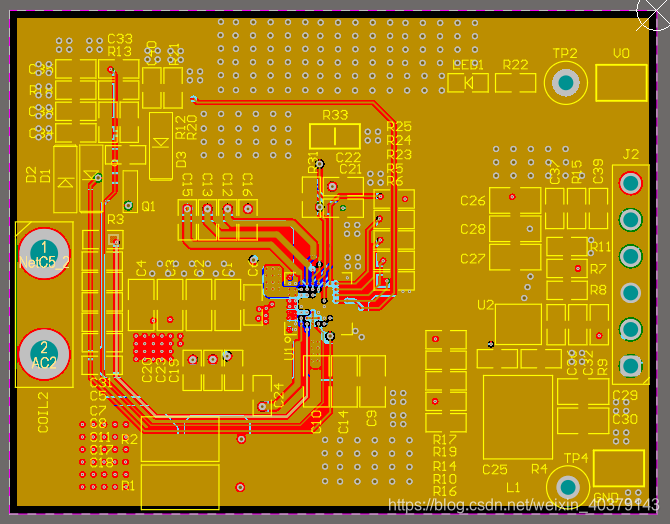

Step 04:最后点击应用，确定，这样顶层的铺地铜就铺好了！下面看一下效果

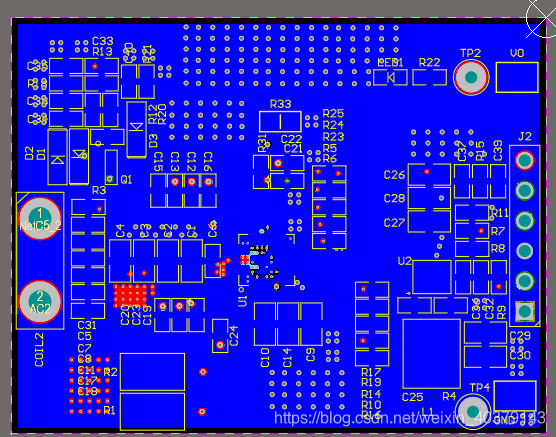

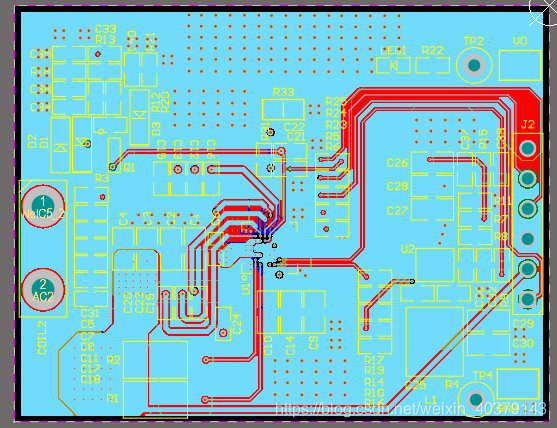

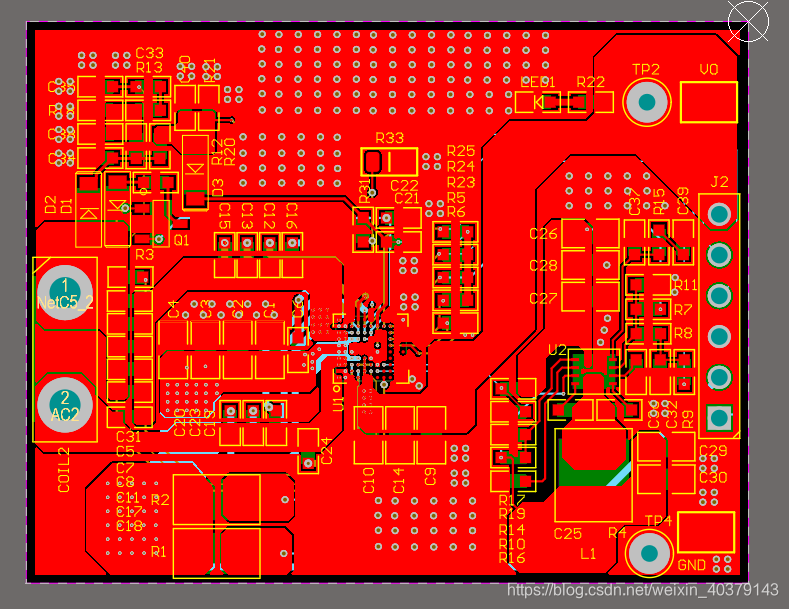

Step 05:下面我们可以把剩下的3层都铺好，方法和上面的一样！最看一下效果图！
