PC-DMIS 2019 什么时候使用“CAD=PART”?_PC-DMIS


PC-DMIS 2019 什么时候使用“CAD=PART”?_赋值_02

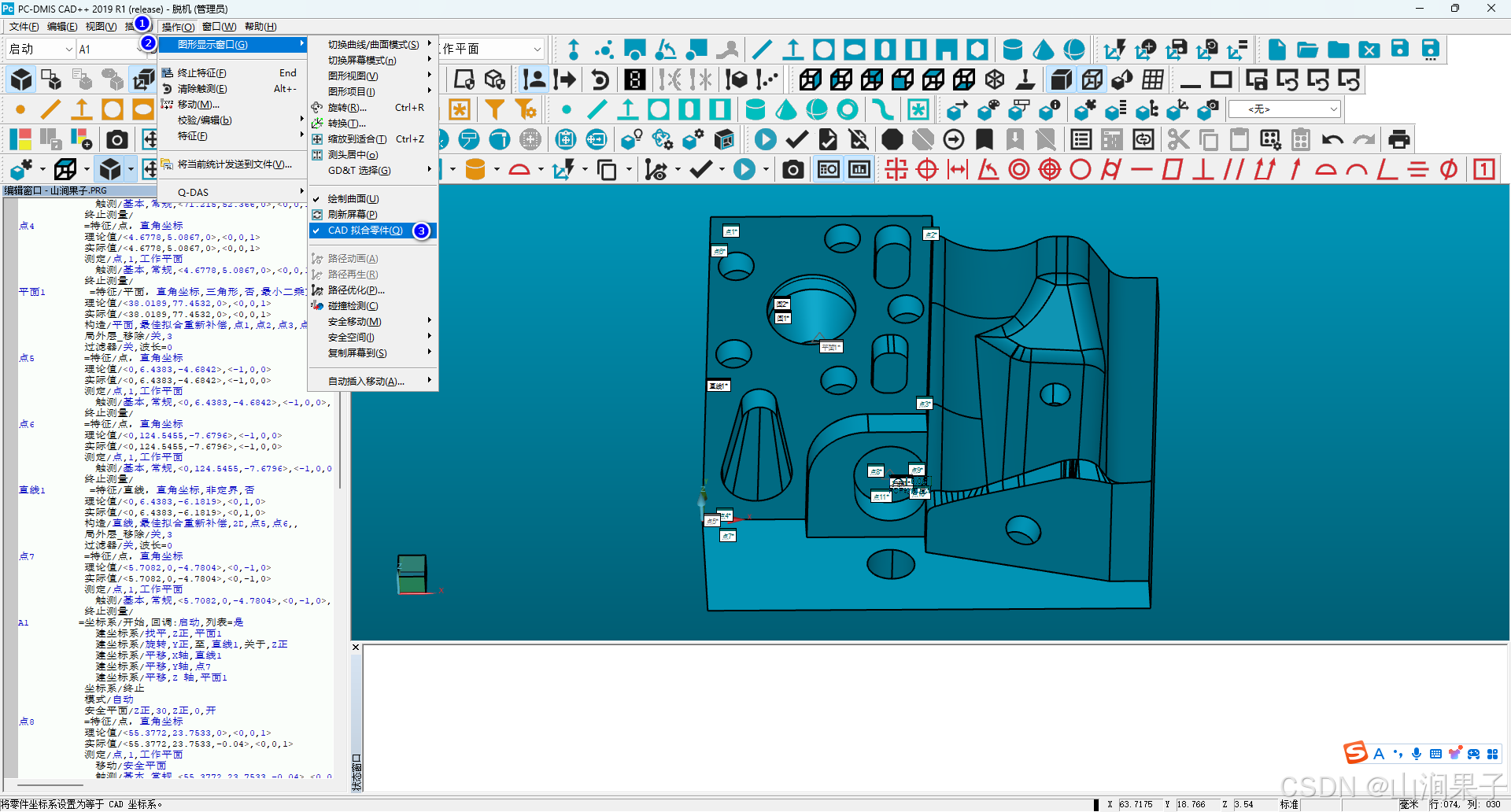

“CAD=PART”的意义在于将零件在坐标测量机上建立的“3-2-1”法坐标系（实际的坐标系）与CAD上的虚拟坐标系拟合到一起。

只有当在零件上的实际坐标系与数模坐标系完全一致时，点击“CAD=PART”，PC-DMIS才能将数模与零件坐标系拟合在一起。

如果在粗建坐标系之后还有精建坐标系，要在精建坐标系之后再点击“CAD=PART”，PC-DMIS会以将零件与CAD精确拟合到一起。

“CAD = PART”按钮仅在坐标系位于测量程序的末端时可用。如果坐标系之后有其他命令，PC-DMIS 将会隐藏此按钮。

零件名: 山涧果子
修订号:
序列号:
统计计数: 1

启动         =坐标系/开始,回调:使用_零件_设置,列表=是
            坐标系/终止
            模式/手动
            格式/文本,选项, ,标题,符号, ;标称值,公差,测定值,偏差,超差, ,
            加载测头/D2L30
            测尖/T1A0B0, 支撑方向 IJK=0.004, 0.0065, 1, 角度=0.0034
            手动回退/3
点1         =特征/点，直角坐标
            理论值/<4.1311,127.0089,0>,<0,0,1>
            实际值/<4.1311,127.0089,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<4.1311,127.0089,0>,<0,0,1>,<4.1311,127.0089,0>,使用理论值=是
            终止测量/
点2         =特征/点，直角坐标
            理论值/<72.0515,125.351,0>,<0,0,1>
            实际值/<72.0515,125.351,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<72.0515,125.351,0>,<0,0,1>,<72.0515,125.351,0>,使用理论值=是
            终止测量/
点3         =特征/点，直角坐标
            理论值/<71.215,52.366,0>,<0,0,1>
            实际值/<71.215,52.366,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<71.215,52.366,0>,<0,0,1>,<71.215,52.366,0>,使用理论值=是
            终止测量/
点4         =特征/点，直角坐标
            理论值/<4.6778,5.0867,0>,<0,0,1>
            实际值/<4.6778,5.0867,0>,<0,0,1>
            测定/点,1,工作平面
              触测/基本,常规,<4.6778,5.0867,0>,<0,0,1>,<4.6778,5.0867,0>,使用理论值=是
            终止测量/
平面1        =特征/平面，直角坐标,三角形,否,最小二乘方
            理论值/<38.0189,77.4532,0>,<0,0,1>
            实际值/<38.0189,77.4532,0>,<0,0,1>
            构造/平面,最佳拟合重新补偿,点1,点2,点3,点4,,
            局外层_移除/关,3
            过滤器/关,波长=0
点5         =特征/点，直角坐标
            理论值/<0,6.4383,-4.6842>,<-1,0,0>
            实际值/<0,6.4383,-4.6842>,<-1,0,0>
            测定/点,1,工作平面
              触测/基本,常规,<0,6.4383,-4.6842>,<-1,0,0>,<0,6.4383,-4.6842>,使用理论值=是
            终止测量/
点6         =特征/点，直角坐标
            理论值/<0,124.5455,-7.6796>,<-1,0,0>
            实际值/<0,124.5455,-7.6796>,<-1,0,0>
            测定/点,1,工作平面
              触测/基本,常规,<0,124.5455,-7.6796>,<-1,0,0>,<0,124.5455,-7.6796>,使用理论值=是
            终止测量/
直线1        =特征/直线，直角坐标,非定界,否
            理论值/<0,6.4383,-6.1819>,<0,1,0>
            实际值/<0,6.4383,-6.1819>,<0,1,0>
            构造/直线,最佳拟合重新补偿,2D,点5,点6,,
            局外层_移除/关,3
            过滤器/关,波长=0
点7         =特征/点，直角坐标
            理论值/<5.7082,0,-4.7804>,<0,-1,0>
            实际值/<5.7082,0,-4.7804>,<0,-1,0>
            测定/点,1,工作平面
              触测/基本,常规,<5.7082,0,-4.7804>,<0,-1,0>,<5.7082,0,-4.7804>,使用理论值=是
            终止测量/
A1         =坐标系/开始,回调:启动,列表=是
              建坐标系/找平,Z正,平面1
              建坐标系/旋转,Y正,至,直线1,关于,Z正
              建坐标系/平移,X轴,直线1
              建坐标系/平移,Y轴,点7
              建坐标系/平移,Z 轴,平面1
            坐标系/终止
            模式/自动
            安全平面/Z正,30,Z正,0,开
点8         =特征/点，直角坐标
            理论值/<55.3772,23.7533,0>,<0,0,1>
            实际值/<55.3772,23.7533,-0.04>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<55.3772,23.7533,-0.04>,<0,0,1>,<55.3772,23.7533,0>,使用理论值=是
            终止测量/
点9         =特征/点，直角坐标
            理论值/<69.3052,24.1794,0>,<0,0,1>
            实际值/<69.3052,24.1794,0.02>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<69.3052,24.1794,0.02>,<0,0,1>,<69.3052,24.1794,0>,使用理论值=是
            终止测量/
点10        =特征/点，直角坐标
            理论值/<69.8629,13.8158,0>,<0,0,1>
            实际值/<69.8629,13.8158,-0.05>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<69.8629,13.8158,-0.05>,<0,0,1>,<69.8629,13.8158,0>,使用理论值=是
            终止测量/
点11        =特征/点，直角坐标
            理论值/<56.7444,12.715,0>,<0,0,1>
            实际值/<56.7444,12.715,-0.02>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<56.7444,12.715,0.01>,<0,0,1>,<56.7444,12.715,0>,使用理论值=是
            终止测量/
点12        =特征/点，直角坐标
            理论值/<63.7175,18.766,0>,<0,0,1>
            实际值/<63.7175,18.766,0.08>,<0,0,1>
            测定/点,1,工作平面
              移动/安全平面
              触测/基本,常规,<63.7175,18.766,0.08>,<0,0,1>,<63.7175,18.766,0>,使用理论值=是
            终止测量/
平面2        =特征/平面，直角坐标,三角形,否,最小二乘方
            理论值/<63.0014,18.6459,0>,<0,0,1>
            实际值/<63.0014,18.6459,-0.002>,<-0.0014648,-0.0023965,0.9999961>
            构造/平面,最佳拟合,点8,点9,点10,点11,点12,,
            局外层_移除/关,3
            过滤器/关,波长=0
扫描1        =特征/特征组，直角坐标
            理论值/<63.0014,18.6459,0>,<0,0,1>
            实际值/<63.0014,18.6459,-0.002>,<0,0,1>
            构造/特征组,基本,点8,点9,点10,点11,点12,,
FCF轮廓度1 =面轮廓度 : 扫描1
特征圆框架显示参数=是,显示延伸=是
            CAD图=关,报告图=关,文本=关,倍率=10.00,箭头密度=100,输出=两者,单位=毫米
            COMPOSITE=否,
            最小二乘方,迭代与重新穿刺CAD=否
            标准类型=ASME_Y14_5
              首尺寸/面轮廓度,0.05,<UZ>,<UTol>,<dat>,<dat>,<dat>
              注解/FCF轮廓度1
            特征/扫描1,,
            赋值/V1=FCF轮廓度1.MAX
            赋值/V2=FCF轮廓度1.MIN
            移动/安全平面
圆1         =特征/触测/圆/默认,直角坐标,内,最小二乘方
            理论值/<35,90,-10>,<0,0,1>,30
            实际值/<35,90,-10>,<0,0,1>,30
            目标值/<35,90,-10>,<0,0,1>
            起始角=0,终止角=360
            角矢量=<1,0,0>
            方向=逆时针
            显示特征参数=否
            显示相关参数=是
              测点数=5,深度=2,螺距=0
              采样方法=样例点
              样例点=0,间隙=0
              自动移动=两者,距离=10
              查找孔=无效,出错=否,读位置=否
            显示触测=是
              触测/基本,<50,90,-12>,<-1,0,0>,<50,90,-12>
              触测/基本,<39.6353,104.2658,-12>,<-0.309017,-0.9510565,0>,<39.6353,104.2658,-12>
              触测/基本,<22.8647,98.8168,-12>,<0.809017,-0.5877853,0>,<22.8647,98.8168,-12>
              触测/基本,<22.8647,81.1832,-12>,<0.809017,0.5877853,0>,<22.8647,81.1832,-12>
              触测/基本,<39.6353,75.7342,-12>,<-0.309017,0.9510565,0>,<39.6353,75.7342,-12>
            终止测量/
            移动/安全平面
圆2         =特征/触测/圆/默认,直角坐标,内,最小二乘方
            理论值/<35,90,-2>,<0,0,1>,30
            实际值/<35,90,-2>,<0,0,1>,30
            目标值/<35,90,-2>,<0,0,1>
            起始角=0,终止角=360
            角矢量=<1,0,0>
            方向=逆时针
            显示特征参数=否
            显示相关参数=是
              测点数=5,深度=2,螺距=0
              采样方法=样例点
              样例点=0,间隙=0
              自动移动=两者,距离=10
              查找孔=无效,出错=否,读位置=否
            显示触测=是
              触测/基本,<50,90,-4>,<-1,0,0>,<50,90,-4>
              触测/基本,<39.6353,104.2658,-4>,<-0.309017,-0.9510565,0>,<39.6353,104.2658,-4>
              触测/基本,<22.8647,98.8168,-4>,<0.809017,-0.5877853,0>,<22.8647,98.8168,-4>
              触测/基本,<22.8647,81.1832,-4>,<0.809017,0.5877853,0>,<22.8647,81.1832,-4>
              触测/基本,<39.6353,75.7342,-4>,<-0.309017,0.9510565,0>,<39.6353,75.7342,-4>
            终止测量/
