P5.js 之秘密花园——自制线稿上色绘画系统

一、灵感来源

小时候大家肯定都会见过或者玩过这个，砂画

就是给一个模板上面会有轮廓，然后用给好的彩砂颜料上色，画完之后还blingbling的，也是很好看了。
大一点可能就很少有人会玩了，不过但并不代表没有这种类型的东西来替代这个，那就是秘密花园——一本探索奇境的手绘涂色书。像这种吧……

这种现在已经常常就用被来解压了。本来我是已经忘记还有这种好玩的东西的，但自从我在B站看到了一位大触的作品，被她的自己手绘然后上色的技艺折服了（她的画配色真的很漂亮）

勾起了我想上色的欲望，可是画不出很精美的线稿，无奈只能想办法做了啊，于是便有了这个想法，顺便完成了这次作业，引起舒适，哈哈哈。

二、设计思路

既然是涂色系统啦，肯定要有线稿了啊——即通过，选择一张彩色图，转为灰度图，利用其像素矩阵与设定好的Roberts算子运算，再反色，即可得到。有了线稿即相当于有了画布，那就需要画笔了，这个再processing上很容易实现，再有就是画错了，要有擦除功能，同样ez。画好之后，就可以保存下来以后留下来欣赏了，不过保存前再加点酷酷的东西那就更好不过了。ok，计划就这些，可以开始实施了。

      ps：使用工具 processing + 引入部分java包

三、实施过程

1.线稿的获取

文件的读取 略
此段为图片的读取、处理及保存
public class ReadColorTest {
  public  int[][] getImagePixel(String image) {
    int W;int H;
    int[] rgb = new int[3];
    File file = new File(image);
    BufferedImage bi = null;
    try {
      bi = ImageIO.read(file);
    } catch (Exception e) {
      e.printStackTrace();
    }
    int width=bi.getWidth();
    int height=bi.getHeight();
    W=width;H=height;Wid=W;Heig=H;
    int minx=bi.getMinX();
    int miny=bi.getMinY();
    double [][] gray=new double[W][H];
    double [][] Gx=new double[W][H];
    double [][] Gy=new double[W][H];
    System.out.println("width=" + width + ",height=" + height + ".");
    System.out.println("minx=" + minx + ",miniy=" + miny + ".");
    for (int i = minx; i < width; i++) {
      for (int j = miny; j < height; j++) {
        int pixel = bi.getRGB(i, j);
        rgb[0] = (pixel & 0xff0000) >> 16;
        rgb[1] = (pixel & 0xff00) >> 8;
        rgb[2] = (pixel & 0xff);
        //zhuan hua wei hui du
        gray[i][j]=(299*rgb[0]+587*rgb[1]+114*rgb[2]+ 500)/1000;
      }
    }
    //xian gao hua chu li
    int[][] newgray=new int[W][H];
    for(int i=0;i<width-1;i++){
      for(int j=0;j<height-1;j++){
        int tmp;
      Gx[i+1][j+1]=gray[i+1][j+1]-gray[i][j];
      Gy[i+1][j+1]=gray[i][j+1]-gray[i+1][j];
      tmp=(int)(Math.sqrt(Gx[i+1][j+1]*Gx[i+1][j+1]+Gy[i+1][j+1]*Gy[i+1][j+1]));
      newgray[i+1][j+1]=tmp;
      if (newgray[i+1][j+1]<0.02*255)
      newgray[i+1][j+1]=0;
      newgray[i+1][j+1]=255-newgray[i+1][j+1];
      //println(newgray[i+1][j+1]);

      }
  }
  //bao cun
   Path=Path+"\\"+"new.png";
   int[] bgr = new int[3];
   try{
   File out = new File(Path);
            if (!out.exists())
                out.createNewFile();
            FileOutputStream output = new FileOutputStream(out);
          BufferedImage imgOut = new BufferedImage(width, height,
                    BufferedImage.TYPE_BYTE_GRAY);
                    /*BufferedImage imgOut = new BufferedImage(width, height,
                    BufferedImage.TYPE_3BYTE_BGR);  **/
            //Graphics2D g2d = (Graphics2D) g;
            Graphics2D g2d = (Graphics2D) imgOut.getGraphics();
             //Graphics2D g2d = imgOut.createGraphics();
            //image = g2D.getDeviceConfiguration().createCompatibleImage(width, height, Transparency.TRANSLUCENT);

///g2d.dispose();
g2d = imgOut.createGraphics();
g2d.setColor(new Color(255,255,255));
g2d.setStroke(new BasicStroke(1));
g2d.drawImage(imgOut,0,0,null);
g2d.dispose();


            /*BufferedImage inputbig = new BufferedImage(256, 256, BufferedImage.TYPE_INT_BGR);
            Graphics2D g = (Graphics2D) imgOut.getGraphics();
            g.drawImage(imgOut, 255, 255,width,height,null); //画图
            g.dispose();
            inputbig.flush();*/



            for(int i=0;i<width;i++){
              for(int j=0;j<height;j++){
                if(newgray[i][j]!=255){bgr[0]=0;bgr[1]=0;bgr[2]=0;}else{bgr[0]=255;bgr[1]=255;bgr[2]=255;}
            imgOut.setRGB(i,j,newgray[i][j]);
            }}
            ImageIO.write(imgOut, "png", output);
        } catch (IOException e) {
            e.printStackTrace();

  }
  return newgray;
  }}

这里我的理想状态是这样的

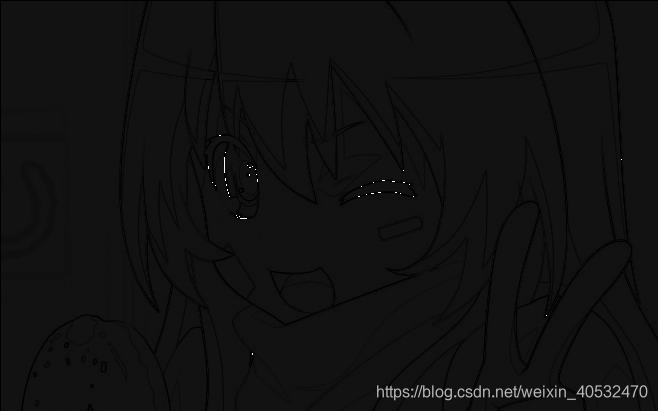

然鹅，现实给了我一记响亮的大嘴巴子……处理完成的图片完成就是从非洲偷渡回来的

 这里是java的问题，怪自己学艺不精，图片输出后，透明化的问题一直处理不好，
 背景一直就会呈现为黑色。找了很多资料，但是好像在processing上，还是没法实现。有些可惜。

2.画笔的实现

画笔的话，我没有去选择去做笔刷，毕竟涂色的话，颜色的切换和笔触粗细的切换来的舒服比较重要。所以在这里着重对画笔的面板下了些功夫。

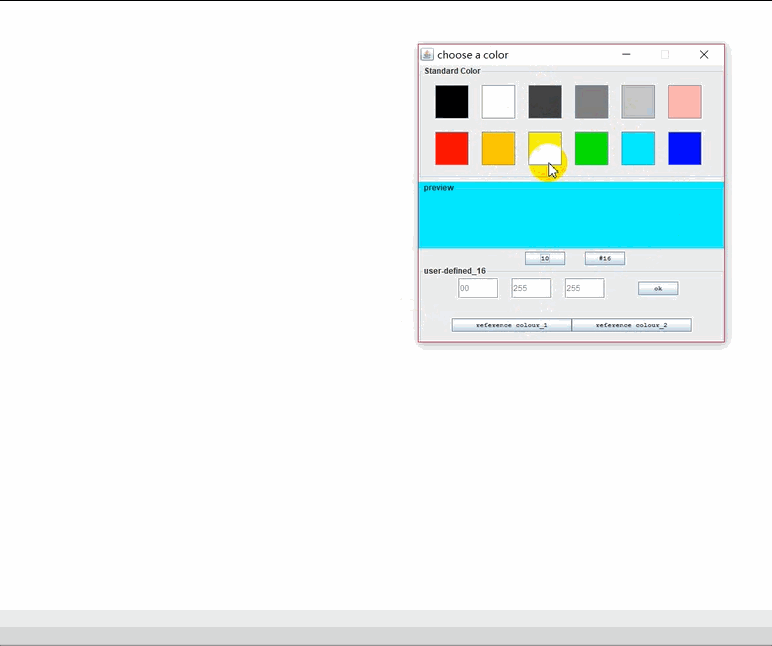

点击鼠标右键，会弹出调色板，可比较方便的切换颜色。
本来是想用鼠标滑轮切换鼠标粗细，但是processing的mouseevent和java的mouseevent不兼容，所以只能选一个用，不过笔触的切换也是能用键盘来操纵的，也不会很麻烦。

3. 其他

擦除、保存、重置比较简单不写代码了，

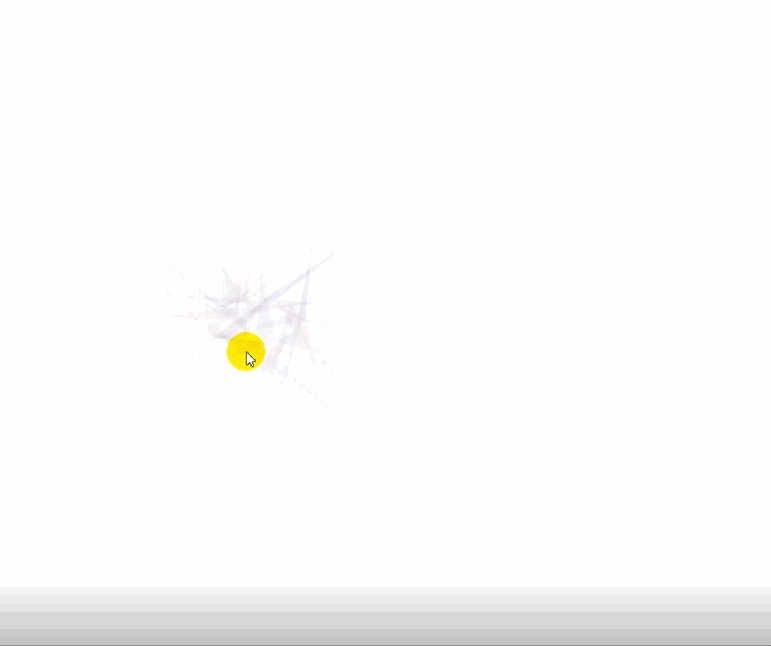

大佬的装饰 见openprocessing

4.最终效果

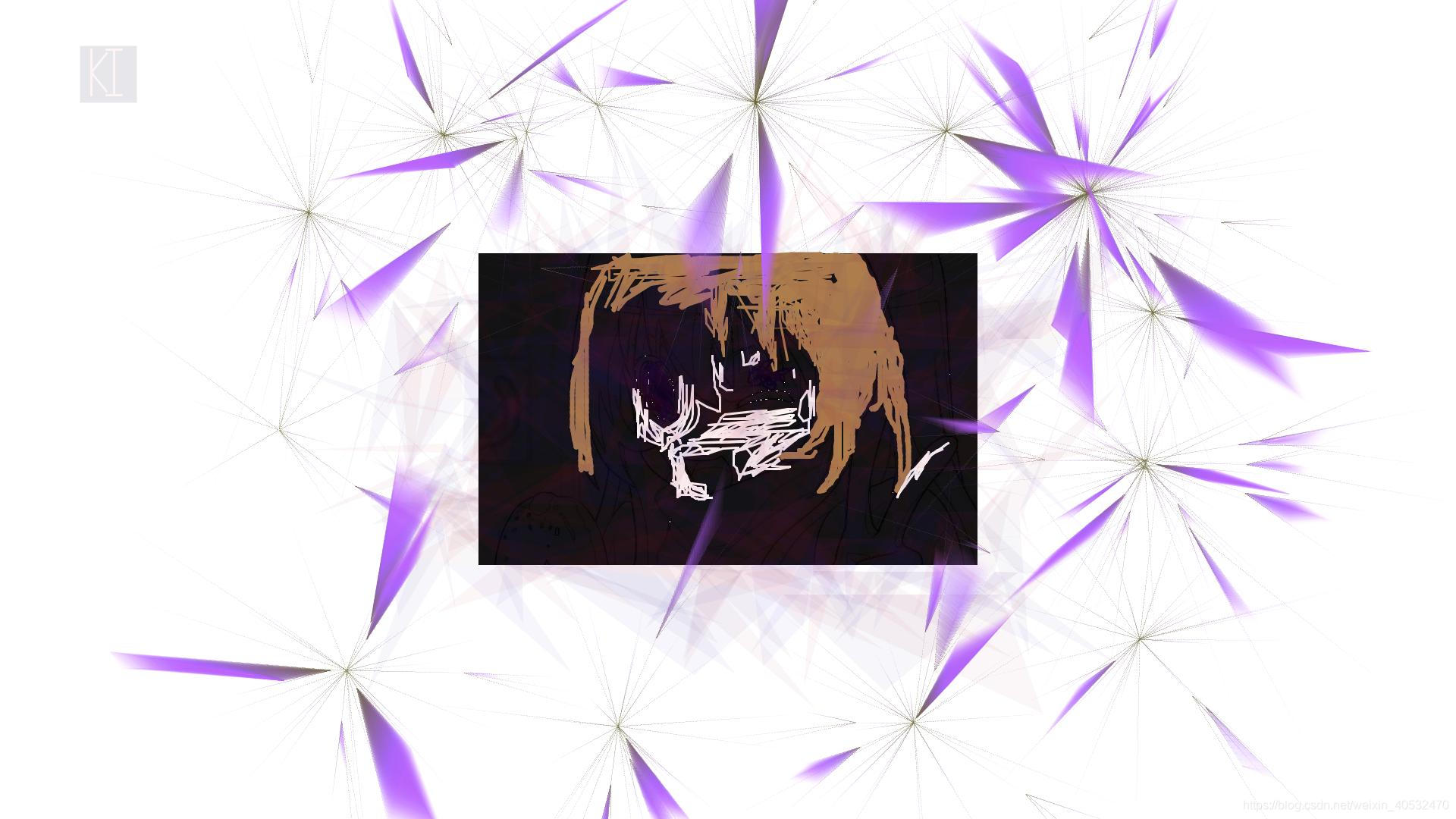

有些惨不忍睹，哈哈哈哈……

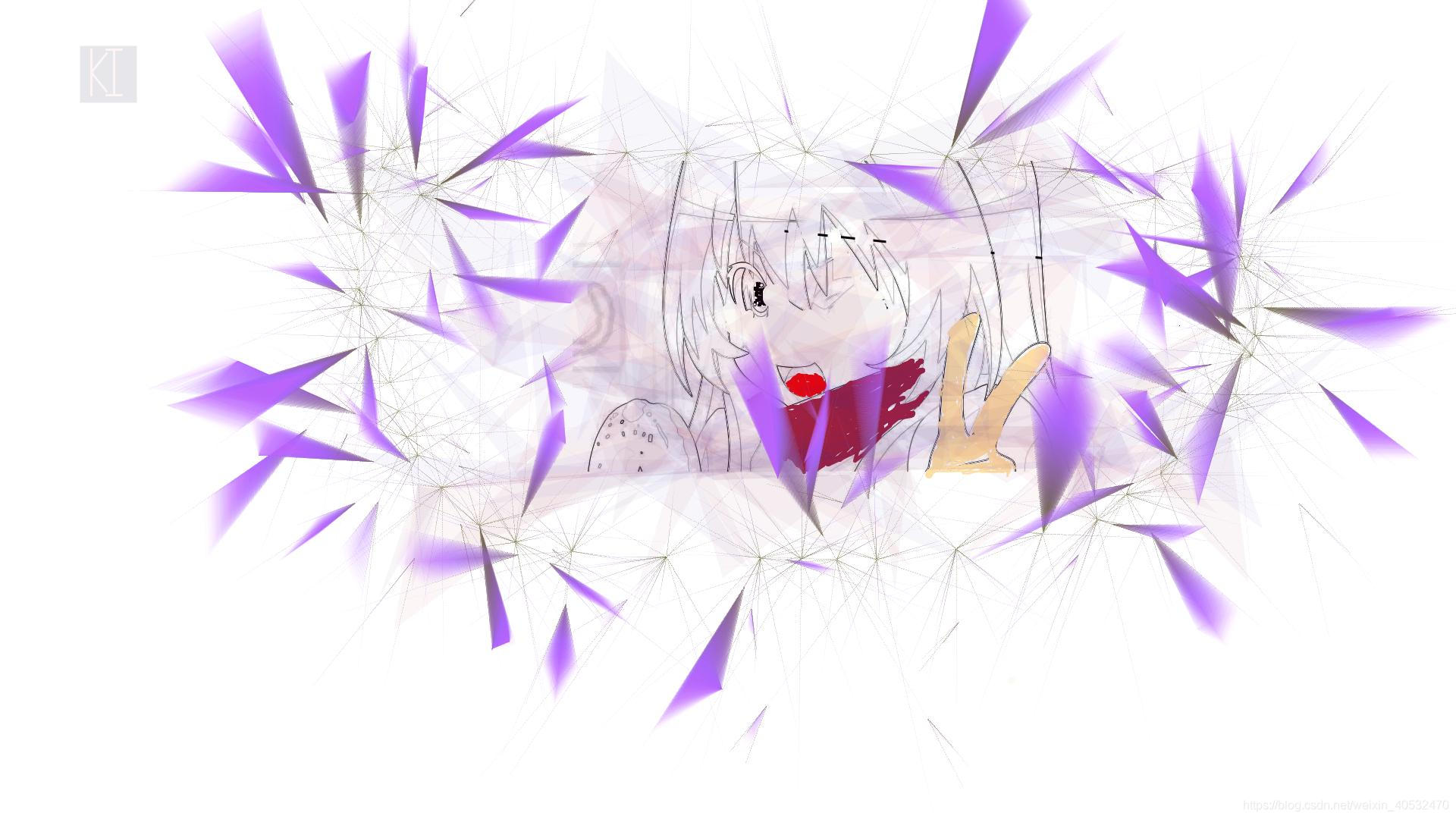

理想状态 效果还是可以的！！!

四、总结

自己生成想上色的作品，同时画完后还可以，利用酷酷的视觉动态图片进行装饰，更有视觉冲击感。（鼠标上色，还是有点困难），ui交互方面做的比较人性化，很方便。
