本文详细介绍了如何使用LWM2M协议和OneNET平台进行NB-IoT设备的接入。内容涵盖LWM2M协议和对象资源、OneNET平台的设备接入流程、固件设计、API接口设计以及小程序应用设计。通过实例展示了设备注册、数据上报、资源读写等关键操作，为物联网设备开发提供了全面的指南。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

01 概述

NB-IoT

NB-IoT（Narrow Band Internet of Things）是一种基于蜂窝的窄带物联网技术，支持低功耗设备在低功耗广域物联(LPWAN)进行蜂窝数据连接。

NBIOT

LWM2M协议

LwM2M的全称是Lightweight Machine-To-Machine，是由OMA（Open Mobile Alliance）组织制定的轻量化协议，主要面向基于蜂窝的窄带物联网（NB-IoT）场景下物联网应用。

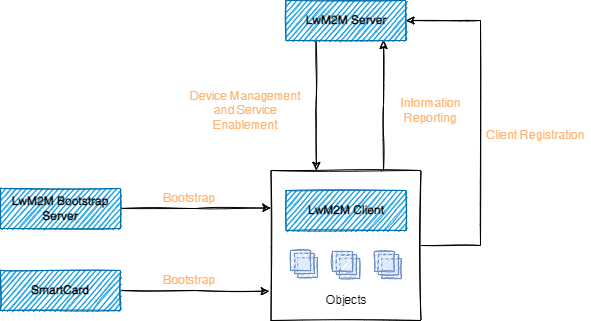

  1. 基本架构和接口

LwM2M 2

1.1 逻辑实体

  • LWM2M Server（接入机）:平台服务器接口；
  • LWM2M client（客户端）:负责执行服务器 的命令和上报执行结果；
  • Bootstrap server（引导机）:负责 配置 LWM2M 客户端。
    1.2 逻辑接口
  • Bootstrap（引导接口）:向LwM2M客户端提供注册到LwM2M服务器的必要信息；
  • Client Registration（客户端注册接口）:使LwM2M客户端与LwM2M服务器互联，将LwM2M客户端的相关信息存储在LwM2M服务器上；
  • Device Management and Service Enablement（设备管理与服务实现接口）: 主控方为LwM2M服务器，服务器向客户端发送指令，客户端对指令做出回应并将回应消息发送给服务器；
  • Information Reporting（信息上报接口）:允许LwM2M服务器端向客户端订阅资源信息，客户端接收订阅后按照约定的模式向服务器端报告自己的资源变化情况。
  1. 特点

LwM2M 1

  • 基于REST架构；
  • 消息传递是通过CoAP协议来实现的；
  • 定义了一个紧凑高效又不乏扩展性的数据模型。
  1. 对象和资源
    LwM2M协议定义了一个以资源（Resource）为基本单位的模型，每个资源都可以携带数值，可以指向地址，以表示LwM2M客户端中每一项可用的信息。而资源都存在于对象实例中（Object Instance），即对象（Object）的实例化。
    LwM2M协议预定义了8种对象（Object）来满足基本的需求，分别是：
ObjectObject ID
Security（安全对象）0
Server（服务器对象）1
Access Control（访问控制对象）2
Device（设备对象）3
Connectivity Monitoring（连通性监控对象）4
Firmware（固件对象）5
Location（位置对象）6
Connectivity Statistics（连通性统计对象）7

在客户端向平台注册的阶段，LwM2M客户端把携带了资源信息的对象实例传递给LwM2M服务器，以通知服务器自身设备所具备的能力。

OneNET平台

OneNET是中国移动的IoT物联网平台，提供多种协议接入和应用。其中移动 OneNET 平台的NB-IoT就是采用基于上述 NB-IOT 的 LWM2M 协议和 CoAP 协议实现 UE(User Equipment) 与平台的通信，其中 LWM2M 协议为应用层协议，CoAP 协议为传输层协议。

  1. OneNET LwM2M对象和资源
    OneNET针对LwM2M协议提供丰富的对象（object）和属性（resource），对象和属性的定义基于OMA规范做了部分修改，具体可以查看OneNET LwM2M对象和属性。

  • Digital Input（数字输入对象）
    object：3200
    resource：

    idnametype
    5500Digital Input Stateboolean
    5501Digital Input Counterinteger
    5502Digital Input Polarityboolean
    5503Digital Input Debounceinteger
    5504Digital Input Edge Selectioninteger
    5750Application Typestring
    5751Sensor Typestring

  • Analog Input（模拟输入对象）
    object：3202
    resource：

    idnametype
    5600Analog Input Current Valuefloat
    5601Min Measured Valuefloat
    5602Max Measured Valuefloat
    5603Min Range Valuefloat
    5604Max Range Valuefloat
    5750Application Typestring
    5751Sensor Typestring

以上是列举的部分对象和资源，操作时需要注意资源的读写属性。
2. 设备接入流程
2.1 准备工作

  • 物联网SIM卡
    如果我们选择的物联网卡运营商为中国移动，那么就可以和OneNET平台无缝对接，如果是联通或电信，则需要开通相应限制。
  • 实现了OneNET对应接口固件的MCU
  • 移植好OneNET平台SDK的NB通信模组

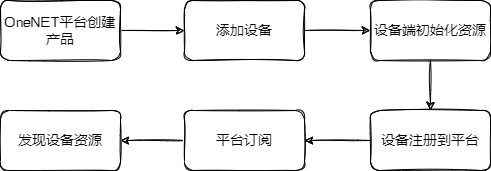

    2.2 设备接入步骤
  • OneNET平台创建产品和设备
  • 设备软硬件初始化
  • 创建设备和资源
  • 注册到OneNET平台
  • 平台完成订阅和发现设备资源

onenet设备接入流程.drawio

02 实现

硬件设计

  1. BC26模块设计
    这个大家可以参考官方的《硬件设计手册》，下面列举一般的应用电路。

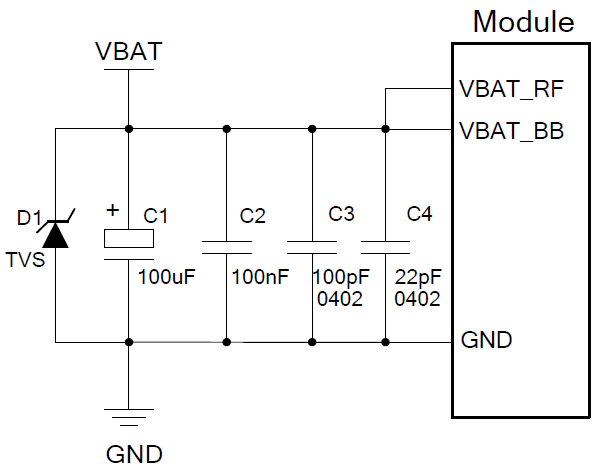

  • 供电电路
    在靠近VBAT输入端增加一个TVS 管以提高模块的浪涌电压承受能力。

image-20220227221355897

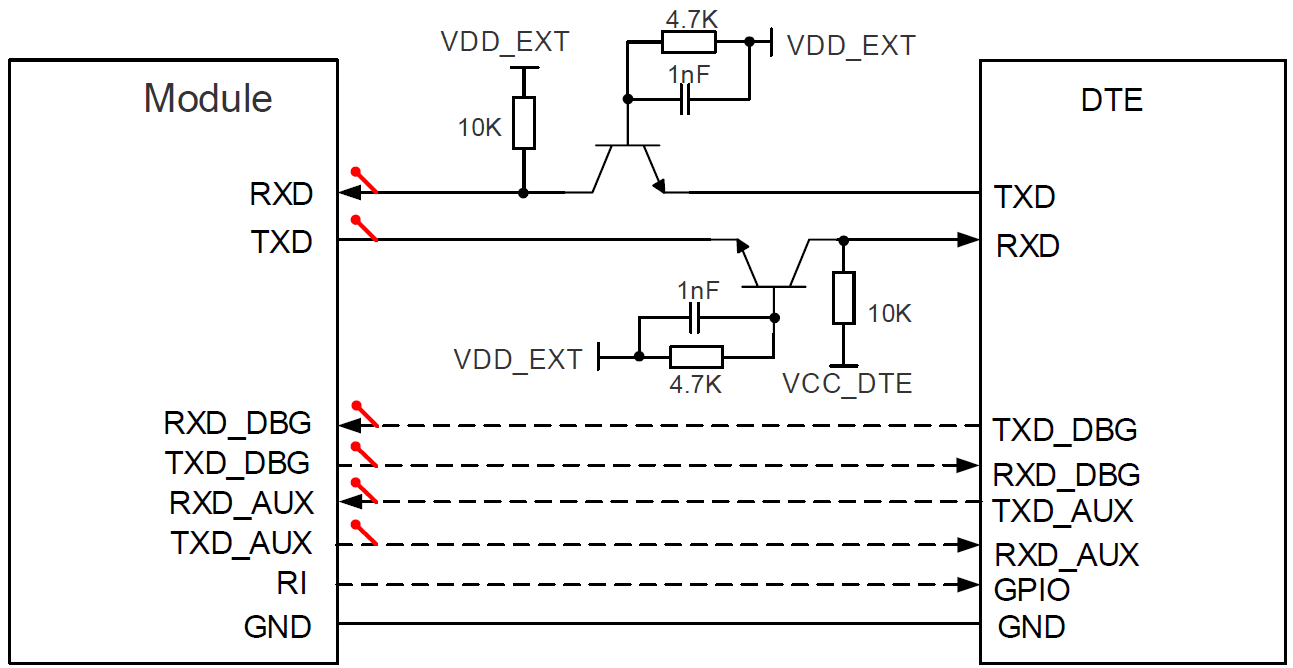

  • 串口通信电路
    因为模块的串口电压域为1.8V，所以应用到非1.8V的系统，需要进行电平转换，可以用专门的电平转换芯片，也可以自己搭转换电路。

Snipaste_2022-02-27_21-46-15

  • 开机电路

image-20220227221428981

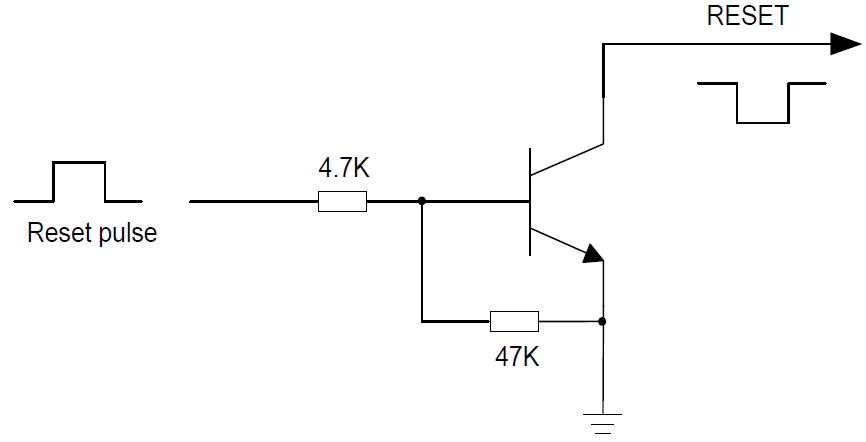

  • 复位电路

image-20220227221458196

  • 网络状态指示电路

image-20220227221615367

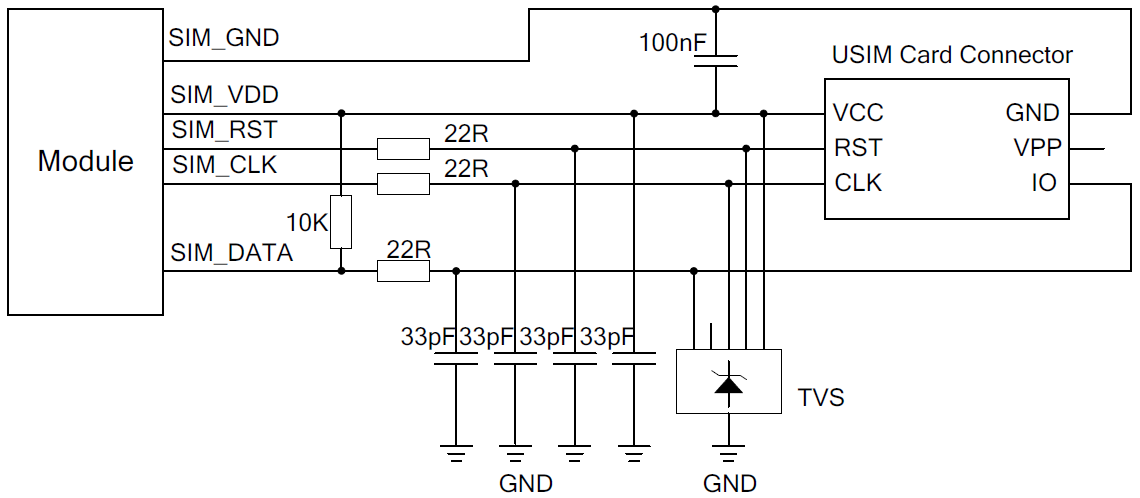

  • USIM卡电路
    在外部USIM 卡座的引脚增加TVS 管，确保有良好的ESD防护性能。

image-20220227221544634

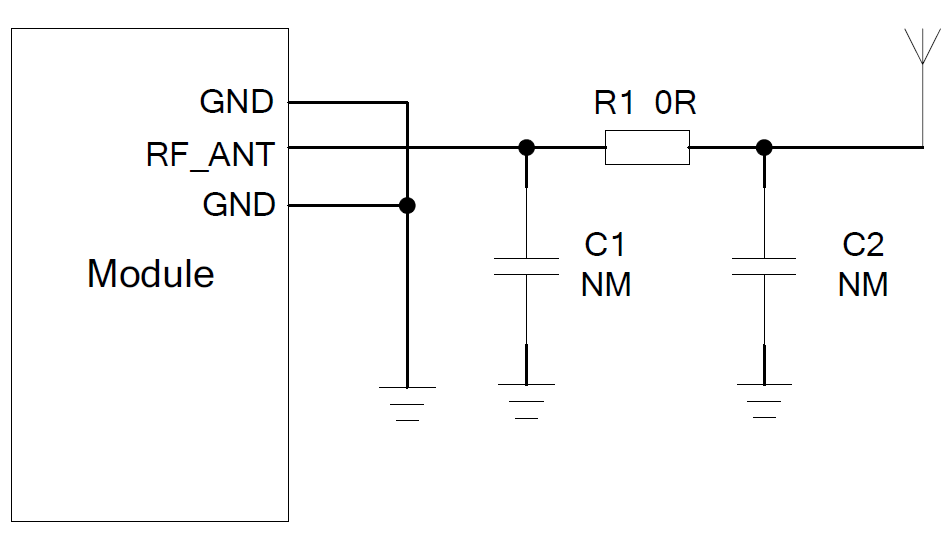

  • 天线电路
    默认情况下，C1、C2 不贴，只在R1 贴0 欧姆电阻。

image-20220227221635683

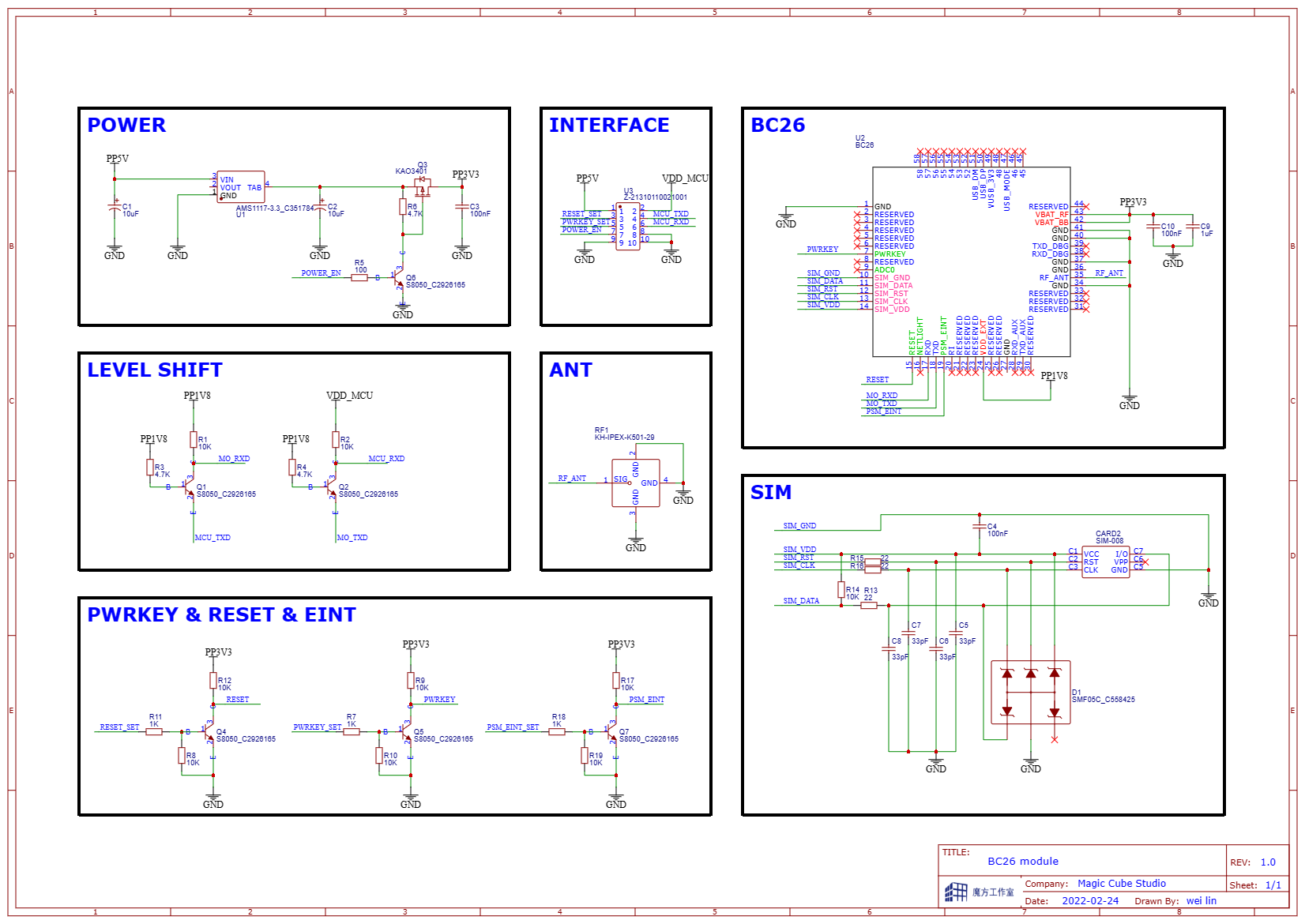

2. 整体硬件设计
供电后，接入MCU的UART和POWER_EN、PWRKEY、RESET、PSM EINT的控制信号即可对模块进行操控。
Schematic_BC26_2022-02-27

固件设计

BC26模块配置

  1. AT指令收发
/** 根据AT指令手册枚举指令表*/
typedef enum
{
    /** product info*/
    AT_CMD,
    ATI_CMD,
    AT_CGMI_CMD,
    AT_CGMM_CMD,
    AT_CGMR_CMD,
    AT_CGSN_Q_CMD,
    AT_CCLK_Q_CMD,

    /** ...*/

    /** oneNET*/
    AT_MIPLCONFIG_CMD,
    AT_MIPLCREATE_CMD,
    AT_MIPLDELETE_CMD,
    AT_MIPLVER_CMD,
    AT_MIPLADDOBJ_CMD,
    AT_MIPLDELOBJ_CMD,
    AT_MIPLRD_CMD,
    AT_MIPLOPEN_CMD,
    AT_MIPLCLOSE_CMD,
    AT_MIPLDISCOVERRSP_CMD,
    AT_MIPLOBSERVERSP_CMD,
    AT_MIPLREADRSP_CMD,
    AT_MIPLREAD_CMD,
    AT_MIPLWRITERSP_CMD,
    AT_MIPLWRITE_CMD,
    AT_MIPLEXECUTERSP_CMD,
    AT_MIPLPAPAMETERRSP_CMD,
    AT_MIPLNOTIFY_CMD,
    AT_MIPLUPDATE_CMD,
} AT_CMT_T;
/** AT指令发送*/
/*!
 * @brief       Send AT command
 *
 * @param       cmdType
 *
 * @param       cmdBuffer
 *
 * @retval      error
 *
 */
int BC26_ATCmdSend(uint8_t cmdType, AT_CMD_BUF_T cmdBuffer)
{
    char cmdStr[100];

    char lineEnd[] = "\r\n";

    switch(cmdType)
    {
        case AT_CMD:
            sprintf(cmdStr, "AT%s", lineEnd);
            break;

        case ATI_CMD:
            sprintf(cmdStr, "ATI%s", lineEnd);
            break;

        case AT_CIMI_CMD:
            sprintf(cmdStr, "AT+CIMI%s", lineEnd);
            break;

        case AT_CGSN_Q_CMD:
            sprintf(cmdStr, "AT+CGSN=%d%s", cmdBuffer.Int[0], lineEnd);
            break;

        /** ...*/

        case AT_MIPLWRITERSP_CMD:
            sprintf(cmdStr, "AT+MIPLWRITERSP=%d,%d,%d%s",cmdBuffer.Int[0],cmdBuffer.Int[1],cmdBuffer.Int[2],lineEnd);
            printf(">> %s\r\n",cmdStr);
            break;

        default:
            return 1;
    }

    LPUART1_SendStr(cmdStr);

    return 0;
}
/** AT指令接收*/
/*!
 * @brief       Get AT ack
 *
 * @param       cmdType
 *
 * @param       timeout
 *
 * @param       waitTime
 *
 * @retval      None
 *
 */
void BC26_ATAckGet(uint8_t cmdType, uint16_t timeout, uint16_t waitTime)
{
    char *atAckStr;
    char atAckStr1[100];
    char atAckStr2[20];

    int atAckNum[11];
    float atAckFltNum[10];
    uint8_t timeoutFlag = 0;

    switch(cmdType)
    {
        case AT_CMD:
            Delay_ms(waitTime);
            while(timeout)
            {
                atAckStr = strstr((const char*)rxBufLPUART1, (const char*)"OK");
                if(atAckStr == NULL)
                {
                    Delay_ms(1);
                    timeout--;
                    if(timeout == 0)
                    {
                        timeoutFlag = 1;
                    }
                }
                else
                {
                    printf("<< %s",atAckStr);
                    break;
                }
            }
            break;

        case ATI_CMD:
            Delay_ms(waitTime);
            while(timeout)
            {
                atAckStr = strstr((const char*)rxBufLPUART1, (const char*)"Quectel_Ltd");
                sscanf(atAckStr, "%*[^\n]\n%[^\r]%*[^:]:%[^\r]", atAckStr1,atAckStr2);
                if(atAckStr == NULL)
                {
                    Delay_ms(1);
                    timeout--;
                    if(timeout == 0)
                    {
                        timeoutFlag = 1;
                    }
                }
                else
                {
                    printf("<< ET:%s\r\n",atAckStr1);
                    printf("<< Rev:%s\r\n",atAckStr2);
                    break;
                }
            }
            break;

        /** ...*/

        case AT_MIPLWRITERSP_CMD:
            Delay_ms(waitTime);
            while(timeout)
            {
                atAckStr = strstr((const char*)rxBufLPUART1, (const char*)"OK");
                if(atAckStr == NULL)
                {
                    Delay_ms(1);
                    timeout--;
                    if(timeout == 0)
                    {
                        timeoutFlag = 1;
                    }
                }
                else
                {
                    printf("<< %s",atAckStr);
                    break;
                }
            }
            break;

        default:
            break;
    }

    if(timeoutFlag)
    {
        g_errorFlag = ERR_TIMEOUT;
    }

    memset(rxBufLPUART1,0,LPUART1_REV_LEN);
    rxStaLPUART1.USART_RX_STA_B.VALID_LENGHT = 0;
    timeoutFlag = 0;
}
  1. BC26模块初始化
/*!
 * @brief       Init BC26 module
 *
 * @param       None
 *
 * @retval      error
 *
 */
int BC26_Init(void)
{
    AT_CMD_BUF_T cmdBuffer;

    /** 自动匹配波特率*/
    printf("Auto match boudrate\r\n");
    Delay_ms(200);

    cmdBuffer.Int[0] = 0;
    BC26_ATCmdSend(AT_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CMD,100,100);

    BC26_ATCmdSend(AT_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CMD,100,100);

    BC26_ATCmdSend(AT_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CMD,100,100);

    if(BC26_ErrorHandler())
    {
        return 1;
    }

    BC26_ATCmdSend(ATI_CMD,cmdBuffer);
    BC26_ATAckGet(ATI_CMD,500,500);

    BC26_ATCmdSend(AT_CIMI_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CIMI_CMD,200,500);

    cmdBuffer.Int[0] = CGSN_IMEI;
    BC26_ATCmdSend(AT_CGSN_Q_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CGSN_Q_CMD,200,500);

    BC26_ATCmdSend(AT_CGATT_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CGATT_CMD,200,500);

    BC26_ATCmdSend(AT_QBAND_CMD,cmdBuffer);
    BC26_ATAckGet(AT_QBAND_CMD,200,500);

    BC26_ATCmdSend(AT_CSQ_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CSQ_CMD,200,500);

    BC26_ATCmdSend(AT_CEREG_Q_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CEREG_Q_CMD,200,500);

    cmdBuffer.Int[0] = 1;
    BC26_ATCmdSend(AT_CGPADDR_S_CMD,cmdBuffer);
    BC26_ATAckGet(AT_CGPADDR_S_CMD,200,500);

    if(BC26_ErrorHandler())
    {
        return 1;
    }

    return 0;
}

OneNET平台接口设计

OneNET平台支持LWM2M和IPSO定义的资源模型，用户需根据传感器类型从这两种标准中选择适合的资源模型。资源模型为Object / Instance / Resource三层结构。

  • Object（对象）：表示某类传感器类型。
  • Instance（实例）：同一类传感器的数量。
  • Resource（属性）：传感器某些特性描述。
    设备在应用程序中创建完设备（dev）后，还需要创建object以及对应的instance和resource。
  1. 创建对象和资源
    可以将原本的AI、DI对象的资源项用于自身项目的资源。
/*!
 * @brief oneNET平台对象属性和燃气表数据的对照表
 *        对象      属性名      属性类型      操作类型              燃气表数据
 *     AI(3202)   AICV(5600)     float          R            standardConditionFlow
 *     AI(3202)   MinMV(5601)    float          R                   NONE
 *     AI(3202)   MamMV(5602)    float          R                   NONE
 *     AI(3202)   MinRV(5603)    float          R                   NONE
 *     AI(3202)   MaxRV(5604)    float          R                   NONE
 *     AI(3202)   AT(5750)       string        W/R              gasUnitPrice
 *     AI(3202)   ST(5751)       string         R                   NONE
 *
 *     DI(3200)   State(5500)    bool           R                   NONE
 *     DI(3200)   Counter(5501)  int            R                gasMeterStatus
 *     DI(3200)   Polarity(5502) bool          W/R               airValCTRL
 *     DI(3200)   Debounce(5503) int           W/R               gasSerialNum
 *     DI(3200)   ES(5504)       int           W/R               gasProductID
 *     DI(3200)   AT(5750)       string        W/R               gasMoney
 *     DI(3200)   ST(5751)       string         R                   NONE
 */
  1. 平台注册操作
    以下是设备注册到注销注册的通信过程。
AT+MIPLCREATE
+MIPLCREATE: 0                     //成功创建通信套件实例。
OK
AT+MIPLADDOBJ=0,3200,"1",1,7,0    //添加LwM2M 对象。
OK                                //成功添加对象，且将注册ID 为0 的实例。
AT+MIPLOPEN=0,100                 //向OneNET 发送注册请求。
OK
+MIPLEVENT: 0,1 //开始连接到Bootstrap 服务器。
+MIPLEVENT: 0,2 //成功连接到Bootstrap 服务器。
+MIPLEVENT: 0,4 //成功连接到OneNET 平台。
+MIPLEVENT: 0,6 //成功注册到OneNET 平台。
+MIPLOBSERVE: 0,69234,1,3200,0,-1 //接收到订阅请求（3311/0）。
AT+MIPLOBSERVERSP=0,69234,1 //响应订阅请求，其结果码为1。
OK
+MIPLDISCOVER: 0,26384,3200 //接收到发现资源请求。
AT+MIPLDISCOVERRSP=0,26384,1,34,"5500;5501;5502;5503;5504;5750;5751"  //使用资源ID 列表响应发现资源请求。
OK
AT+MIPLDELOBJ=0,3200 //删除LwM2M 对象。
OK
AT+MIPLCLOSE=0 //向OneNET 平台发送注销请求。
OK
+MIPLEVENT: 0,15 //成功注销。
AT+MIPLDELETE=0
OK //成功删除通信套件实例。
  1. 数据上报
    注意MsgID号要和注册时下发的一致。
AT+MIPLNOTIFY=0,69234,3200,0,5501,3,4,29416122,0,0 //上报资源数据。
OK
  1. 读资源响应
+MIPLREAD: 0,3123,3200,0,5501 //接收到读取资源请求。
AT+MIPLREADRSP=0,3123,1,3299,0,5501,3,4,29416122,0,0 /响应读取请求。
OK //成功发送数据29416122到应用服务器。
  1. 写资源响应
+MIPLWRITE: 0,38017,3200,0,5750,2,5,3132333435,0,0 //接收到写入资源请求，写入12345。
AT+MIPLWRITERSP=0,38017,2 //响应写入请求，其结果码为2。
OK

OneNET平台配置

平台端创建的设备是真实设备在平台端的映射，用户可以通过平台端的“虚拟设备”对真实设备进行信息查询、命令下发、数据流管理、添加触发器等操作。

OneNET平台配置流程.drawio

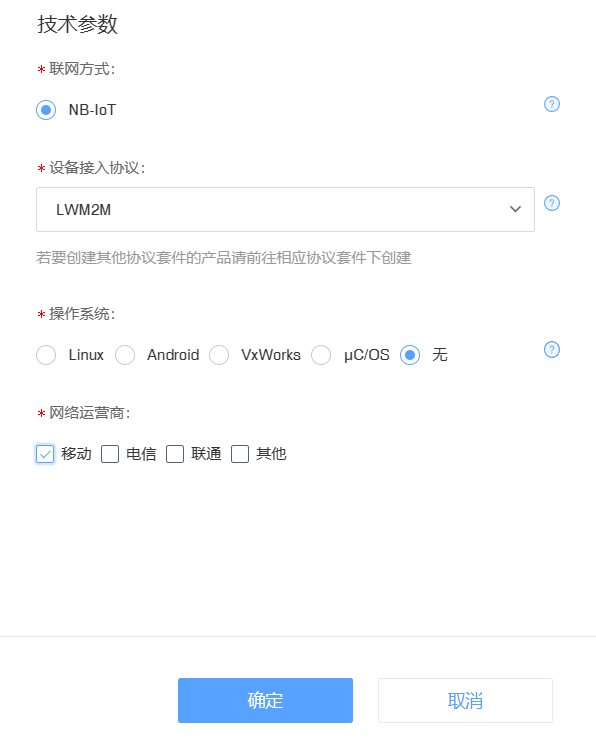

  1. 创建产品

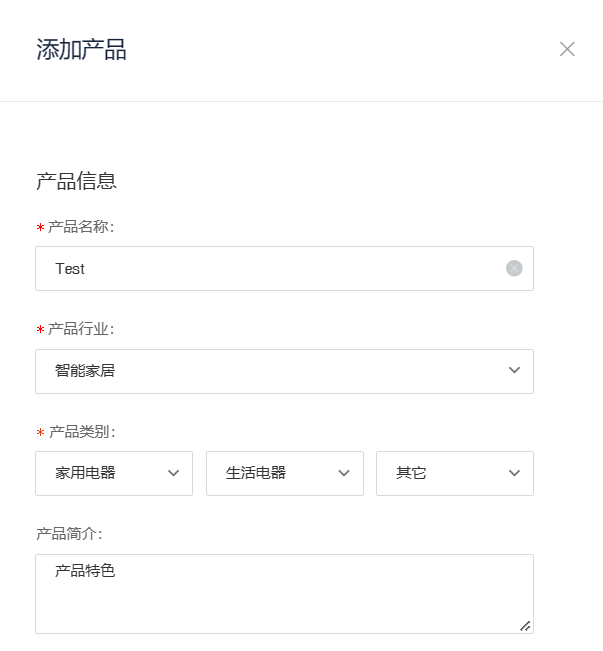

    进入OneNET平台控制台后，点击”添加产品”按钮。在弹出页面中按照提示填写产品的基本信息，进行产品创建。

image-20220228220333813

联网方式：NB-IoT；
设备接入协议选择：LWM2M；
操作系统选择：无；
网络运营商选择：移动。
这里以用移动物联网sim卡为例，最后点击确定即可完成产品的创建。

image-20220228220433313

  1. 添加设备

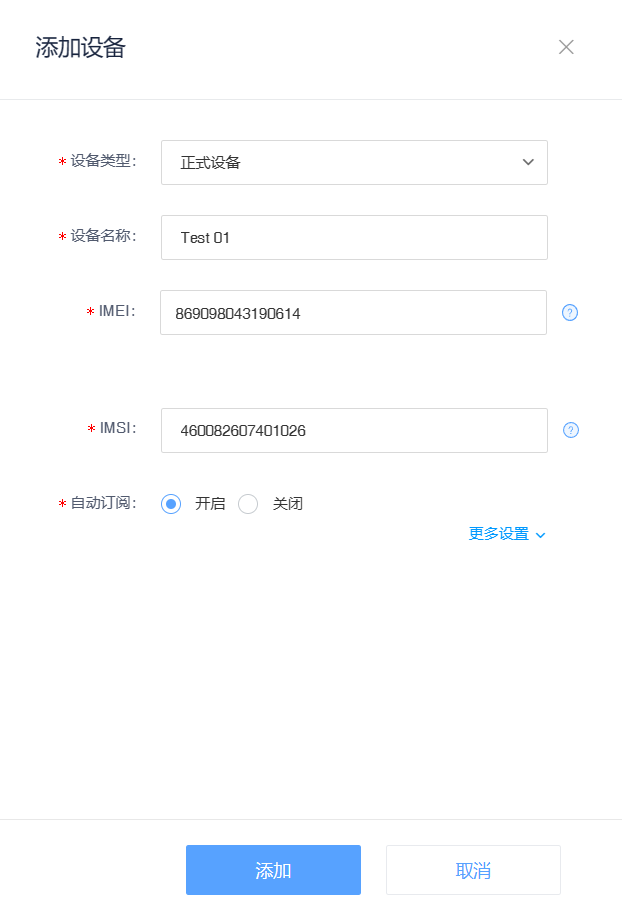

    完成产品的创建后，点击“设备列表”，然后选择“添加设备”。填入IMEI、IMSI等信息，并开启“自动订阅”。如果开启自动订阅功能，平台会在设备注册成功后，下发指令获取设备的资源信息。

image-20220228221649127

  1. 设备硬件初始化
    设备在上电以后，需要完成设备的软硬件初始化。硬件初始化包括各个硬件模块的上电、处理器的寄存器初始化、工作模式初始化等等。软件初始化包括基础通信套件初始化、应用接口初始化、应用程序初始化等等。

  2. 设备对象和资源的创建
    如上述创建对象和资源所述。

  3. 设备注册到平台
    设备的基础通信套件完成初始化以及设备资源创建完成后，可向OneNET平台上报注册请求的注册码，服务器在收到登录请求的注册码后，会验证注册码中的参数，返回注册结果。若设备注册成功，则产品的“在线状态”会变为“在线”标识。

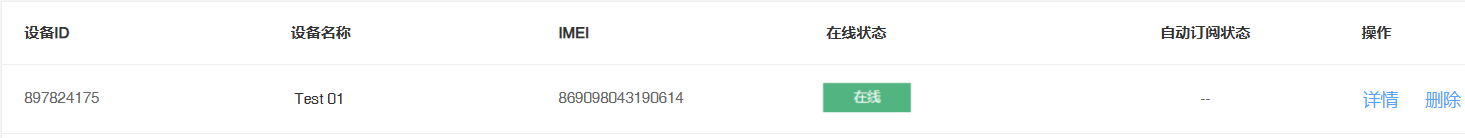

image-20220228223722373

  1. 平台订阅

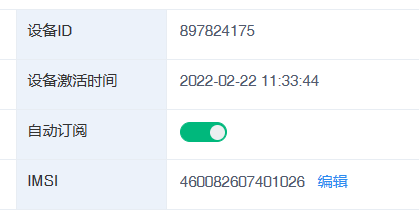

    开启“自动订阅”功能后，设备注册到平台后，OneNET平台会向设备下发Observer消息。设备收到这条消息后，需要相应响应平台。

image-20220228223955826

  1. 发现设备资源
    平台侧默认不开启自动发现设备资源，需要用户手动“更新实例”。点击更新后，平台和向设备下发Discover消息。设备收到这条消息后，需要相应响应平台。

image-20220228224316564

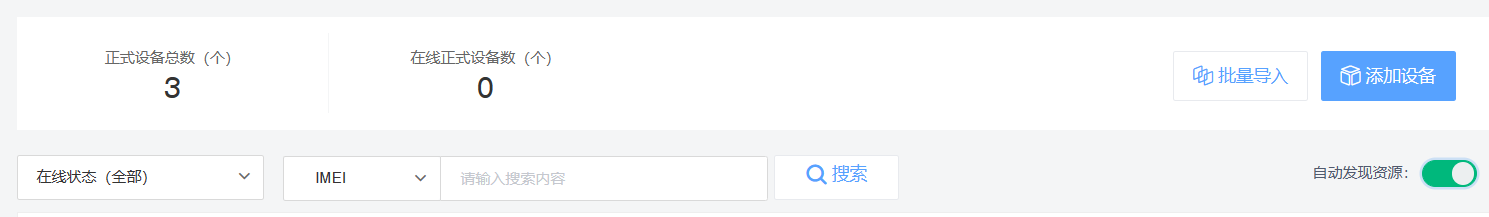

若要平台自动发现资源，则需要在“设备列表”中开启“自动发现资源”选项。

image-20220228224508779

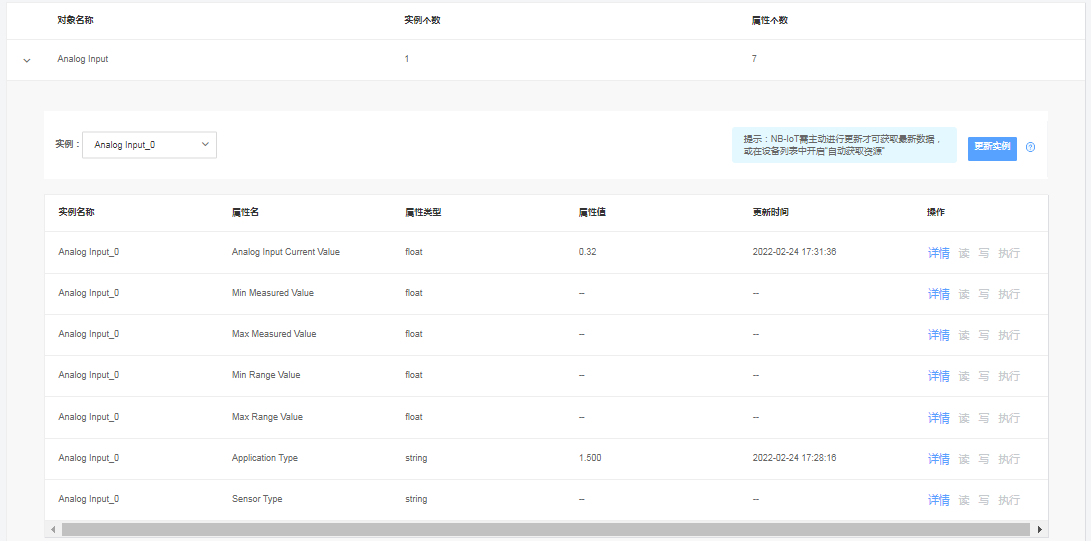

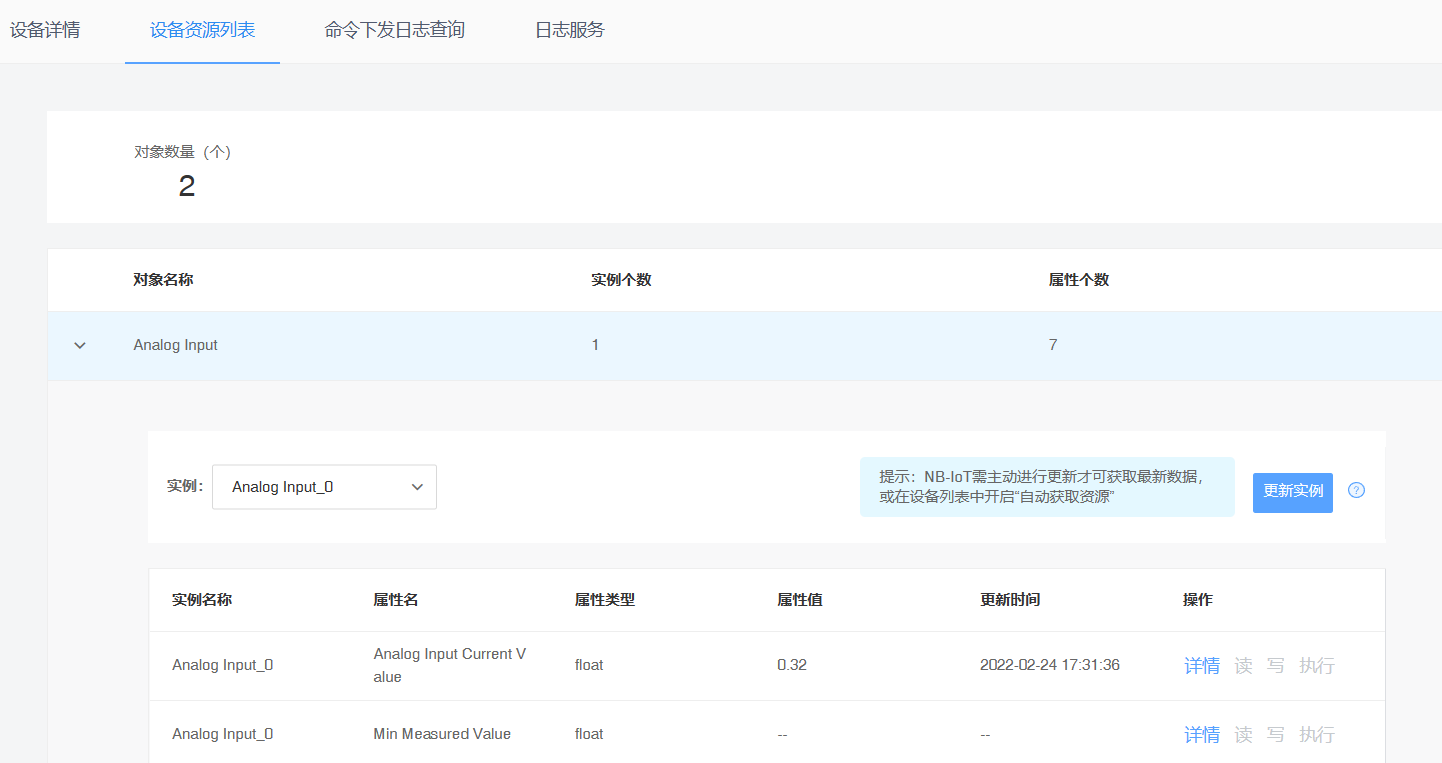

下图是已经更新好资源的设备。

image-20220301172658768

03 应用

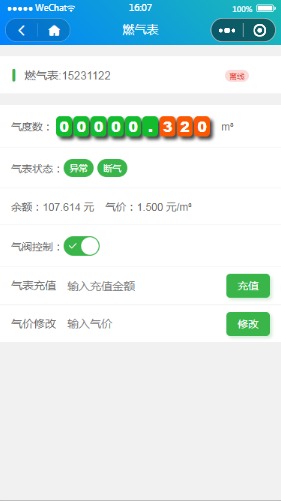

小程序应用设计

平台数据推送

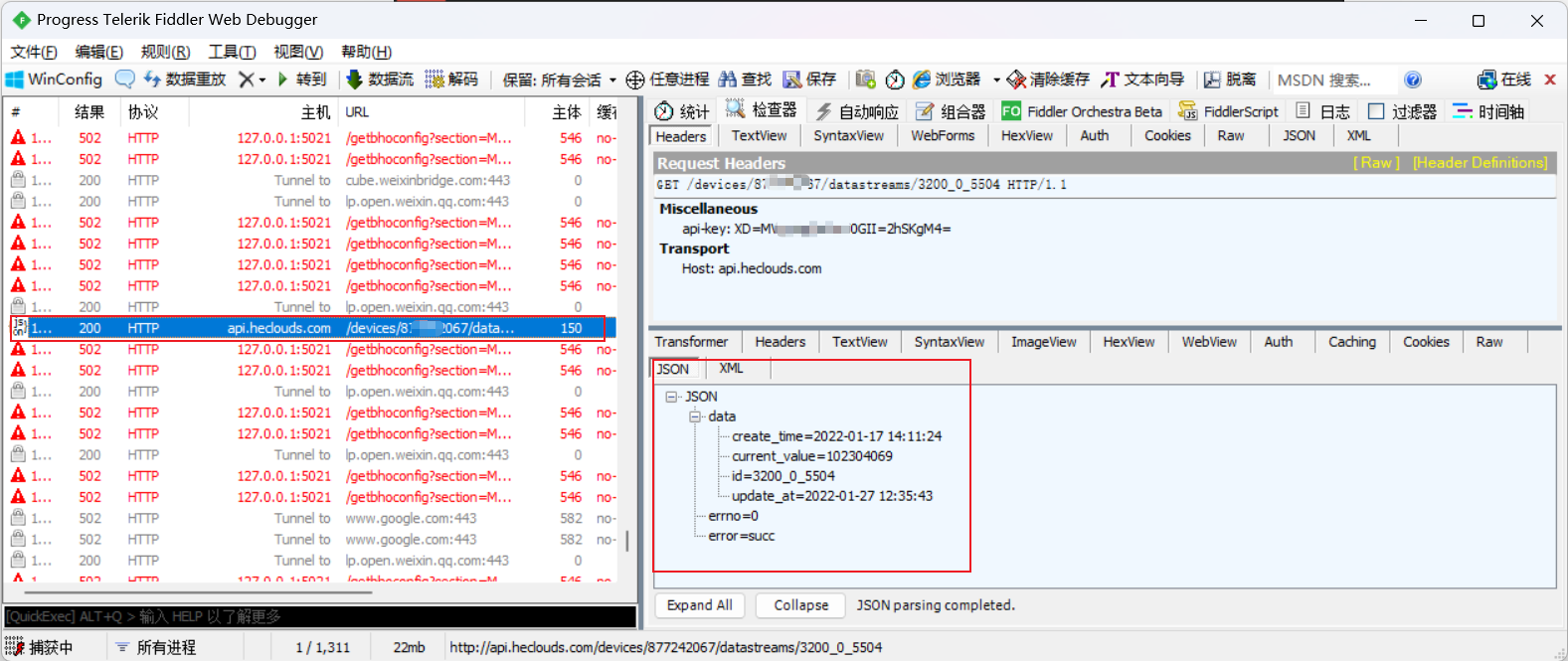

平台以HTTPS POST请求形式向第三方应用平台注册地址推送数据，推送数据相关信息以JSON串的形式置于HTTPS请求中的body部分。

  1. 消息
    消息有两种消息类型，分别为数据点消息和设备上下线消息。而数据点消息又分为单条数据点消息和数据点消息批量形式，数据点消息批量形式中的不同数据点是以不同时间戳区分的。
//数据点消息
{
	"errno": 0,
	"data": {
		"update_at": "2022-01-27 12:35:43",
		"id": "3200_0_5504",
		"create_time": "2022-01-17 14:11:24",
		"current_value": 102304069
	},
	"error": "succ"
}

//数据流消息
{
    "errno":0,
    "data":{
        "cursor":"25971_564280_1448961152173",
        "count":5,
        "datastreams":[
            {
                "datapoints":[
                    {
                        "at":"2022-03-01 17:10:24.981",
                        "value":"35"
                    },
                    {
                        "at":"2022-03-01 17:10:53.406",
                        "value":"38"
                    },
                    ...
                ],
                "id":"3200_0_5501"
            },
            ...
        ]
    },
    "error":"succ"
}
  1. 消息相关字段说明
    相关字段可以查询OneNET平台文档，这里不赘述。
API接口

这里只列举读写资源相关的API，详细的API介绍，大家可以查看官方文档。

  1. 平台相关API

  • 查询设备信息

    项目描述
    HTTP方法GET
    URLhttps://api.heclouds.com/devices/<device_id>
    HTTP头部api-key:xxxx-ffff-zzzzz，必须为可查看该设备的Key
    Content-Type:application/json
    请求返回{
    “errno”: 0,
    “data”: {
    “area”: “3”,
    “private”: false,
    “create_time”: “2022-01-09 17:40:53”,
    “act_time”: “2022-01-09 17:42:52”,
    “obsv”: true,
    “auth_info”: {
    “863409058100099”: “460044813808442”
    },
    “last_ct”: “2022-01-10 21:57:58”,
    “imsi”: “460044813808442”,
    “title”: “GeehyGasMeter02”,
    “tags”: [],
    “manufacturer”: “移远通信”,
    “obsv_st”: false,
    “protocol”: “LWM2M”,
    “rg_id”: “863409058100099”,
    “imsi_old”: [
    “460044813808442”
    ],
    “online”: false,
    “location”: {
    “lat”: 0,
    “lon”: 0
    },
    “id”: “878229973”,
    “datastreams”: [
    {
    “create_time”: “2022-01-09 17:43:40”,
    “uuid”: “5cad4abc-c25a-46bd-b0e7-7f0fe7c843dd”,
    “id”: “3303_0_5700”
    },
    {
    “create_time”: “2022-01-09 20:21:40”,
    “uuid”: “b8a891af-c714-415e-ac83-0d8b83c06f82”,
    “id”: “3200_0_5501”
    },
    {
    “create_time”: “2022-01-09 20:23:11”,
    “uuid”: “4d2d2f9a-07fb-4555-b609-ef04258e3396”,
    “id”: “3200_0_5500”
    },
    {
    “create_time”: “2022-01-09 20:45:05”,
    “uuid”: “c26488b6-c394-4507-8fb9-23e207c7f94b”,
    “id”: “3202_0_5600”
    },
    {
    “create_time”: “2022-01-09 20:45:14”,
    “uuid”: “85d877f4-40b0-48a4-9bb2-77f40d6016ad”,
    “id”: “3202_0_5601”
    },
    {
    “create_time”: “2022-01-09 20:45:18”,
    “uuid”: “b419c823-d7ad-4426-9b43-19eebf45dcd8”,
    “id”: “3202_0_5602”
    },
    {
    “create_time”: “2022-01-09 20:45:21”,
    “uuid”: “0f0785c8-658c-4d58-90b4-7806606e1b41”,
    “id”: “3202_0_5603”
    },
    {
    “create_time”: “2022-01-09 20:45:23”,
    “uuid”: “28c67b22-f680-48e6-b6b3-0f570f48fa69”,
    “id”: “3202_0_5604”
    }
    ],
    “desc”: “”
    },
    “error”: “succ”
    }

  • 读数据点

    项目描述
    HTTP方法GET
    URLhttps://api.heclouds.com/devices/<device_id>/datastreams/
    HTTP头部api-key:xxxx-ffff-zzzzz //必须为MasterKey
    HTTP参数“resource_id”:3200_0_5504, //资源ID号，必填
    HTTP响应响应消息内容{
    “errno”: 0,
    “data”: {
    “update_at”: “2022-01-27 12:35:43”,
    “id”: “3200_0_5504”,
    “create_time”: “2022-01-17 14:11:24”,
    “current_value”: 102304069
    },
    “error”: “succ”
    }
    说明1、响应消息中errno表示错误码，error表示错误原因。

  • 写数据点

    项目描述
    HTTP方法POST
    URLhttps://api.heclouds.com/devices/<device_id>/datapoints
    HTTP头部api-key:xxxx-ffff-zzzzz //必须为MasterKey
    HTTP参数{
    “datastreams”: [{
    “id”: “3200_0_5502”,
    “datapoints”: [{
    “at”: “2022-01-28T00:32:43”,
    “value”: 1
    }
    ]
    }
    ]
    }
    HTTP内容{
    “datastreams”: [{
    “id”: “3200_0_5502”,
    “datapoints”: [{
    “at”: “2022-01-28T00:32:43”,
    “value”: 1
    }
    ]
    }
    ]
    }
    HTTP响应响应消息内容{
    “errno”: 0,
    “error”: “succ”
    }
    说明1、响应消息中errno表示错误码，error表示错误原因。
  1. 设备相关API

  • 即时命令 - 读设备数据点

    项目描述
    HTTP方法GET
    URLhttps://api.heclouds.com/nbiot
    HTTP头部api-key:xxxx-ffff-zzzzz //必须为MasterKey
    HTTP参数“imei”:121, // nbiot设备的身份码，必填
    "obj_id":1212, //设备的object ID对应到平台模型中为数据流id，必填
    "obj_inst_id": 1212, // nbiot设备object下具体一个instance的id ，对应到平台模型中数据点key值的一部分，选填
    "res_id": 2122 ,// nbiot设备的资源id，选填
    HTTP响应响应消息内容{
    “errno”: 0,
    “error”: “succ”,
    “data”: [{
    “obj_inst_id”:123,
    “res”:[
    {
    “res_id”:1234,
    “val”: Object //可为boolean、string、long、double类型数据
    },
    ………
    ]
    },
    ………
    ]
    }
    说明1、响应消息中errno表示错误码，error表示错误原因。

  • 即时命令 - 写设备数据点

    项目描述
    HTTP方法POST
    URLhttps://api.heclouds.com/nbiot
    HTTP头部api-key:xxxx-ffff-zzzzz //必须为MasterKey
    HTTP参数“imei”:121, // nbiot设备的身份码，必填
    "obj_id":1212, //设备的object ID对应到平台模型中为数据流id，必填
    "obj_inst_id": 1212, // nbiot设备object下具体一个instance的id ，对应到平台模型中数据点key值的一部分，选填
    "mode": 1
    HTTP内容{
    “data”:[
    {
    “res_id”:5502,
    “val”:true
    }
    ]
    }
    HTTP响应响应消息内容{
    “errno”: 0,
    “error”: “succ”
    }
    说明1、响应消息中errno表示错误码，error表示错误原因。

  • 缓存命令 - 读设备数据点

    项目描述
    HTTP方法GET
    URLhttp://api.heclouds.com /nbiot/offline
    HTTP头部api-key:xxxx-ffff-zzzzz //必须为MasterKey
    HTTP参数“imei”:121, // nbiot设备的身份码，必填
    "obj_id":1212, //设备的object ID对应到平台模型中为数据流id，必填
    "obj_inst_id": 1212, // nbiot设备object下具体一个instance的id ，对应到平台模型中数据点key值的一部分，选填
    "res_id": 2122 ,// nbiot设备的资源id，选填
    “valid_time”: “2022-03-01T17:30:00”,//命令开始生效时间，必填且大于当前时间
    “expired_time”: “2022-03-02T17:30:00”,//命令过期时间,必填且大于valid_time
    “retry”:3 // [3-10]之间，表示失败重试次数（等待下一次设备update或者上线）,必填
    HTTP响应响应消息内容{
    “errno”: 0,
    “error”: “succ”,
    “data”: {
    “uuid”: “f195c6d1-7035-5747-a4ce-b6f6b09a2d73”
    }
    }
    说明1、响应消息中errno表示错误码，error表示错误原因。

  • 缓存命令 - 写设备数据点

    项目描述
    HTTP方法POST
    URLhttps://api.heclouds.com /nbiot/offline
    HTTP头部api-key:xxxx-ffff-zzzzz，//必须为MasterKey
    Content-Type:application/json
    HTTP参数“imei”:121, // nbiot设备的身份码，必填
    "obj_id":1212, //设备的object id , 对应到平台模型中为数据流id，必填
    "obj_inst_id": 1212, // nbiot设备object下具体一个instance的id ，对应到平台模型
    中数据点key值的一部分，必填
    "mode": 1
    “valid_time”: “2022-03-01T17:30:00”, //命令开始生效时间，必填大于当前时间
    “expired_time”: “2022-03-02T17:30:00”,//命令过期时间，必填且大于valid_time
    “retry”:3 //[3-10]之间，表示失败重试次数（等待下一次设备update或者上线）,必填
    HTTP内容{
    “data”: [{
    “res_id”:123,
    “type”:1, //可选，目前只支持为1，此时数据为十六进制字符串
    "val":Object //可为boolean、string、long、double
    },
    {…},
    …
    ]
    }
    HTTP响应响应消息内容{
    “errno”: 0,
    “error”: “succ”,
    “data”: {
    “uuid”: “432a877d-53ab-5dbb-8c51-4853f65d94fb”
    }
    }
    说明1、响应消息中errno表示错误码，error表示错误原因。
API测试工具

在开始小程序应用设计之前，我们需要用一些API测试工具来验证相关API接口是否正确。一般我们会用到“Fiddler”或者“ApiPost”这两款软件。

image-20220228232053688

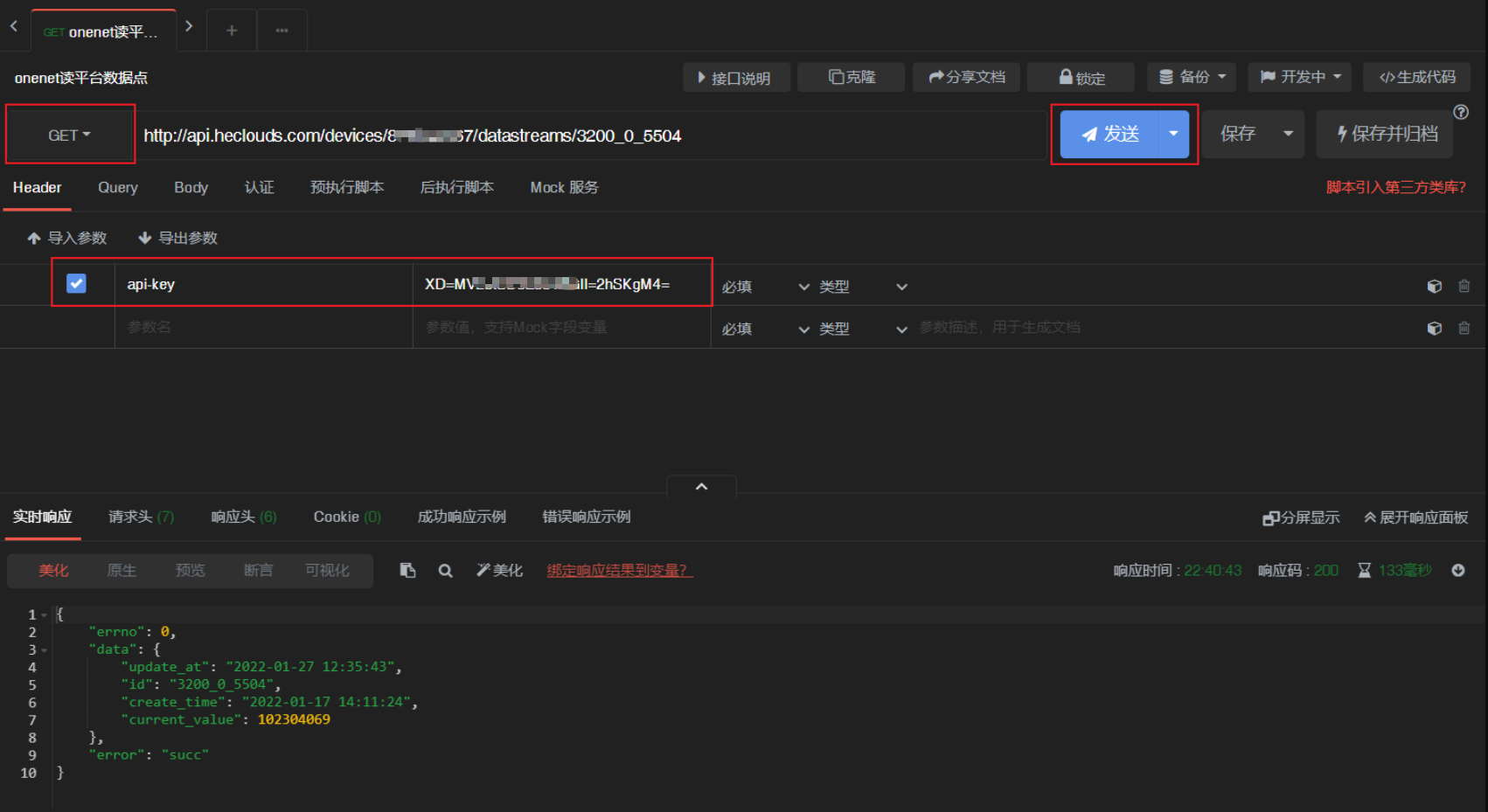

  1. ApiPost使用方法

    以读取平台数据点为例。新建API接口，选择HTTP方法为GET，填入读取平台数据点的URL。然后在HTTP头部填入api-key，最后点击”发送“按钮，即可获得平台的实时响应。

image-20220301224317236

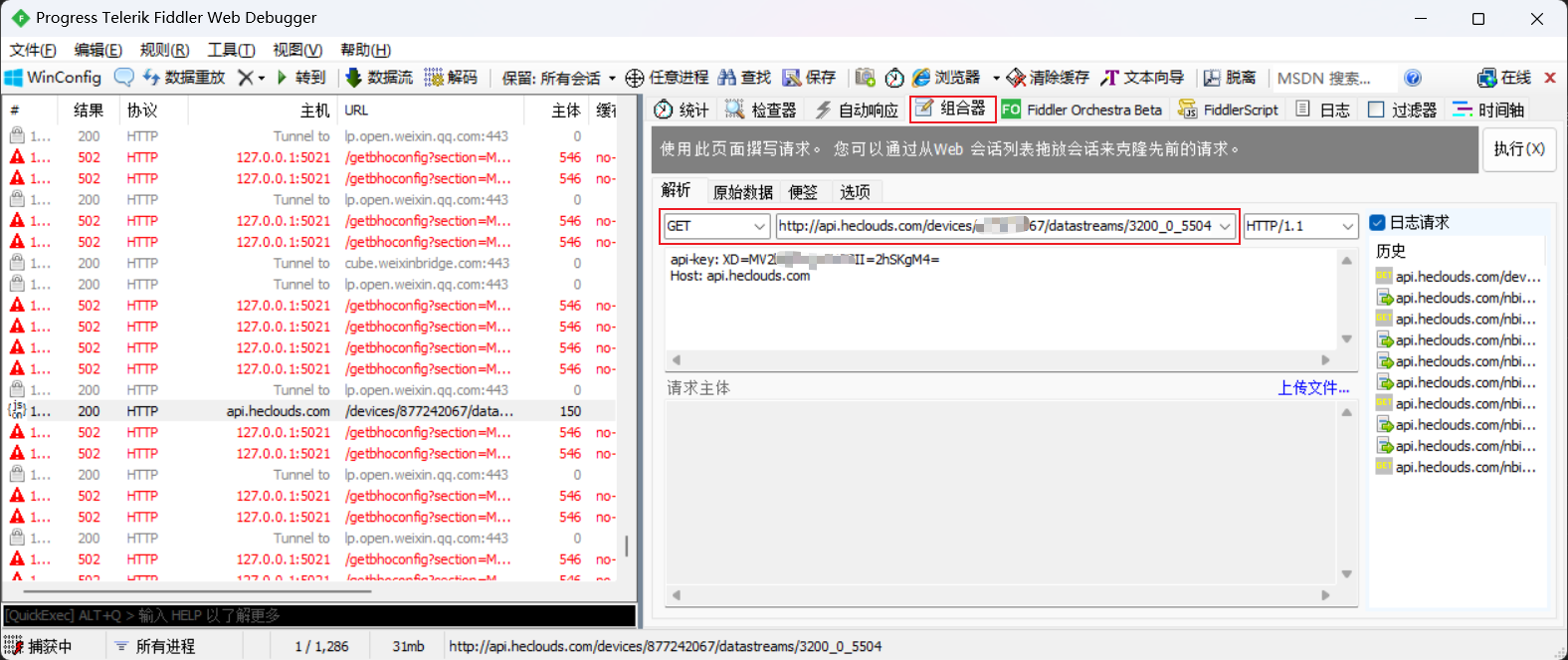

  1. Fiddler使用方法

以读取平台数据点为例。在“组合器”选项卡选择HTTP方法为GET，填入读取平台数据点的URL。然后在HTTP头部填入api-key，最后点击”执行“按钮。image-20220301224720902

等待一会即可在左侧的“查看器”看到响应。双击响应之后，可以查看JSON串等详细信息。
image-20220301224819782

小程序的UI设计

这里只列举部分UI，以气度数为例。

image-20220301160902886

  • 在.js页面文件中定义并初始化数据变量。
Page({

    /**
     * 页面的初始数据
     */
    data: {
        device_info:{
            flowQty:0,
            serialNum:0,
            productID:0,
            stdFlow:0.0,
            gasMoney:0.0,
            gasUnitPrice:0.0,
            gasMeterStatus:0,
            gasOnlineStatus:0,
            airValSta:false,
            //气度数
            stdFlowArr: [0,0,0,0,0,0,0,0],
            deviceName:"str",
            apiKey:"str",
            deviceID:0,
            deviceIMEI:0,
            deviceIMSI:0,
            deviceConnectStatus:false
        },
    },
}
  • 设计好UI并将页面数据绑定。
<view class="bg-white margin-top">
    <view class="flex flex-wrap solid-bottom padding-top padding-bottom align-center">
        <view class="basis-xs padding-left">
            <text class="text-cut">气度数：</text>
        </view>
        <view class="basis-lo justify-start text-center">
            <view class="grid col-10 align-center">
                <view class="bg-green-gs number-gs-f">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[0]}}</text>
                </view>
                <view class="bg-green-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[1]}}</text>
                </view>
                <view class="bg-green-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[2]}}</text>
                </view>
                <view class="bg-green-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[3]}}</text>
                </view>
                <view class="bg-green-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[4]}}</text>
                </view>
                <view class="bg-green-gs number-gs">
                    <text class="text-white">.</text>
                </view>
                <view class="bg-orange-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[5]}}</text>
                </view>
                <view class="bg-orange-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[6]}}</text>
                </view>
                <view class="bg-orange-gs number-gs">
                    <text class="text-white">{{gas_meter_info.stdFlowArr[7]}}</text>
                </view>
                <view class="padding-left">
                    <text>m³</text>
                </view>
            </view>
        </view>
    </view>
</view>
小程序的API请求实现
  1. 基础信息定义
    定义平台API和设备名称、接口等信息。
//onenet device info
var Test01 = {
    deviceName:"Test 01",
    apiKey:"XD=MV2btSD8Es022II=2hSKgM4=",
    deviceID:897824175,
    deviceIMEI:0,
    deviceIMSI:0,
    deviceConnectStatus:false,
}

const Host = "api.heclouds.com"
//get/post datapoints
const datapointsInfoURL = "https://api.heclouds.com/devices/"
const deviceInfoURL = "https://api.heclouds.com/devices/"
//get/post device resource cmd
const devResourceURL = "https://api.heclouds.com/nbiot?imei="    //在线
const devResOfflineURL = "http://api.heclouds.com/nbiot/offline?imei="  //离线

const stdFlowID = "3202_0_5600"        //标况量
const moneyID = "3200_0_5750"          //余额
  1. 获取设备信息
getDeviceInfo:function(e) {
    var that = this

    wx.request({
      url: deviceInfoURL + Test01.deviceID,
      header: {
        "api-key": Test01.apiKey
      },
      data: {

      },
      method:"GET",
      success(res) {
        console.log("**********getDeviceInfo start***********")
        console.log(res)
        Test01.deviceIMEI = res.data.data.rg_id
        Test01.deviceIMSI = res.data.data.imsi

        if (res.data.data.online) {
          Test01.deviceConnectStatus = true
          that.setData({
              "device_info[1].devOnlineStatus":1
          })
          console.log("online:%s",that.data.onlineStatus[that.data.device_info[1].gasOnlineStatus])
        } else {
          Test01.deviceConnectStatus = false
          that.setData({
              "device_info[1].gasOnlineStatus":0
          })
          console.log("offline:%s",that.data.onlineStatus[that.data.device_info[1].gasOnlineStatus])
        }
        that.data.device_info[1].deviceName = Test01.deviceName
        that.data.device_info[1].apiKey = Test01.apiKey
        that.data.device_info[1].deviceID = Test01.deviceID
        that.data.device_info[1].deviceIMEI = Test01.deviceIMEI
        that.data.device_info[1].deviceIMSI = Test01.deviceIMSI
        that.data.device_info[1].deviceConnectStatus = Test01.deviceConnectStatus
      },
      fail(res) {
        console.log("getDeviceInfo 请求失败")
        app.showToast("请求数据失败")
        Test01.deviceConnectStatus = false
        that.data.device_info[1].deviceConnectStatus = false
      },
      complete() {
          console.log("**********getDeviceInfo end***********")
      }
    })
  }
  1. 读写平台数据
  • 读取平台数据点
getPlatfromDatapoint:function(apiKey, deviceID, objID, objInsID, resID) {
    var that = this
    var getUrl = datapointsInfoURL + deviceID + "/datastreams/" +  objID +'_' + objInsID + '_' + resID
    return new Promise(function (resolve, reject) {
        wx.request({
            url: getUrl,
            header: {
                "Host":Host,
                "api-key":apiKey
            },
            data: {

            },
            method:'GET',
            success(res) {
                //通过resolve返回请求的数据
                resolve(res)
            },
            fail(res) {
                console.log("getPlatfromDatapoint 请求失败")
            },
            complete() {
            }
            })
    })
}
  • 写平台数据点
//获取json时间戳
formatTimeStamp:function() {
    var timeStamp = new Date()
    var year = timeStamp.getFullYear()
    var month = (timeStamp.getMonth() + 1).toString()
    var day = timeStamp.getDate().toString()
    var hour = timeStamp.getHours().toString()
    var minute = timeStamp.getMinutes().toString()
    var second = timeStamp.getSeconds().toString()

    month = month.length < 2 ? '0' + month : month
    day = day.length < 2 ? '0' + day : day
    hour = hour.length < 2 ? '0' + hour : hour
    minute = minute.length < 2 ? '0' + minute : minute
    second = second.length < 2 ? '0' + second : second

    timeStampJSON = year + '-' + month + '-' + day + 'T' + hour + ':' + minute + ':' + second
}
//写平台数据点
setPlatfromDatapoint:function(apiKey, deviceID, objID, objInsID, resID, value) {
    var that = this
    var datastreamsID = objID + '_' + objInsID + '_' + resID
    var postUrl = datapointsInfoURL + deviceID + "/datapoints"

    that.formatTimeStamp()
    let data ={
        "datastreams": [{
            "id": datastreamsID,
            "datapoints": [{
                    "at": timeStampJSON,
                    "value": value
                }
            ]
        }
    ]
    }
    return new Promise(function (resolve, reject) {
        wx.request({
            url: postUrl,
            method:'POST',
            header: {
                "Host":Host,
                "api-key":apiKey,
                "content-type": 'application/json',
            },
            data: JSON.stringify(data),
            success(res) {
                //通过resolve返回请求的数据
                resolve(res)
            },
            fail(res) {
                console.log("setPlatfromDatapoint 请求失败")
            },
            complete() {
            }
        })
    })
}
  1. 读写设备数据（缓存命令）
    在设备离线状态下，我们可以调用缓存命令对设备进行操作。其原理是用户设置命令开始生效时间和命令过期时间，在此时间段内，OneNET平台对缓存命令进行缓存，当终端设备上线时，平台下发缓存的命令到终端设备。如果超过此有效时间段，平台将清处缓存命令缓存。
    和“即时”读写设备的区别在于API中去掉缓存命令读写设备数据的offline及expired_time字段。大家感兴趣，可以查阅官方API手册实现。
  • 离线获取设备数据点
//合成命令过期时间
expiredTimeStamp:function() {
    var timeStamp = new Date()
    var year = timeStamp.getFullYear()
    var month = (timeStamp.getMonth() + 1).toString()
    var day = (timeStamp.getDate() + 1).toString()
    var hour = timeStamp.getHours().toString()
    var minute = timeStamp.getMinutes().toString()
    var second = timeStamp.getSeconds().toString()

    month = month.length < 2 ? '0' + month : month
    day = day.length < 2 ? '0' + day : day
    hour = hour.length < 2 ? '0' + hour : hour
    minute = minute.length < 2 ? '0' + minute : minute
    second = second.length < 2 ? '0' + second : second

    expiredTimeStamp = year + '-' + month + '-' + day + 'T' + hour + ':' + minute + ':' + second
},
//离线获取设备数据点
getDeviceDatapointOffline:function(apiKey, deviceID, objID, objInsID, resID) {
    var that = this
    var retry = 3
    that.expiredTimeStamp()

    var getUrl = devResOfflineURL + that.data.gas_meter_info.deviceIMEI + "&obj_id=" + objID + "&obj_inst_id=" + objInsID + "&res_id=" + resID + '&expired_time=' + expiredTimeStamp + '&retry' + retry

    return new Promise(function (resolve, reject) {
        wx.request({
          url: getUrl,
          header: {
              "Host":Host,
              "api-key":apiKey,
          },
          data: {

          },
          method:'GET',
          success(res) {
              resolve(res)
          },
          fail(res) {
              console.log("getDeviceDatapointOffline 请求失败")
          },
          complete() {

          }
        })
    })
},
  • 离线写设备数据点
//离线写设备数据点
setDeviceDatapointOffline:function(apiKey, deviceID, objID, objInsID, resID, value) {
    var that = this
    var retry = 3
    var mode = 2
    let data ={
        "data":[
            {
                "res_id":resID,
                "val":value
            }
        ]
    }
    that.expiredTimeStamp()

    var postUrl = devResOfflineURL + that.data.gas_meter_info.deviceIMEI + "&obj_id=" + objID + "&obj_inst_id=" + objInsID + '&expired_time=' + expiredTimeStamp + '&retry' + retry + '&mode=' + mode

    return new Promise(function (resolve, reject) {
        wx.request({
            url: postUrl,
            method:'POST',
            header: {
                "Host":Host,
                "api-key":apiKey,
                "content-type": 'application/json',
            },
            data: JSON.stringify(data),
            success(res) {
                resolve(res)
            },
            fail(res) {
                console.log("setDeviceDatapointOffline 请求失败")
            },
            complete() {

            }
        })
    })
}
STM32+ESP8266+MQTT协议连接OneNet物联网平台
走向CTO的路上...
07-23 3091
STM32是一种功能强大的微控制器，ESP8266是一种经济实惠的Wi-Fi模组，OneNet物联网平台是一个功能丰富的物联网平台。将STM32、ESP8266和MQTT协议结合起来，可以实现STM32设备与OneNet物联网平台的连接，从而实现远程监控、数据采集、设备控制等功能。STM32+ESP8266+MQTT协议是一种常用的物联网连接方案，具有成本低、功耗低、易于使用等优点。该方案可以应用于各种物联网场景，实现远程监控、数据采集、设备控制等功能。
玩转OneNET物联网平台之简介_onenet物模型和数据流的区别
2401_87555420的博客
10-28 1326
在进入OneNet系列之前，我们先来了解一下OneNet平台。读者可以自行阅读OneNet官方文档，博哥这里只是做到抛砖引玉的作用。OneNET定位为PaaS服务，即在物联网应用和真实设备之间搭建高效、稳定、安全的应用平台面向设备，适配多种网络环境和常见传输协议（包括我们讲的MQTT、HTTP等），提供各类硬件终端的快速接入方案和设备管理服务；面向企业应用。
安卓android向onenet物联网云平台请求数据（接入协议mqtts）
m0_53707852的博客
03-15 4066
使用android向onenet物联网云平台请求数据。
oneNET连接配置参数说明
qq_24429681的博客
08-19 814
一、产品ID和Master-APIkey 二、设备注册码 正式环境注册码：在接入设备时，请将以该注册码写入到设备中，只用于设备注册。
协议-LwM2M
最新发布
william_myq的博客
03-01 889
什么是LWM2M协议?
阿里云物联网和移动OneNet初步使用感受
NicolasLearner的博客
05-03 5115
浅谈阿里云物联网和移动OneNet初步使用感受 阿里云物联网与OneNet * 阿里云物联 OneNet 阿里云物联的配置 生成一个适合你的列表 创建一个表格 * 设定内容居中、居左、居右 SmartyPants 创建一个自定义列表 如何创建一个注脚 注释也是必不可少的 KaTeX数学公式 新的甘特图功能，丰富你的文章
STM32通过ESP8266（MQTT）连接新版ONENET（2024/4/23）（保姆级教程）附运行结果
热门推荐
qq_52608074的博客
04-23 2万+
本篇文章对STM32通过ESP8266（MQTT协议）连接最新版的ONENET做一个非常详细的教程。加入小光嵌入式交流群（qq群号：737327353）免费下载全部源码哦！
手把手stm32与Onenet联网配置步骤
qq_57484399的博客
07-24 3277
本文附件联网附件:本工程全部文件:注意事项:(1) 设备不在线, 是 容量不达标, 启动配置文件配置成 800即可(2) 服务器在线, 但是上传属性undefine,调试:核实变量标识符是否对应, 还有上传变量类型是否对应(调试方法,单个下发,逐个调试)(3) 下发信息不成功,调试:核实下发信息时,cjson拆包变量是否对应,是否赋值本地变量 (调试方法,单个下发,逐个调试)(4)在了解完整个流程后, 可以通过修改服务器和key值,以及服务器变量,进行快速使用示例工程. 无需重复构建。
工业互联网 第 4 章 各类工业互联网平台介绍以及OneNET平台使用
dy22511825的专栏
06-20 3067
1.工业互联网平台公司 目前世界上有几十家工业互联网平台： 国内： 国外： 2.OneNET平台介绍 OneNET是中国移动打造的高效、稳定、安全的物联网开放平台。OneNET支持适配各种网络环境和协议类型，可实现各种传感器和智能硬件的快速接入，提供丰富的API和应用模板以支撑各类行业应用和智能硬件的开发，有效降低物联网应用开发和部署成本，满足物联网领域设备连接、协议适配、数据存储、数据安全以及大数据分析等平台级服务需求。 功能架构： 客户收益： OneNET已构建“云.
SAC07GSA基于移动OneNET物联网平台的配置方法
07-29
OneNET物联网平台是中移动推出的一个物联网开放平台，提供了包括设备管理、数据通信、应用开发等在内的一整套物联网服务。 描述部分强调了SAC07GSA是专为共享经济和远程工业控制设计，其特点在于简化了配置流程，...
多个ADC传感器采集通过WIFI发送到ONENET云端物联网手机随时随地看~.rar
10-24
“多个ADC传感器采集通过WIFI发送到ONENET云端物联网手机随时随地看”很可能包含了一份详细的设计文档或教程，涵盖了从硬件选型、传感器接口设计、WIFI模块配置、ONENET平台的集成，到手机应用的开发等多个环节。...
1.OneNET-V3.2-开发板基础学习例程_OneNET平台_onenet开发板官方基础例程_物联网_
10-04
7. **API接口开发**：学习如何利用OneNET提供的RESTful API，开发自定义的应用和服务，实现更复杂的业务逻辑。 8. **实战项目**：通过实际操作，例如搭建一个环境监测系统，了解从硬件配置、数据采集、数据上传、到...
OneNET物联网平台介绍
Vermont_的博客
06-01 1万+
OneNET定位为PaaS服务，即在物联网应用和真实设备之间搭建高效、稳定、安全的应用平台：面向设备，适配多种网络环境和常见传输协议，提供各类硬件终端的快速接入方案和设备管理服务；面向应用层，提供丰富的API和数据分发能力以满足各类行业应用系统的开发需求，使物联网企业可以更加专注于自身应用的开发，而不用将工作重心放在设备接入层的环境搭建上，从而缩短物联网系统的形成周期，降低企业研发、运营和运维成本。 平台概述 1.1 平台简介 OneNET是中国移动打造的高效、稳定、安全的物联网开放平台。OneNET
【物联网专题】2.1_设备管理平台_什么是产品？
Coinker的博客
07-15 2077
——你相信什么，你就能看见什么。 什么是物联网平台中的产品（Product）？ 产品实际上是对不同设备型号的一个抽象。 每个产品有唯一的key，叫做ProductKey。 那么产品和设备有什么关系呢？ 所有的设备都以产品为主体进行创建，并继承产品的物模型等属性。 其实产品和设备的关系更像是面向对象开发中的抽象类和子类的关系。 抽象类就是对子类的抽象，产品就是对设备的抽象。 比如 Phone_5G 表示手机这个产品, XiaoMi11、HuaWeiMate40、iPhone12这些就表示设备。 ...
【基础】LwM2M 通讯协议
情绪瓜皮皮丶的学习之路
06-06 3070
整理总结了 LwM2M 协议的基础，利用 Java 简单实现了 LwM2M 客户端
LWM2M初步了解
guotao1983的博客
10-15 1万+
LWM2M初步了解 LWM2M全称lightweight Machine to Machine，是一种物联网协议，主要可以使用在资源受限(包括存储、功耗等)的嵌入式设备上 协议层次结构 LWM2M属于应用层协议，位于CoAP协议之上，而CoAP可以进行DTLS加密处理，最后通过UDP或SMS方式传送。   物联网热了几年，最基本以及广泛的应用还只是 Device Management...
设备接入（LWM2M协议）
leo_1993的博客
04-07 4361
Register(注册/登录) Register接口用于设备向平台进行注册，通过发送CoAP POST请求到平台进行身份认证，认证通过，则设备被激活；认证失败，平台会向设备返回失败码。交互流程如下图所示： LWM2M业务数据通过CoAP协议进行封装，参数定义参见下表: Update(更新) 在lifetime超期之前，设备需要发起Update流程，否则平台会认为设备离线，再次连接需要重新发起Register，当设备参数（lifetime、binding mode、ObjectLinks等）发生变化，.
物联网协议篇（2）：LWM2M协议
weixin_39506322的博客
08-11 1032
全称定义组织目标：为物联网设备的管理和应用提供一套轻量级、标准通用的协议，以实现快速部署M2M业务。
LwM2M协议
金溪的博客
07-02 2404
LwM2M的全称是Lightweight Machine-To-Machine, 它是由OMA提出并定义的. 1. 引导接口 引导接口的目的是向LwM2M客户端提供注册到LwM2M服务器的必要信息. 这些引导信息可以是由生产厂家预先存储在设备中, 也可以通过上下文提到的LwM2M引导服务器或者智能卡提前写入设备. 2. 客户端注册接口 注册接口的目的是使用LwM2M客户端与LwM2M服务器...
SAC07GSA：基于移动OneNET物联网平台的简易配置教程
SAC07GSA是一款由上海琅铭电子科技有限公司专为共享经济和远程工业控制设计的GPRS远程继电器，它利用中国移动的OneNET物联网平台进行通信。这款设备简化了配置过程，即使是软件背景的用户也能轻松上手。 配置SAC07...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

MorroMaker

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
