前言

做过嵌入式产品软件在线升级的朋友，肯定对 .hex 文件比较熟悉（当然也有可能是 .bin）。

那么 hex文件 内存储的数据是怎么样的呢？个人认为了解它可避免设计处冗余的升级协议。

为此，我生成了两个 .hex 文件，通过 Sublime Text 查看其存储格式。

存储格式

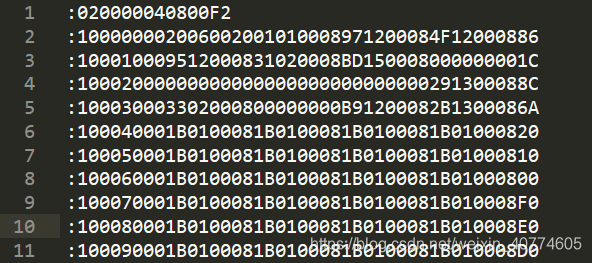

*.hex 文件 节选
在这里插入图片描述
可以发现其存储非常有规律，且以行为单位。

我们以 :02 0000 04 08 00 F2 为例,可以发现其:

以:开头；以换行表示结束
“02”为16进制数据，表示该帧的数据长度为2
“0000”表示0x0000，是该帧数据的起始地址；
“04”为功能码，用来标识扩展线性地址的记录。

功能码主要有：
- 00 - Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
- 01 - 文件结束标志：用来标识文件结束，放在文件的最后，标识HEX文件的结尾
- 02 - 扩展段地址记录：用来标识扩展段地址的记录
- 03 - 开始段地址记录：开始段地址记录
- 04 - 扩展线性地址记录：用来标识扩展线性地址的记录
- 05 - 开始线性地址记录：开始线性地址记录
数据内容，这里有两位数据，分别是 0x80 和0x00

数据校验位，F2 为除去:外其他各位的校验和校验

实现示例：

/*校验和校验 */
public static byte CheckSum(byte[] frame){

    byte re = 0;

    for(int i = 0; i < frame.length; i++){
        re += frame[i];
    }

    return (byte) (~re + 1);
}
