我们在平常使用keil下载的时候使用的是axf格式的文件,里面不仅有代码指令信息,也包含了调试信息。
今天来一起看看怎么将公司或者自己生成的那些看不到源码的hex文件烧录到芯片中~
假设你现在有一个hex文件,名字叫***“woshinibabadepengyoudexiaoshu.hex”***。
第一步:新建一个工程,工程的名字可以任意选取,将hex文件添加到新建的文件目录下即可。

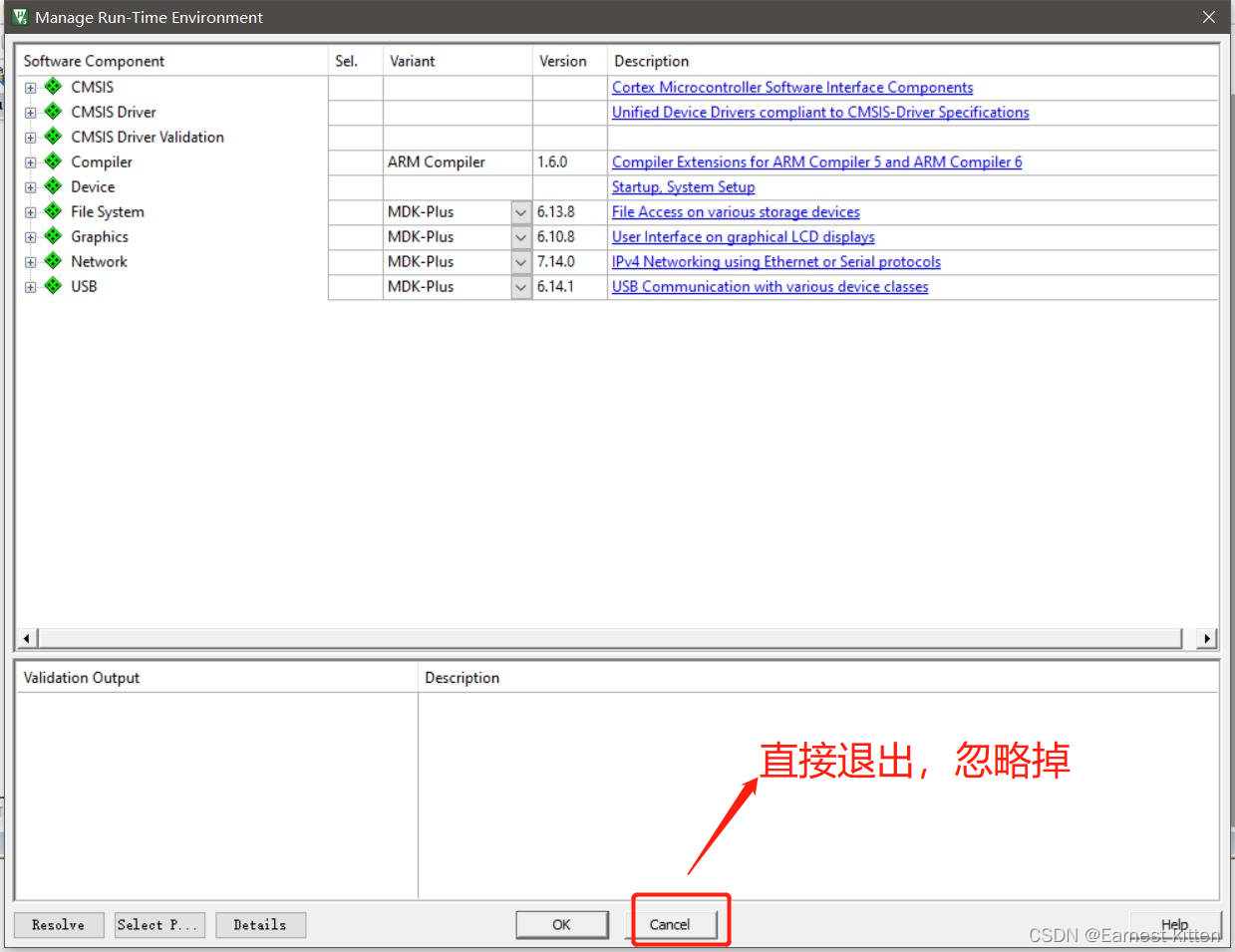

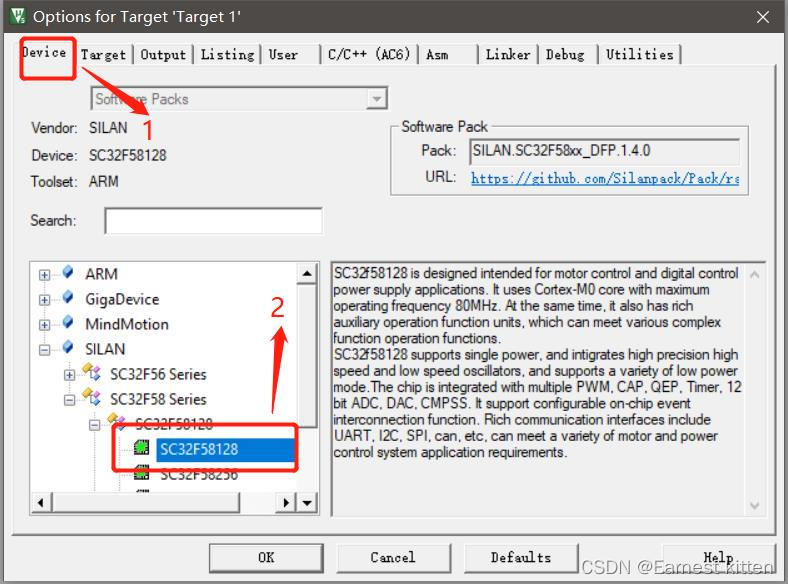

第二步:选择芯片的型号,选择自己使用的芯片型号,选过之后keil5会自动弹出来一个补全代码的功能,这时忽略它。
在这里插入图片描述

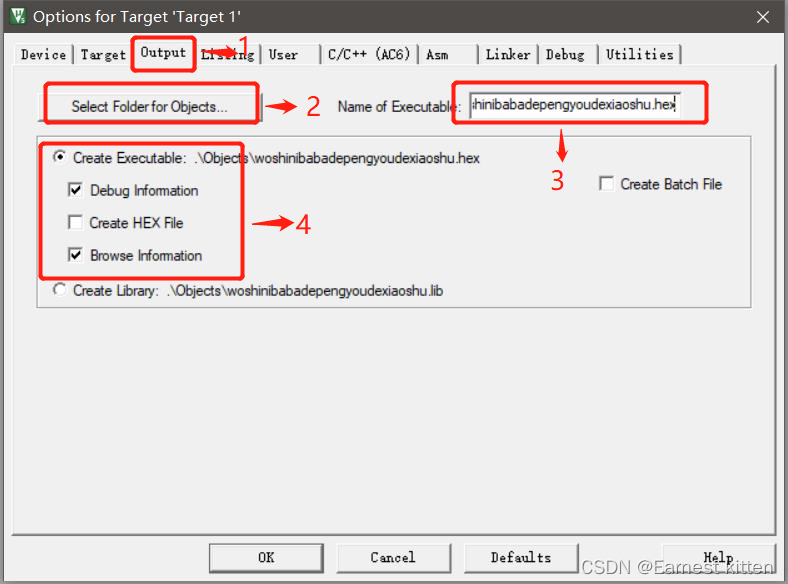

第三步:配置魔法棒的Output部分
这要说一下:
注意步骤2,选取第一步你放hex文件的位置,
步骤3一定要把**“.hex”**这几个字母也加进去!
步骤4的Create HEX File可选可不选,生成时需要点上。

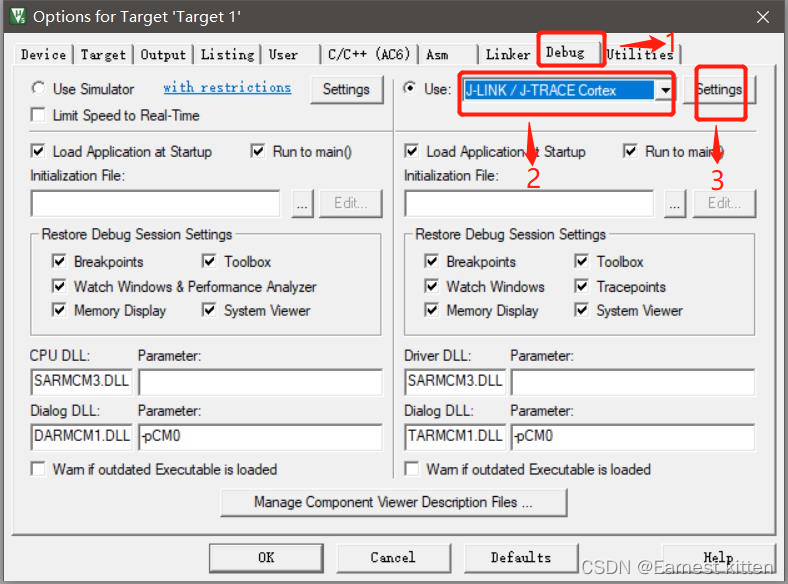

第四步:配置Debug部分

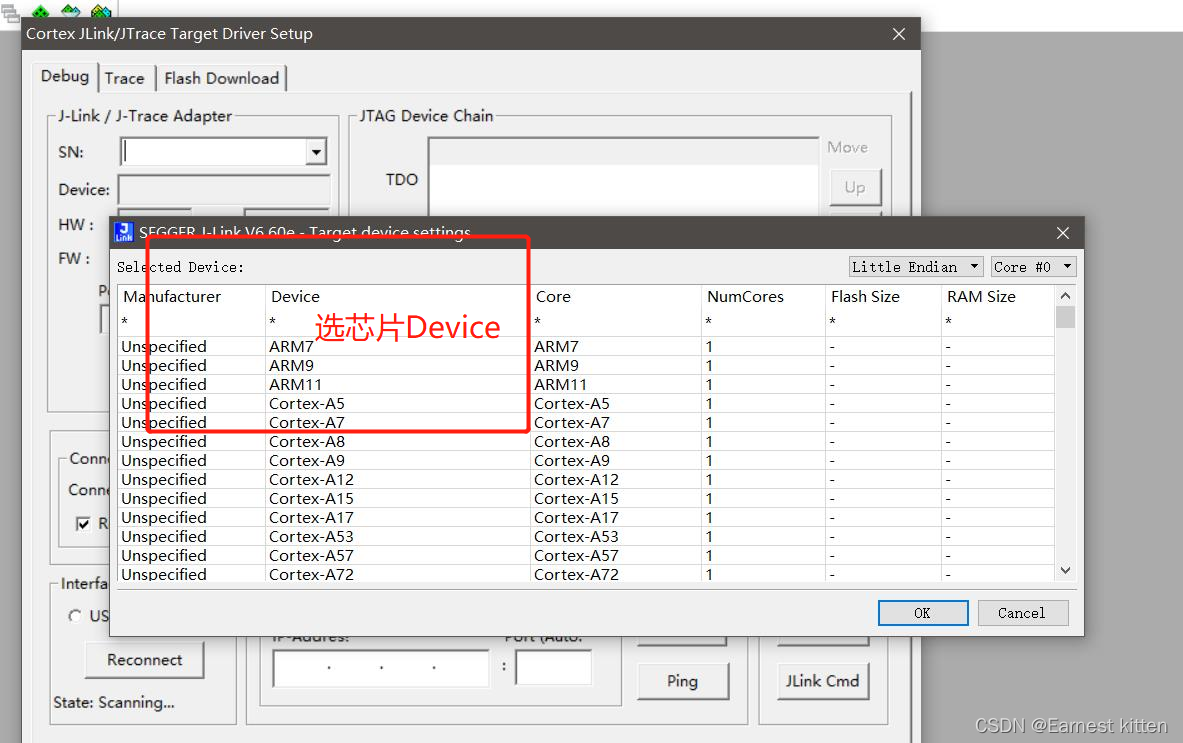

步骤3点进去
我是用的MO,所以就点选确认“Cortex-Mo”

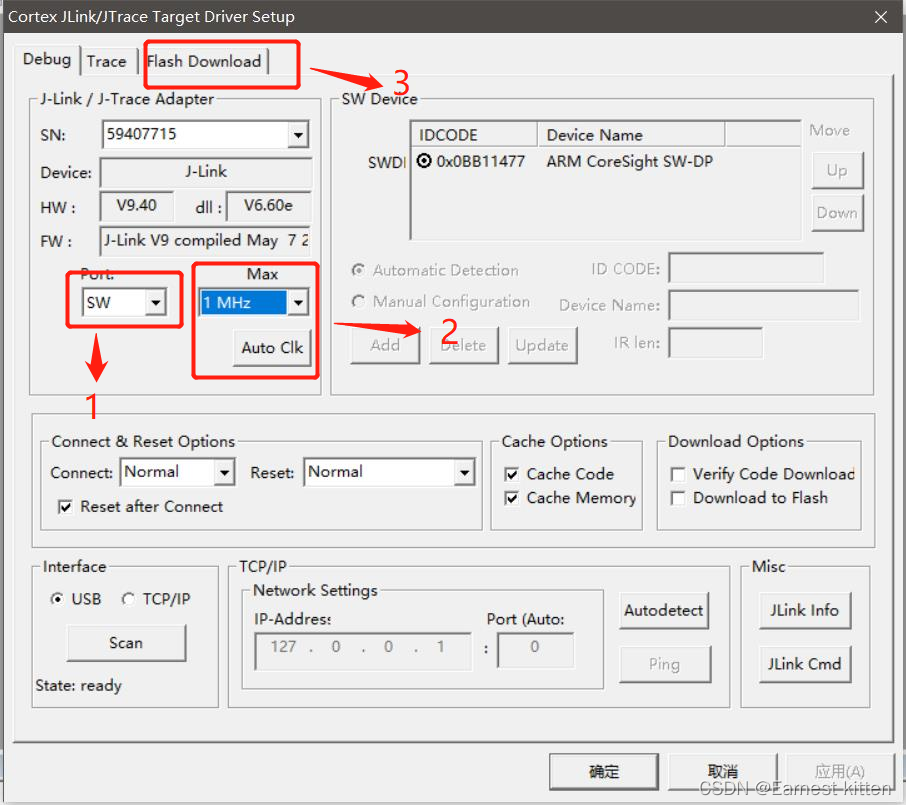

步骤2我选的是1M。你们可以试试其他的,芯片和仿真器支持的话应该都可以
步骤1按照我的勾选来,Reset and Run勾选上是下载之后就运行的意思。
步骤2选择好芯片的Flash.

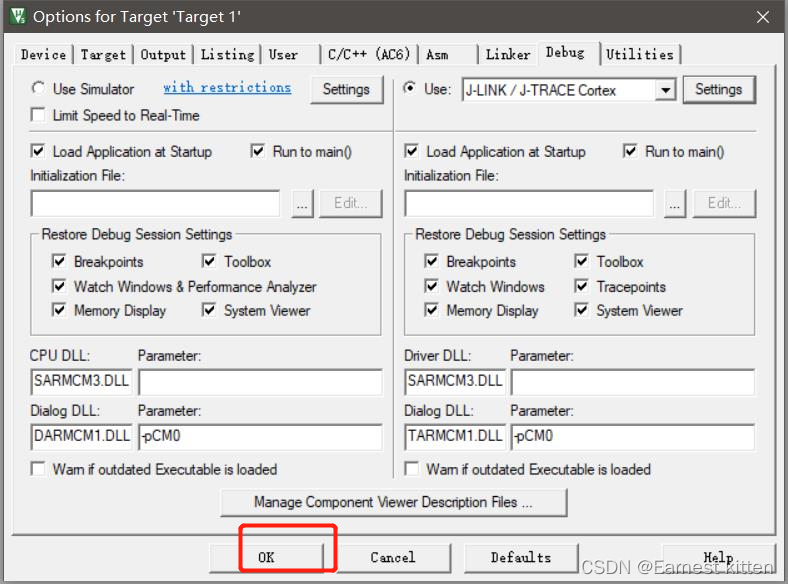

按照上面的步骤设置完成后,要记得点OK

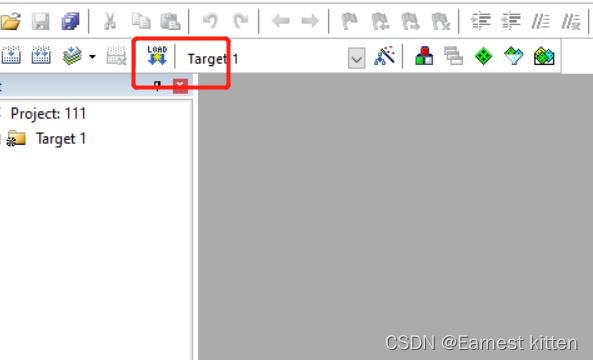

之后就可以下载了。
就这么简单,拜拜!
