本文介绍了如何使用PyQt5和pyqtgraph库进行实时数据绘制，详细讨论了两种实时绘制模式：固定x轴范围的数据左移展示和数据随x轴一起左移。通过实例代码解析了这两种模式的工作原理，并展示了如何将它们转化为PlotWidget形式，便于在GUI应用中集成。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

提到 GUI 绘图，大家可能第一反应是 OpenGL 和 Matplotlib，但其实基于 Qt 平台还有个功能强大的 pyqtgraph 绘图库，不仅支持丰富的图形种类，还能实时更新绘图数据并进行交互式操作。

不同于网上其他文章或代码讲解，今天我们集中只关注实时绘制数据功能的实现。为了更精准学习该 pyqtgraph 模块功能，我们将参考官方给出的实例来边学边练。

1. pyqtgraph 简介

1.1 pyqtgraph 特点

关于 pyqtgraph 与 Matplotlib 的对比，大致要点如下：

pyqtgraph 在画图方面不如 Matplotlib 功能完整和成熟，但运行更快
Matplotlib 旨在绘制高质量图像，pyqtgraph 则主要面向数据抓取和数据分析的应用
相比 Matplotlib，pyqtgraph 对 python 和 qt 编程更亲和
pyqtgraph 具备更好的图像交互、3D展示等

1.2 pyqtgraph 安装

一般配合 PyQt5 使用，这些都要预先安装好，我们这里只提 pyqtgraph 相关：

pip install pyqtgraph

1.3 pyqtgraph 实例全集

官方专门给出了一个实例集合，包含了展示与源码，非常方便学习，通过以下代码来运行：

import pyqtgraph.examples
pyqtgraph.examples.run()

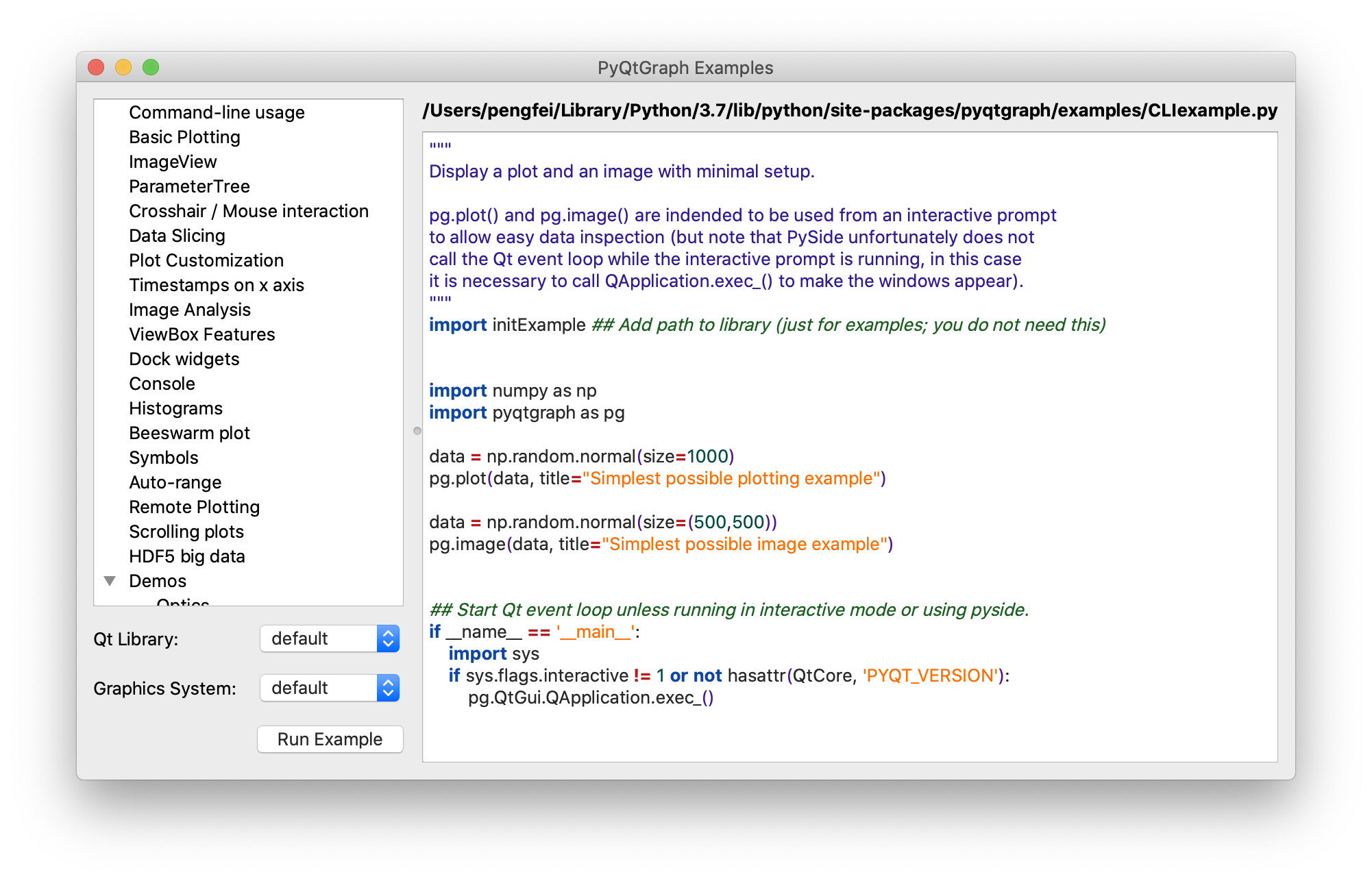

运行后，会出现如下 GUI 界面
实例合集

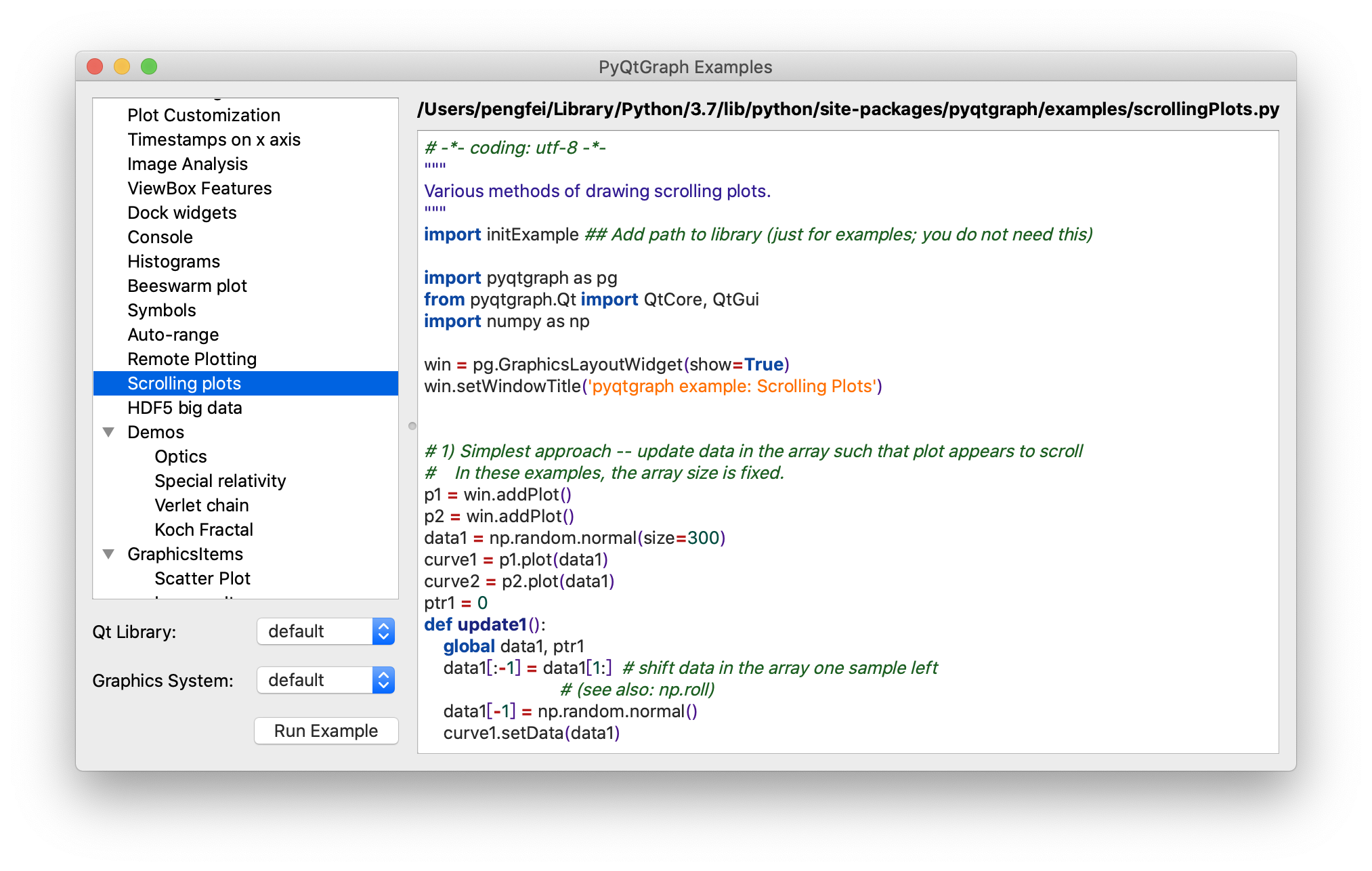

今天我们主要关注实时绘制数据，找到左侧目录中的 “Scrolling plots”，单击右侧可以看到源码

选中特定功能
双击或者点击下方的 “Run Example” 便可展示运行效果：

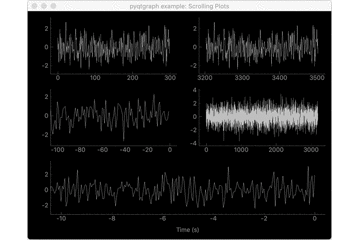

动图展示

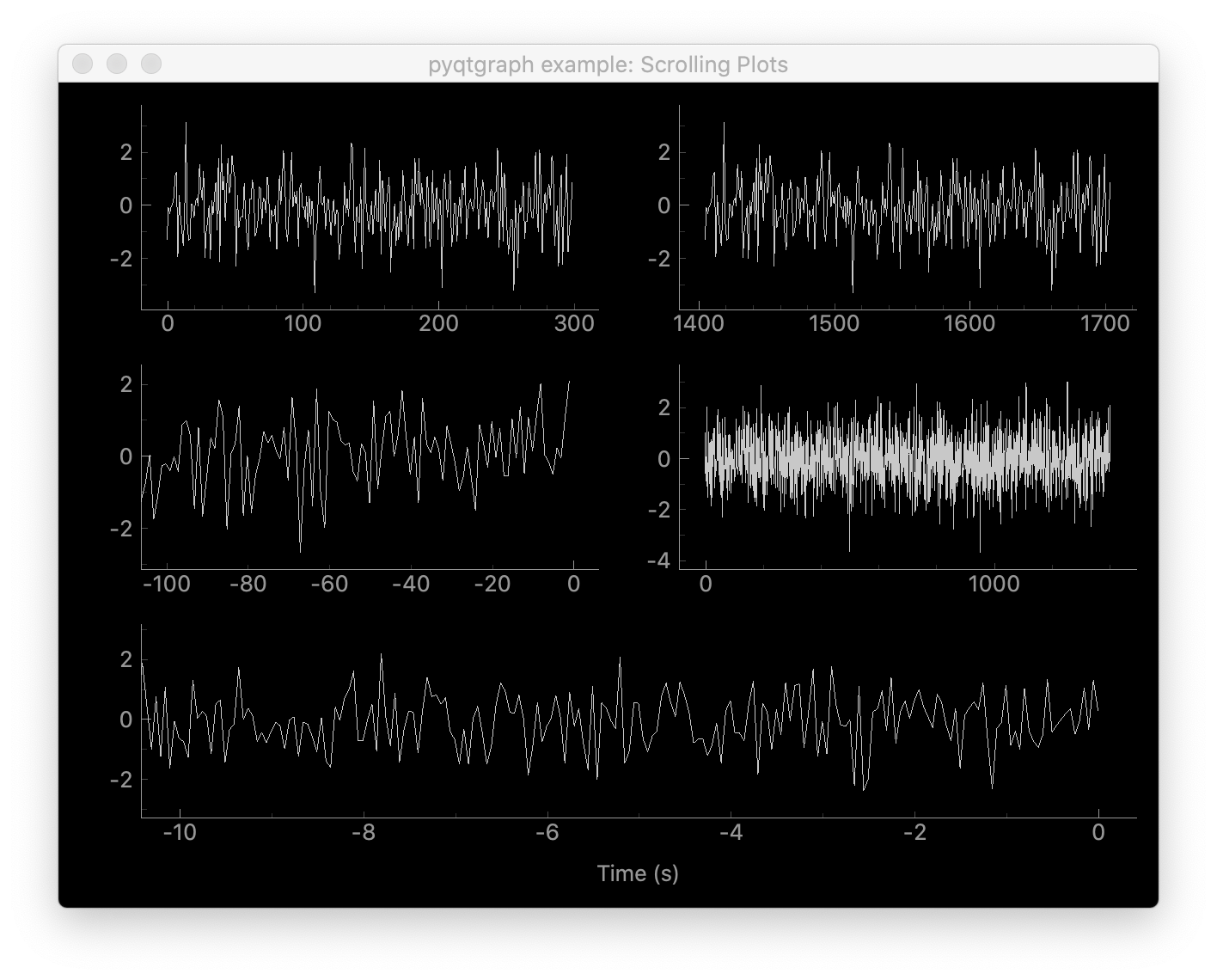

特定截图：
动态截图

2. 实时绘制学习

结合着实例代码和演示效果，我们可以看到有如下不同实时展示模式：

模式1: 从 0 开始固定 x 轴数值范围，数据在该范围内向左移动展示
模式2: 数据带着 x 轴坐标一起向左移动展示
模式3: 固定 x 轴数值右侧范围到 0，数据左移展示
模式4: 左侧固定从 0 开始，数据累积展示
模式5: 数据范围右侧截止到 0，但仍可查看大于 0 范围

2.1 模式1: 固定 x 范围，左移展示数据

2.1.1 模式1效果

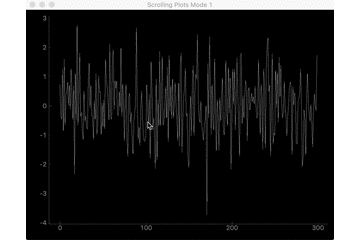

模式1 效果

2.1.2 实例1代码

我们可以在实例汇总的代码中将该部分代码抽离出来，大致如下：

import pyqtgraph as pg
from pyqtgraph.Qt import QtCore, QtGui
import numpy as np

win = pg.GraphicsLayoutWidget(show=True)
win.setWindowTitle('Scrolling Plots Mode 1')

p1 = win.addPlot()
data1 = np.random.normal(size=300)

curve1 = p1.plot(data1)


def update1():
    global data1, ptr1
    data1[:-1] = data1[1:]  # shift data in the array one sample left
    # (see also: np.roll)
    data1[-1] = np.random.normal()
    curve1.setData(data1)


timer = pg.QtCore.QTimer()
timer.timeout.connect(update1)
timer.start
