深入理解 CBAM：卷积块注意力模块

引言

在深度学习领域，尤其是计算机视觉任务中，模型对于特征的有效提取和关注至关重要。卷积神经网络（CNNs）虽然在图像分类、目标检测等任务中取得了显著成果，但如何让模型更加智能地聚焦关键特征，一直是研究的热点。CBAM（Convolutional Block Attention Module），即卷积块注意力模块，作为一种轻量级且高效的注意力机制，为我们提供了一种强大的解决方案。今天，就让我们深入剖析 CBAM 的原理、结构和应用。

一、CBAM 是什么

CBAM 是一种能够集成到任何卷积神经网络架构中的注意力模块。它的核心目标是通过学习的方式，自动获取特征图在通道和空间维度上的重要性，进而对特征图进行自适应调整，增强重要特征，抑制不重要特征，提升模型的特征表达能力和性能。简单来说，它就像是给模型装上了 “智能眼镜”，让模型能够更精准地看到图像中关键的部分。

二、CBAM 的结构

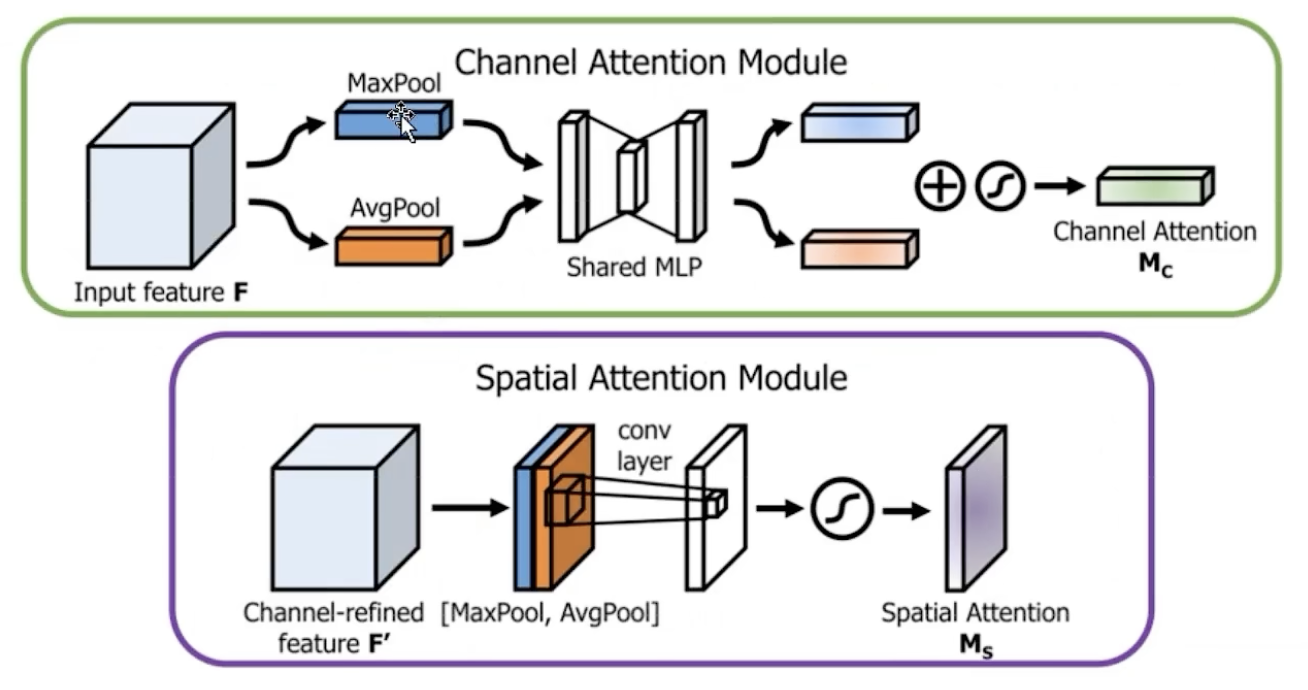

CBAM 由两个主要部分组成：通道注意力模块（Channel Attention Module）和空间注意力模块（Spatial Attention Module）。这两个模块顺序连接，共同作用于输入的特征图。下面我们结合图片（如下）来详细讲解。

（一）通道注意力模块

通道注意力模块关注的是 “what”，也就是哪些特征是有意义的。其工作流程如下：

1. 全局池化操作：对于输入的特征图 F，分别在空间维度上进行全局平均池化（AvgPool）和全局最大池化（MaxPool）操作。这一步就像是从不同角度对特征图进行 “压缩”，得到两个不同的全局特征描述。
2. 多层感知机（MLP）处理：将上述得到的两个全局特征描述送入一个共享的多层感知机（MLP）。MLP 会对这些特征进行一系列的非线性变换，提取更高级的特征信息。
3. 融合与激活：经过 MLP 处理后的两个结果进行相加操作，然后通过一个 Sigmoid 激活函数，得到通道注意力图 \(M_c\)。这个注意力图中的每个值都代表了对应通道的重要性权重，值越大，表示该通道的特征越重要。

（二）空间注意力模块

空间注意力模块关注的是 “where”，即重要特征出现在哪里。其工作流程如下：

1. 通道池化操作：将经过通道注意力模块调整后的特征图 \(F'\)，在通道维度上进行平均池化和最大池化操作，得到两个不同的空间特征描述。这一步是在通道维度上对特征图进行 “聚合”，突出空间位置信息。
2. 卷积层处理：将上述两个空间特征描述在通道维度上拼接起来，然后通过一个卷积层进行特征融合和降维操作。卷积层可以进一步提取空间维度上的特征关系。
3. 激活输出：经过卷积层处理后的结果通过一个 Sigmoid 激活函数，得到空间注意力图 \(M_s\)。这个注意力图中的每个值都代表了对应空间位置的重要性权重，值越大，表示该空间位置的特征越重要。

三、CBAM 的优势

（一）轻量级

CBAM 模块的参数和计算量相对较少，不会大幅增加原模型的复杂度和计算开销。这使得它几乎可以无缝集成到各种现有的卷积神经网络架构中，如 ResNet、VGG 等，在不显著增加资源消耗的情况下提升模型性能。

（二）通用性

它是一种通用的注意力机制模块，不依赖于特定的任务或网络架构。无论是图像分类、目标检测还是语义分割等计算机视觉任务，都可以应用 CBAM 来提升模型对特征的关注和表达能力。

（三）有效性

通过引入通道和空间两个维度的注意力机制，CBAM 能够更加全面地捕捉特征图中的重要信息。在实际应用中，已经被证明可以显著提升模型在各类任务中的准确率和性能表现。

四、CBAM 的应用场景

（一）图像分类

在图像分类任务中，CBAM 可以帮助模型更好地关注图像中的关键特征。例如在识别花卉种类时，模型能够通过 CBAM 模块更精准地捕捉花卉的颜色、形状等特征，从而做出更准确的分类决策，提高分类的准确率。

（二）目标检测

在目标检测任务中，CBAM 可以增强模型对目标物体的定位和识别能力。通过聚焦目标物体所在的区域和相关的特征通道，模型能够更准确地检测出目标物体的位置和类别，减少误检和漏检的情况。

（三）语义分割

在语义分割任务中，CBAM 可以帮助模型更好地理解图像中不同区域的语义信息。例如在医学图像分割中，模型能够通过 CBAM 模块更准确地识别出病变区域和正常组织区域，提高分割的精度，为医疗诊断提供更可靠的支持。

五、总结

CBAM 作为一种强大而灵活的注意力机制，为卷积神经网络在计算机视觉任务中的性能提升提供了有力支持。通过对通道和空间维度上特征重要性的自适应学习，它让模型能够更加智能地关注关键信息，有效提升了模型的特征表达能力。无论是在学术研究还是实际应用中，CBAM 都展现出了巨大的潜力和价值。希望通过这篇博客，大家对 CBAM 有了更深入的理解，也期待大家在自己的项目中尝试应用 CBAM，挖掘它更多的可能性。

六、面试问题

原理与概念类

1. 请介绍一下 CBAM 的原理
   • 回答：CBAM 即卷积块注意力模块，包含通道注意力模块和空间注意力模块 。通道注意力模块通过全局平均池化和全局最大池化获取特征图在通道维度的全局信息，经共享 MLP 处理后，突出重要通道，抑制不重要通道，关注 “what” ；空间注意力模块对通道注意力处理后的特征图，在通道维度做平均池化和最大池化，再经卷积层处理，聚焦重要空间区域，关注 “where” 。二者顺序作用，让模型自适应关注重要特征。
2. 通道注意力和空间注意力的作用分别是什么，有何区别
   • 回答：通道注意力作用是判断特征图中哪些通道的特征更重要，通过对通道进行加权，增强关键通道响应，抑制冗余通道 。比如在图像分类中突出与目标类别强相关的特征通道。空间注意力则是定位特征图中重要特征所在的空间位置，对不同空间区域加权，让模型聚焦目标所在区域，忽略背景等无关区域 。区别在于通道注意力关注特征的 “内容” 重要性，在通道维度操作；空间注意力关注特征的 “位置” 重要性，在空间维度操作。
3. 为什么说 CBAM 是轻量级的注意力机制
   • 回答：一方面，CBAM 模块自身结构简单，引入的额外参数较少 。相比一些复杂的注意力机制，没有大量新增的网络层和参数。另一方面，它计算量小，在通道和空间注意力计算过程中，主要是池化、简单的全连接（通道注意力）和卷积操作（空间注意力） ，不会大幅增加模型计算开销，所以能轻松集成到各类卷积神经网络中，不显著增加模型复杂度。

应用与实践类

1. 在你参与过的项目中，是如何应用 CBAM 提升模型性能的
   • 回答思路：先介绍项目背景和目标，如 “在一个图像分类项目中，任务是识别多种动物类别” 。然后说明应用方式，比如 “将 CBAM 模块嵌入到 ResNet 的残差块之间，在训练过程中，通道注意力模块让模型更关注动物的关键特征通道，像猫科动物的毛发纹理通道；空间注意力模块使模型聚焦动物主体所在区域，避免背景干扰” 。最后阐述效果，如 “最终模型在测试集上的准确率提升了 [X]%，有效减少了误分类情况” 。
2. 在实际应用中，使用 CBAM 可能会遇到哪些问题，怎么解决
   • 回答：可能问题包括计算资源有限时，模型训练速度变慢 。解决方法是适当简化 CBAM 结构，比如减少 MLP 中隐藏层神经元数量，或调整卷积层参数 ；还可能出现过拟合，尤其在数据集较小时 ，可通过增加数据增强手段、调整正则化参数（如 L2 正则化强度）来缓解 。
3. 如果将 CBAM 应用于目标检测任务，和图像分类任务相比，有什么需要特别注意的地方
   • 回答：目标检测任务中，要关注不同尺度目标。需确保 CBAM 在多尺度特征图上都能有效工作，比如在特征金字塔网络（FPN）的不同层级都合理嵌入 CBAM 。同时，目标检测更注重定位准确性，空间注意力模块的作用更关键，要保证其能精准定位目标位置 。而且目标检测数据集标注更复杂，要保证 CBAM 训练时能充分利用标注信息，提升对目标特征的学习效果 。

对比与拓展类

1. CBAM 和 SE 模块（Squeeze-and-Excitation）有什么异同点
   • 回答：相同点在于二者都属于通道注意力机制，通过对通道加权来增强重要特征通道 。不同点是，SE 模块仅关注通道注意力，通过全局池化和两层全连接层实现通道加权 ；CBAM 不仅有通道注意力，还增加空间注意力模块，从空间维度进一步增强模型对重要区域的关注，能更全面捕捉特征重要性，适用场景更广 。
2. 除了 CBAM，还有哪些常见的注意力机制，它们和 CBAM 相比有什么优势和劣势
   • 回答：常见注意力机制如自注意力（Self - Attention） ，优势是能建模长距离依赖关系，在处理序列数据（如自然语言处理中的文本序列）或大尺寸图像时，能有效捕捉不同位置元素间的关联 ；劣势是计算复杂度高，内存消耗大 。而 CBAM 计算开销小，更适合资源受限场景和一般的图像任务，但对长距离依赖建模能力不如自注意力 。还有非局部模块（Non - Local） ，优势是能捕获全局上下文信息，对一些需要全局理解的任务（如视频理解）效果好 ；劣势是计算量较大，CBAM 则相对更轻量、高效 。
