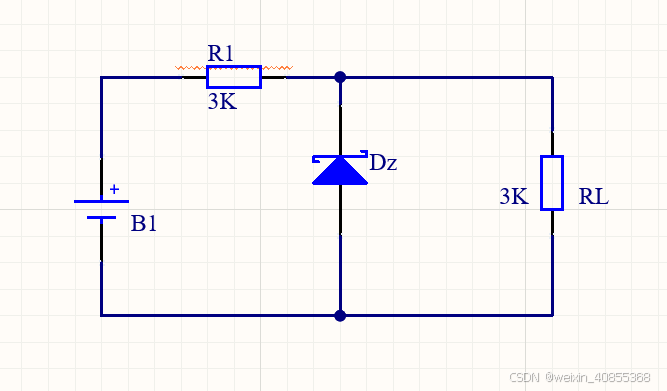

VB：电池电压，

VR ：R1两端电压

VZ：二极管两端电压

VL：RL负载电阻两端电压

IR：R1的电流

IZ：二极管两端电流

IL：RL负载电阻两端电流

如果VB增加，要保证RL负载电阻两端电压不变，那么VB增加的量就是R1两端电压增加量。由于R1不变，R1两端电压增加，则R1两端电流增加了。R1电流等于IZ + IL，R1电流的增加量等于IZ的增加量。稳压二极管工作在反向击穿区，在反向击穿区，电压增加很小量，电流就增加很大量。所以当电池电压增加很大量时，只需DZ两端电压增加很小量就能产生很大的电流，从而R1两端电压有个大的增加量。所以由于稳压管的存在，电池有个大的增加量，但负载电阻两端增加量很小，从而达到稳压效果。

稳压二极管时并联在负载两端，不是完全稳压，一点不变，还是有个微小的变化量。
