nCode：DesignLife案例教程九

DesignLife包涵了与沃尔沃汽车公司共同开发的焊缝分析选项。尽管此选项中使用的方法主要用于薄钢板（<5 mm）的汽车应用，但它们原则上同样适用于较重的结构。

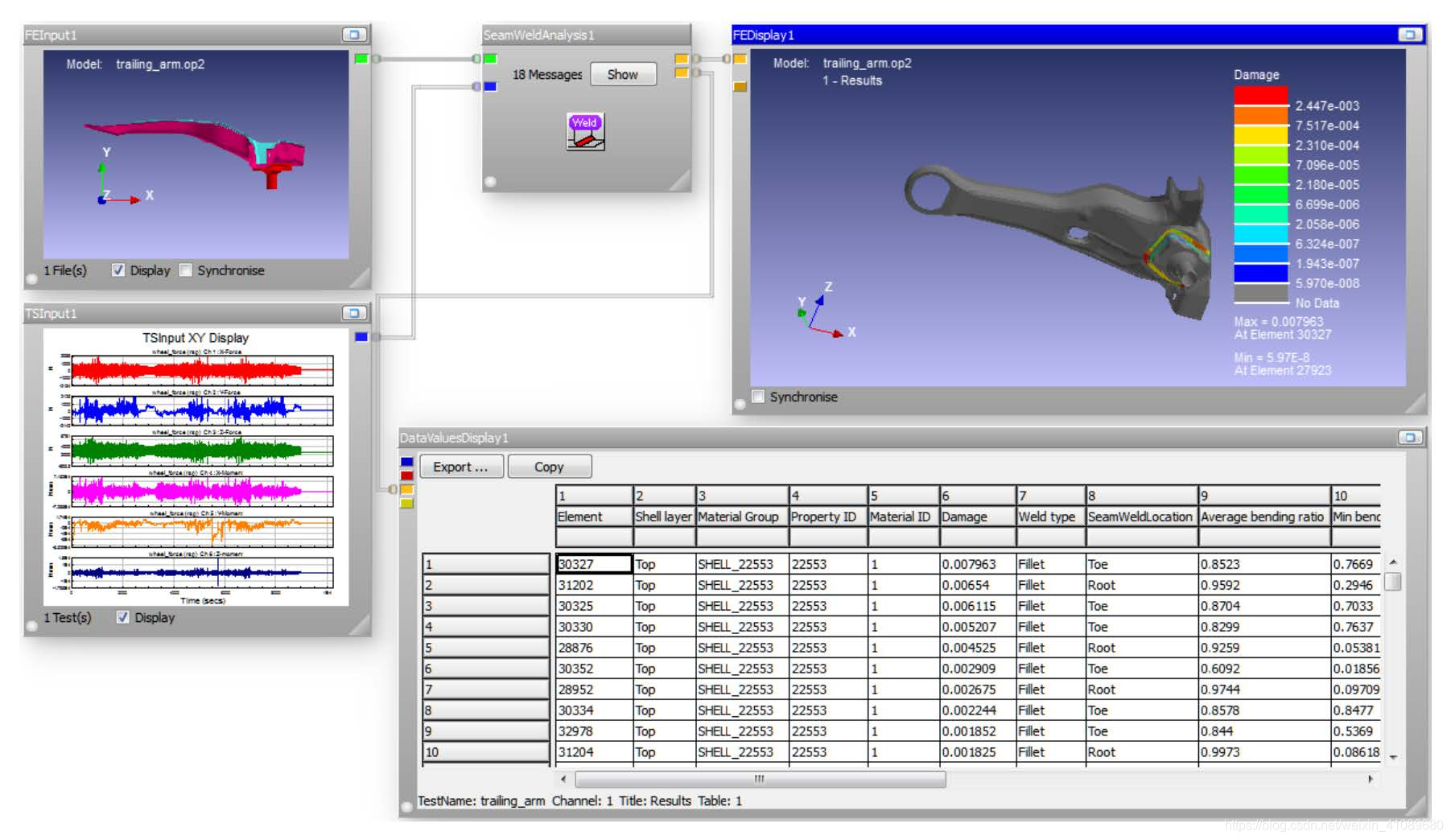

在本例中，将使用标准Seam Weld CAE Fatigue图标对受道路载荷影响的焊接悬架臂执行疲劳分析。此外，将使用Advanced Edit和Edit Exposed Properties来修改图标的行为。

案例文件

此案例的数据文件位于nCode安装目录下\demo\designlife\09_SeamWeldFatigue\：

1. trailing_arm.dat
2. trailing_arm.op2
3. weld_example.flo
4. wheel_force.rsp

将上述文件复制到工作文件夹中，并使用副本文件完成该实例。

创建基本的焊缝分析过程

1. 在Available Data窗口中展开FE Models和Time Series数据树；

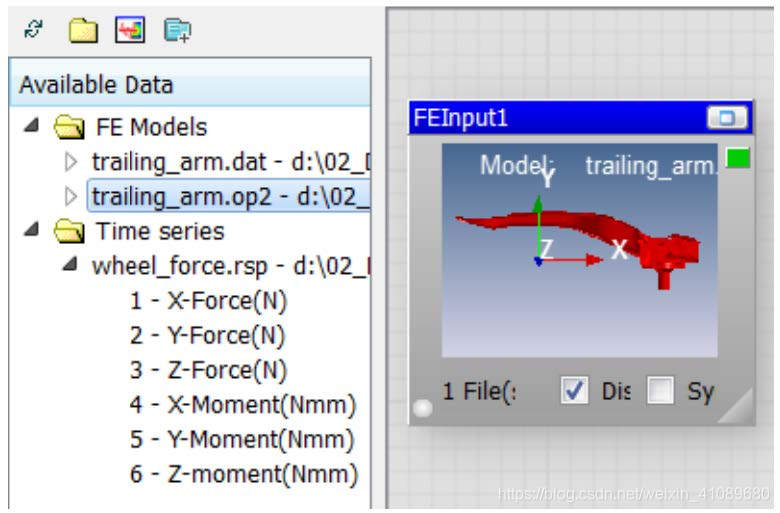

2. 现在trailing_arm.op2在工作区上创建FE Input图标。选中Display框以查看模型；

3. 单击图标的右上角以最大化显示。右键单击显示并选择Property；

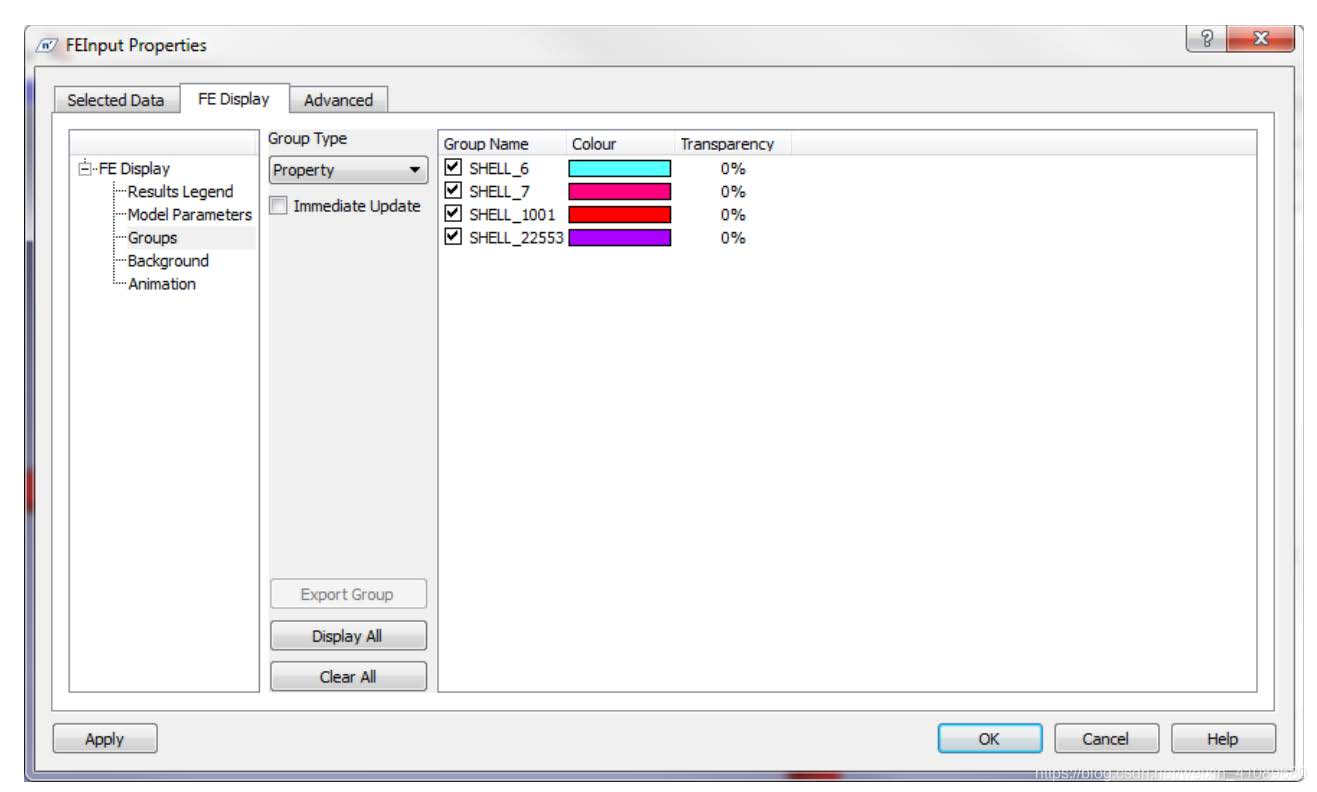

4. 选择FE Display选项卡并在左窗格中选择Groups；
5. 将Group Type设置为Property；
   单击Apply查看效果，如下所示：

单击“确定”将具有相同的效果，但将关闭“属性”对话框，以便可以调整模型视图。

请看拖臂是如何由多个焊接在一起的零件制成的，在NASTRAN中用不同的属性集表示。此外，还有一排元件表示将轴支座连接到臂上的焊道，该臂具有自己的特性集，被标识为SHELL_22553。我们将使用此属性集来识别用于分析的焊接元素。

6. 单击OK关闭Property对话框，然后最小化FE Display图标；
7. 现在拖放时间序列数据文件wheel_force.rsp从Available Data窗口转到工作区。
   选中图标上的Display框以查看数据。数据包括施加在车轴上的三个力和三个力矩对应的加载历史。

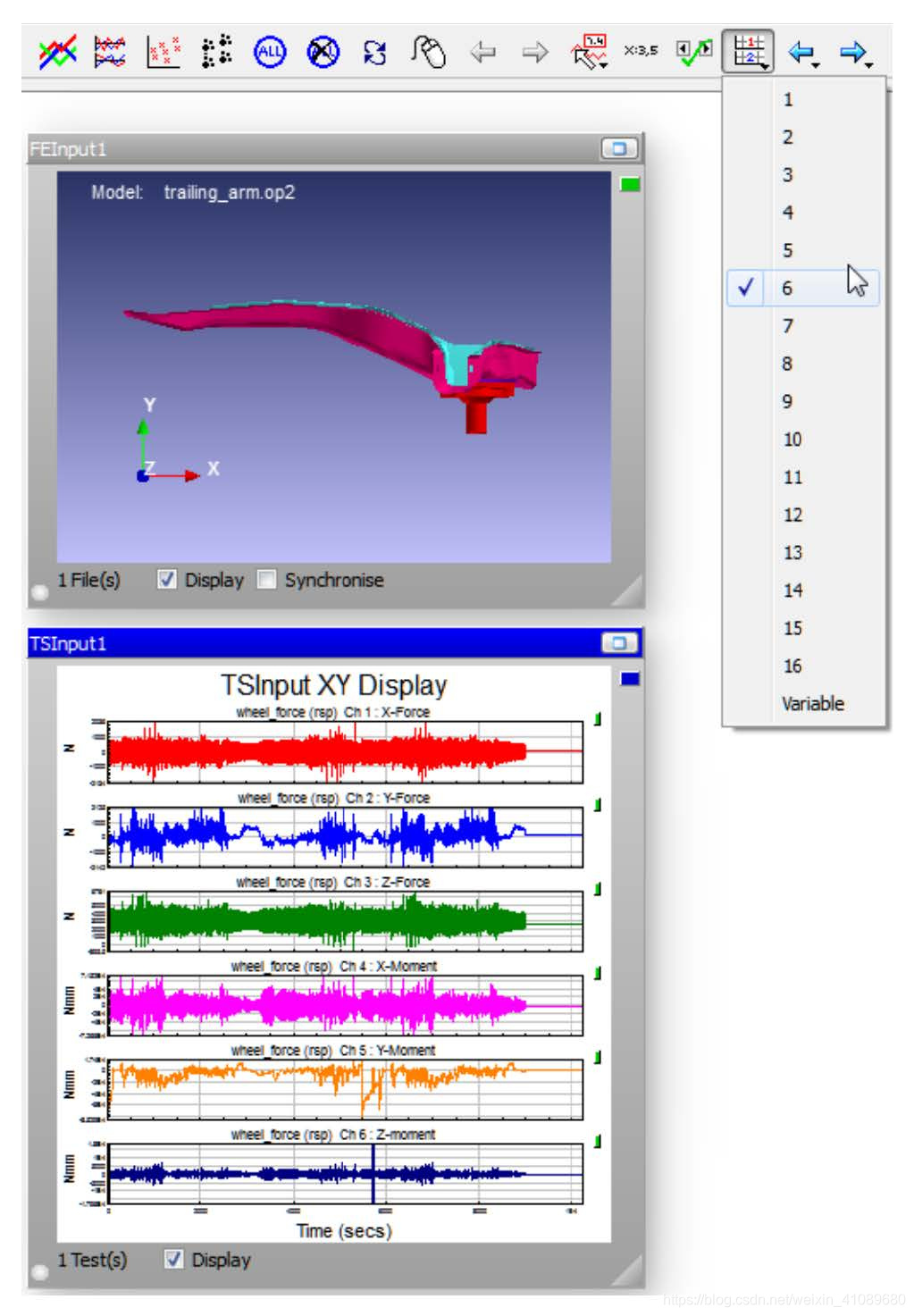

   要查看所有6个频道，可能需要使用工具栏图标将显示数设置为6，如下所示：

对NASTRAN模型进行了6种静态荷载分析，对应于这6种荷载时程。静态荷载工况包括1000 N的力和1000 Nmm的力矩（在X、Y和Z方向）。

8. （可选）可以查看这六种载荷情况的应力分析结果。

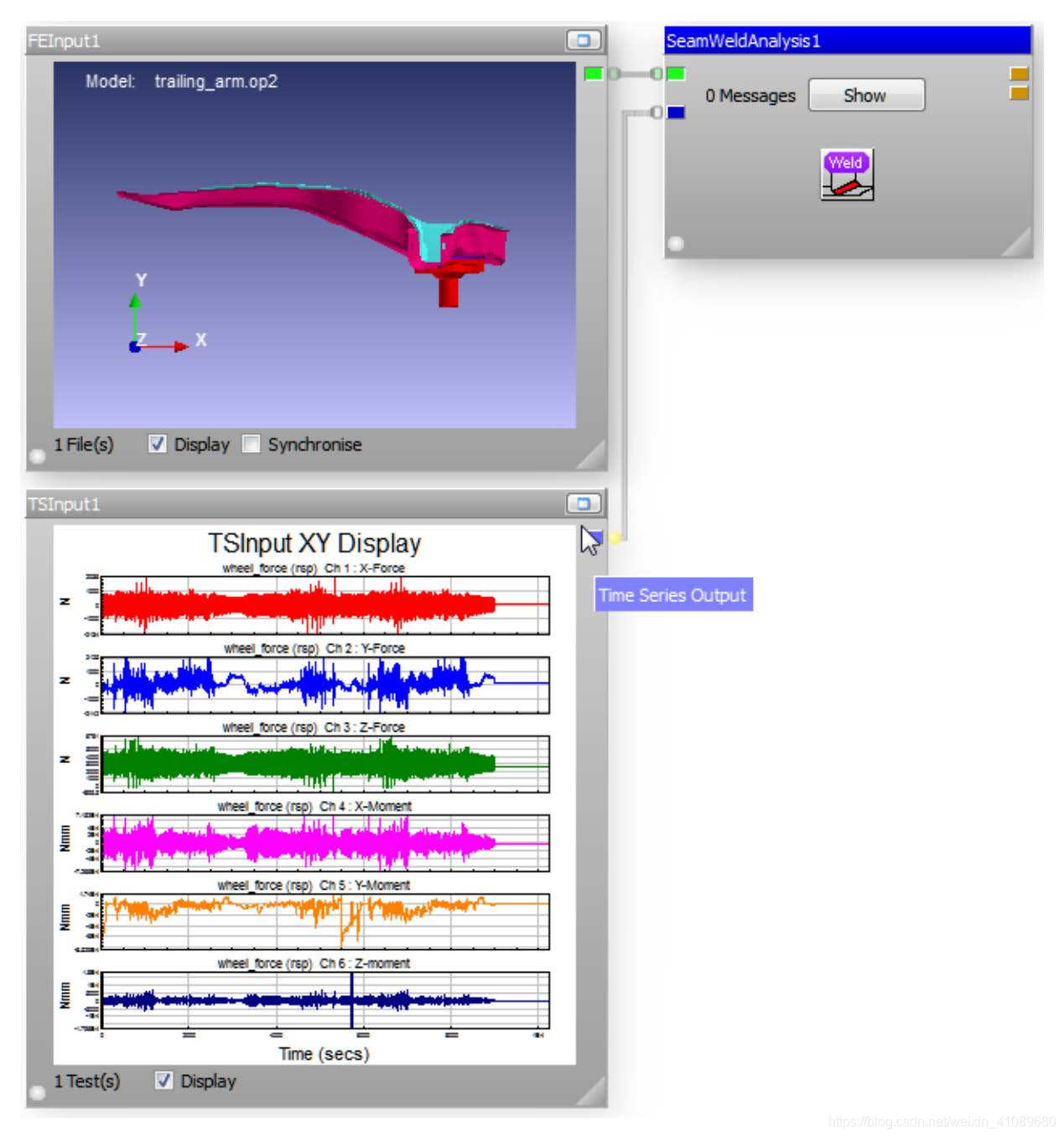

9. 现在选择DesignLife > Seam Weld CAE疲劳图标并将其放到工作区中。将其连接到FE Input和Time Series Input图标，如图所示。


此分析图标有两个输出接口：通过将光标放在接口上查看工具提示，可以标识每个接口的功能。
