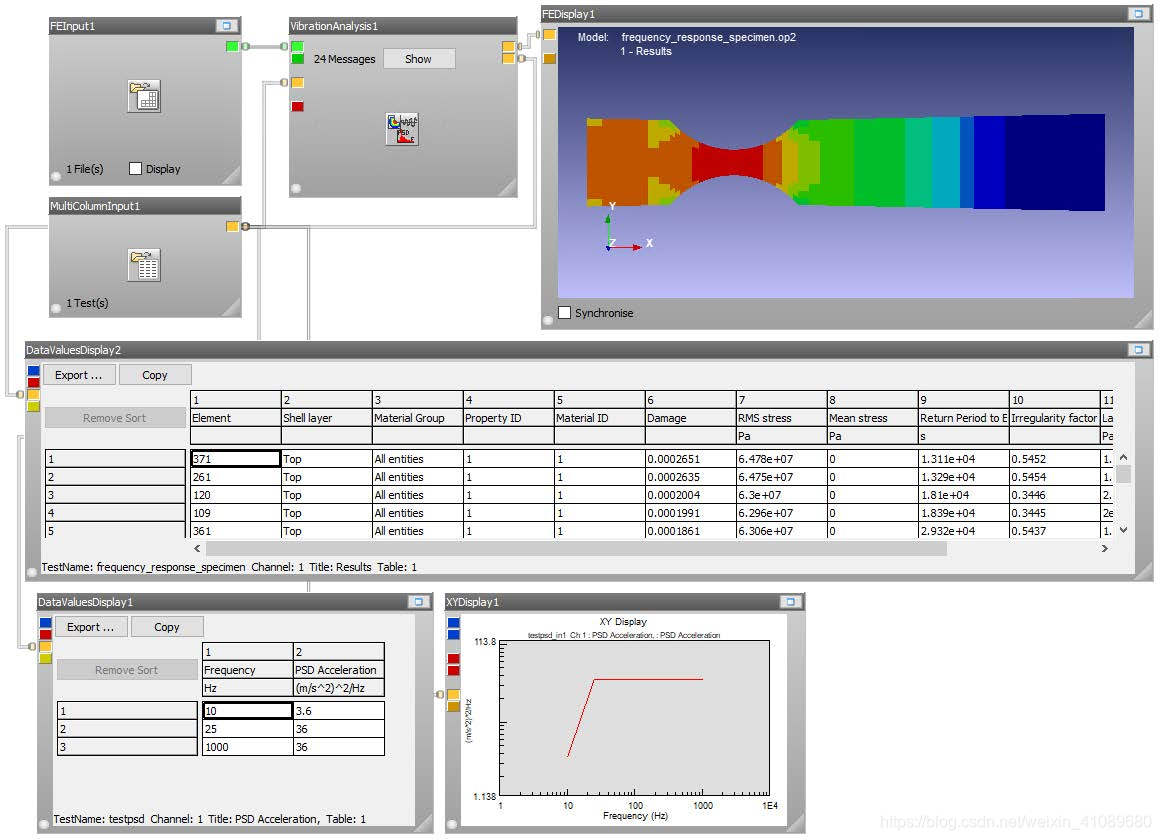

nCode：DesignLife案例教程十

基于PSD的简单缺口板振动试验

在本案例中，我们将在凹口板上执行基于PSD的简单振动测试的模拟。Thales集团提供了几何结构、荷载定义和物理试验结果。

此案例的文件位于nCode安装文件夹中的\demo\designlife\10_Vibration下。需要的文件是：

1. frequency_response_specimen.dat
2. frequency_response_specimen.op2
3. frequency_response_specimen_static.op2
4. testpsd.csv
5. vibration_process.flo
6. vibration_process_WithStaticOffset.flo

将上述文件复制到工作文件夹中，并使用副本文件完成该实例。

创建基本的振动疲劳分析过程

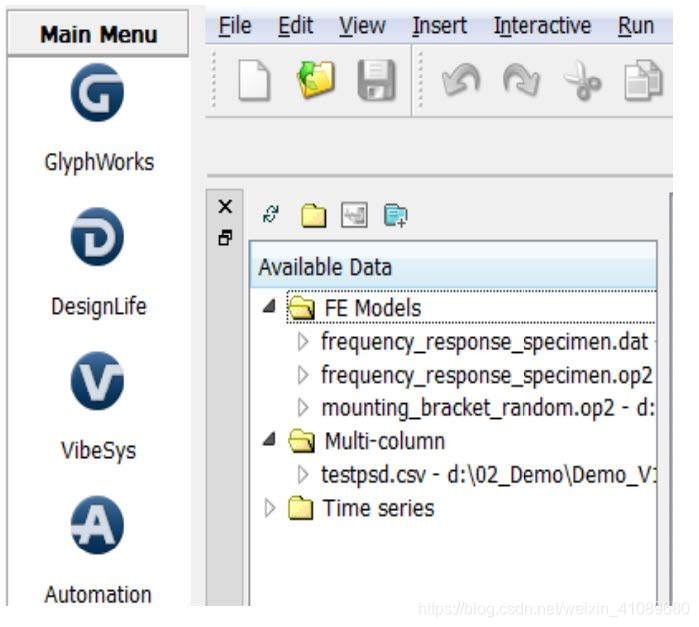

1. 加载此示例的演示文件副本，并在Available Data窗口中展开FE模型和多列数据树。

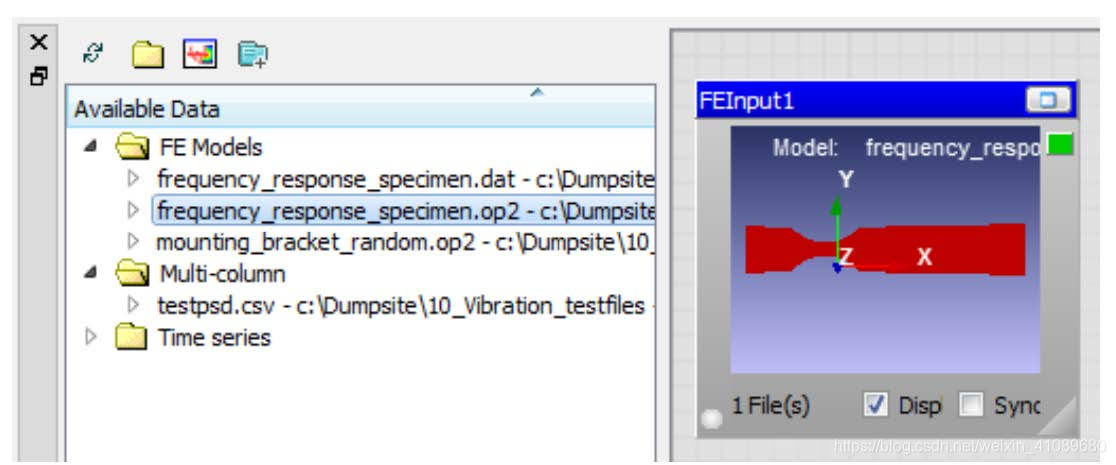

2. 现在拖放requency_response_specimen.op2在工作区上创建FE Input图标。选中Display框以查看模型。

该模型是一个试样，由一个带有腰段的板组成。在试验中，将试样夹持在试验台的左端，并通过在右端沿Z方向施加的随机加速度激励。

现在来看一下荷载

3. 拖放testpsd.csv至工作区上创建一个MultiColumn Input图标；

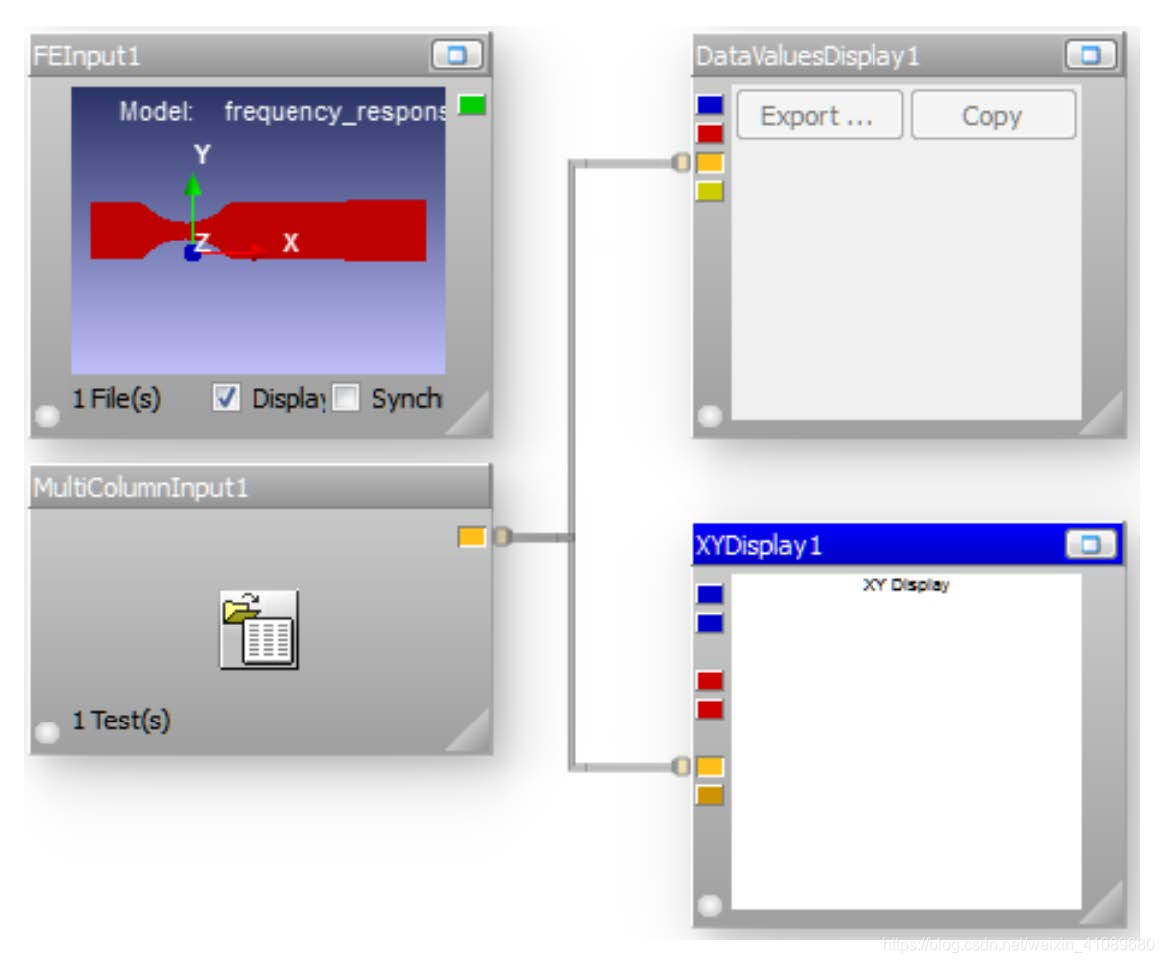

4. 然后打开Display选项板，将Data Values Display和XY Display图标拖放到工作空间中。将它们连接到MultiColumn Input图标，如下图所示：

5. 点击Run按钮；
6. 单击XY Display图标将其高亮显示，然后单击工作区顶部的工具栏中的一些图标，以绘制加速度PSD与频率的日志图；
