MATLAB如何画动图GIF

---

前言

保存为动态图原理：把一系列图片，按照一定时间间隔顺序保存，顺序播放即可。

---

一、创建动态图（动态曲线、动态曲面）

1. 创建动画曲线（MATLAB animatedline函数）

animatedline：参数设置方法与plot相当，所不同的是可以动态删除添加数据点。

示例：以$y=sin(x)$为例

x = 0:0.1:2*pi;
y = sin(x);
axis([min(x) max(x) min(y) max(y)]);
line = animatedline('Color','r','LineWidth',3);
for i=1:length(x)
    addpoints(line,x(i),y(i));
    pause(0.1);
    drawnow;
end

其中

1. line 是animatedline函数返回的一个结构体（和C语言意思差不多）变量，包含曲线各种属性，后续也可以修改。
2. axis 主要是用来对坐标轴进行一定的缩放操作，其操作命令主要如下：
   axis( [xmin xmax ymin ymax zmin zmax] ) %设置 x,y,z轴的限制范围。
3. addpoints(line,x(i),y(i)) 向已有曲线添加点第i个点$(x(i),y(i))$, 并且drawnow配和使用，表示画出新曲线。
4. 为限制过快更新，以至于看不到效果，使用**pause（0.1）**暂停程序0.1s。

2. 创建动画曲面

二. 保存动态图

原理：按照 一定时间间隔来 顺序保存 当前MATLAB figure窗口图像。
由于figure窗口图片在变化，我们保存的就是一系列变化的图片序列，再按顺序播放形成动态图。

自编MATLAB 动图存储函数： MakeGif(filename,index)

function MakeGif(filename,index)
    f = getframe(gcf);
    imind = frame2im(f);
    [imind,cm] = rgb2ind(imind,256);
    if index==1
        imwrite(imind,cm,filename,'gif', 'Loopcount',inf,'DelayTime',0.001);
    else
        imwrite(imind,cm,filename,'gif','WriteMode','append','DelayTime',0.001);
    end
end

1. filename 为保存图像文件名，注意文件名需加单引号。
2. index 表示第index张图的索引。
3. 'LoopCount’选项：
   指定 0，动画将播放一次。
   指定 0，指定 1，动画将播放两次，以此类推。
   指定Inf值可使动画连续循环。

三、完整示例

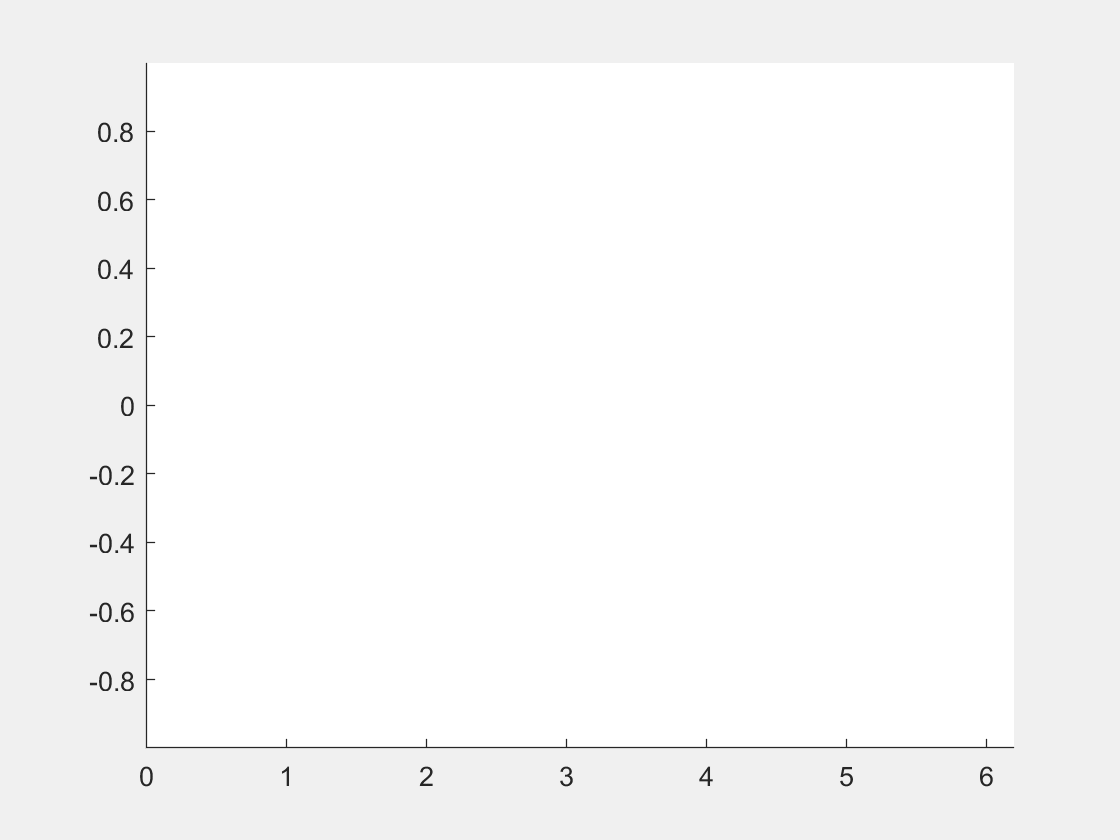

1. 动态曲线（$y=sin(x)$）

x = 0:0.1:2*pi;
y = sin(x);
axis([min(x) max(x) min(y) max(y)]);
line = animatedline('Color','r','LineWidth',3);
for i=1:length(x)
    addpoints(line,x(i),y(i));
    MakeGif('my.Gif',i);
    pause(0.1);
    drawnow;
end

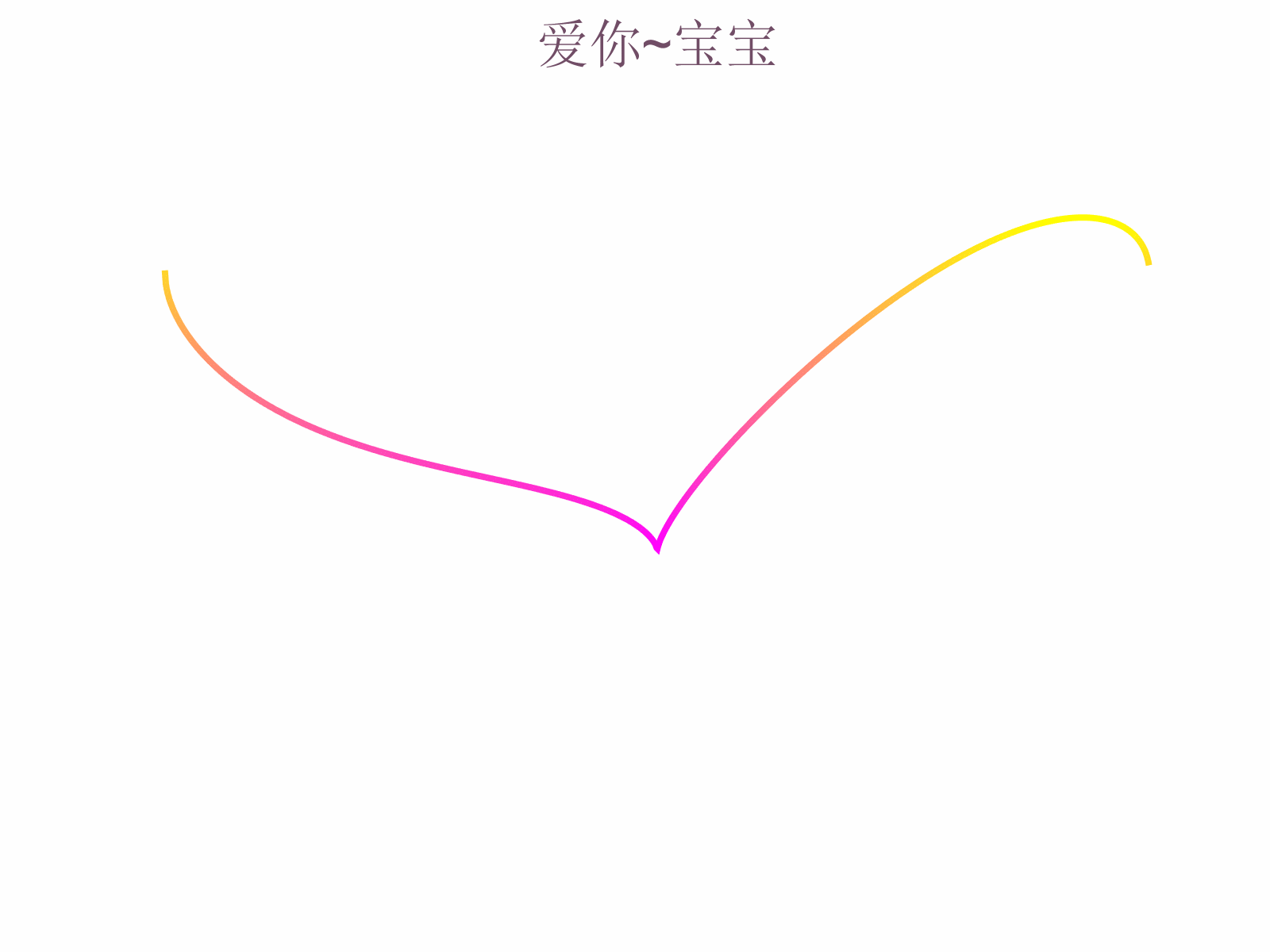

2. 动态爱心

---

clc;clear all;
x=-2:0.003:2;
set(gcf,'position',[100,0,800,600],'color','w');
for i=1:110
    clf;
    if i <=100 || mod(i,2) ==0
            y = (x.^2).^(1/3)+(0.9*sqrt((4-x.^2))).*sin(i/10*pi*x);
            y(end)=NaN;
            patch(x,y,y,'EdgeColor','interp','MarkerFaceColor','flat','Linewidth',3);
    end
    set(gca,'xtick',[],'ytick',[],'ztick',[],'xcolor','w','ycolor','w','zcolor','w')
    color = [rand rand rand];
    title('爱你~宝宝','fontsize',25,'Color',color);
    xlim([-2 2]);
    ylim([-1.7 2.7]);
    colormap spring
    MakeGif('my.Gif',i);
end
function MakeGif(filename,index)
    f = getframe(gcf);
    imind = frame2im(f);
    [imind,cm] = rgb2ind(imind,256);
    if index==1
        imwrite(imind,cm,filename,'gif', 'Loopcount',inf,'DelayTime',0.001);
    else
        imwrite(imind,cm,filename,'gif','WriteMode','append','DelayTime',0.001);
    end
end

总结

保存为动态图原理：把一系列图片，按照一定时间间隔顺序保存，顺序播放
