热敏电阻(NTC)的作用

负温度系数热敏电阻在电路上 防浪流的应用

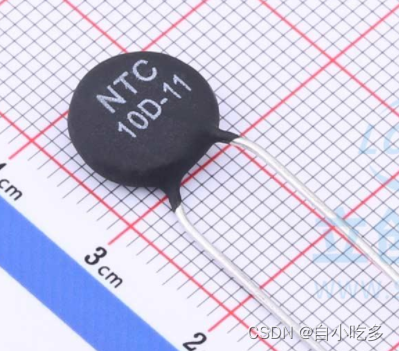

从图中可以看到标注10D是在在常温25℃的时候，它的电阻值为10Ω。而-11是它的直径。它的直径越大功率就越高，它吸收电流的能力就越强，也就是抑制浪涌电流越强

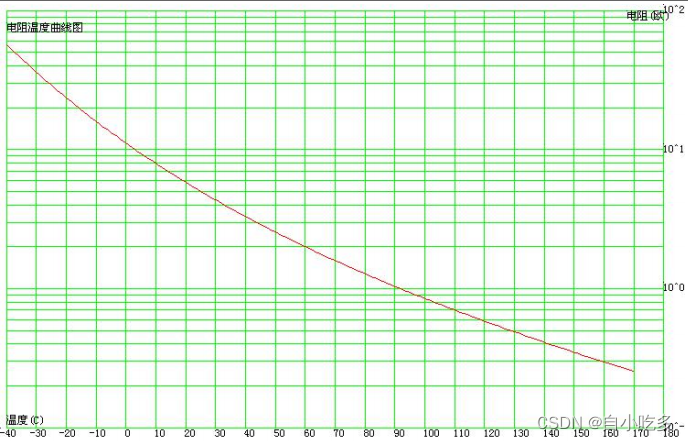

阻温特性图

电阻温度越低电阻值越高，温度越高电阻值越低，本质利用了它温度变化来抑制来抑制电流的。

应用环境

开关电源、电机、变压器与照明LED灯等在接通瞬时，有很大的浪涌电流，这一冲击电流可能损坏元件或烧坏保险丝为有效抑制电子电路在开机上电的瞬间产生的浪涌电流，在电源电路中串联一个功率型NTC热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它自身消耗的功率可以忽略不计，所以，在电源回路中串接功率型NTC热敏电阻器，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施。使用NTC热敏电阻的产品不能频繁开关机，产品关断时，NTC热敏电阻必须要从高温低阻状态完全恢复到常温高阻状态才能恢复

NTC热敏电阻器在电路中抑制浪涌电流示意图

原理图部分

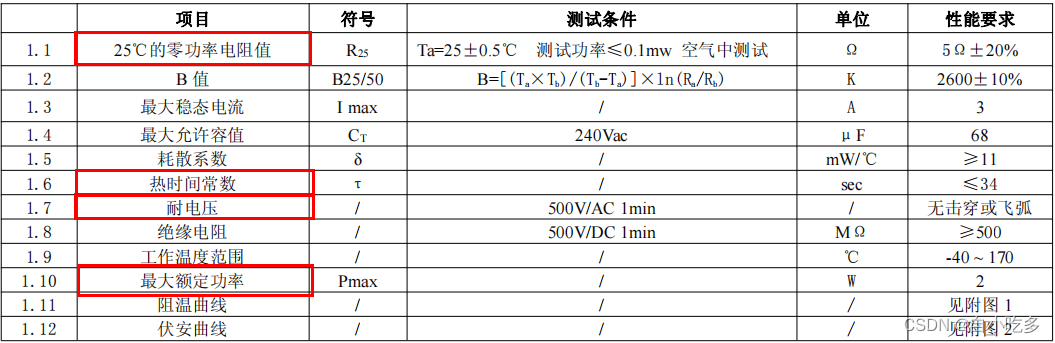

电气性能

补充：对降低功耗有要求的电路，并联继电器，进入稳态工作后切断热电阻。

负温度系数热敏电阻在电路上 物体表面温度的应用

利用负温度系数热敏电阳的特性，即温度越高，电阻越低的特点来测温

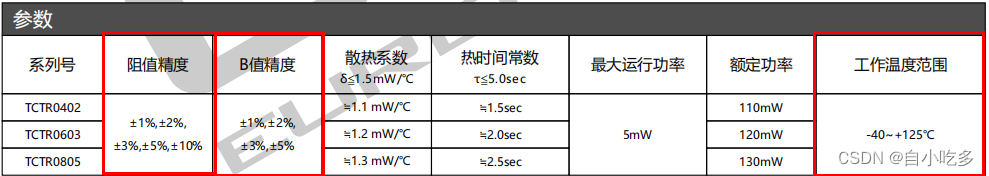

B值：B值变化和阻值的变化之间的一个关系

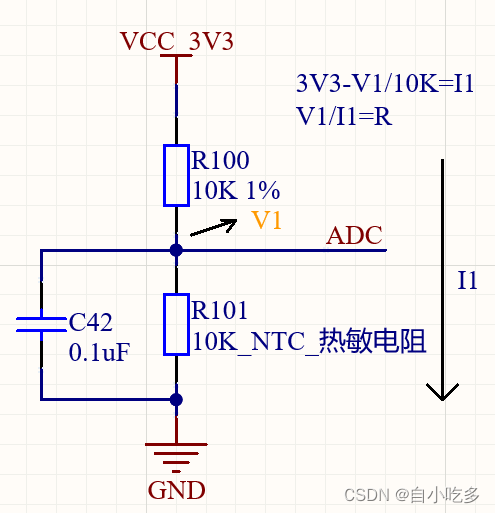

典型电路

串联电阻电流相等，通过欧姆定律计算出电阻值，V1经过ADC可得出电压

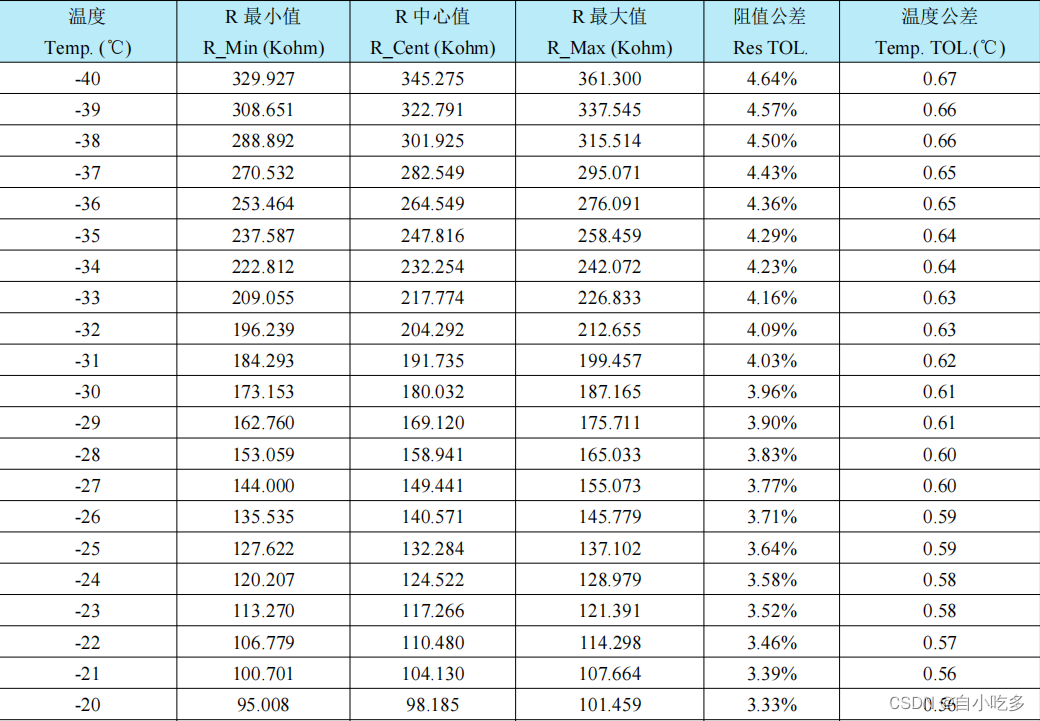

查表法求NTC温度值

在C语言编程中需要将电阻与温度的关系列在数组中。
选择 NTC电阻几个要点：
1.我们要选它的这个接近分压电阻标准值，比如上端选择10K电阻那么下端也要选择NTC10K
2.接近ADC采样电压的中心值，比如3.3V通过分压得到1.65V 而ADC最大测量电压为3.3V
3.日常生活中温度变化，一般为0°到40°。我这款NTC电阻0°时电阻值在32K，40°变化时电阻为5.2K。他们的变化范围接近10
4.在阻值误差曲线表中。电阻1%误差变化率，要接近我们所测量的温度范围。
