FPGA_Signal TapII 逻辑分析仪在线信号波形抓取

由于一些工程的仿真文件不易产生，所以我们可以利用 quartus 软件自带的 SignalTap 工具对波形进行抓取
对各个信号进行分析处理，让电子器件与FPGA进行正常通讯工作，也验证所绘制的波形图是否一致。

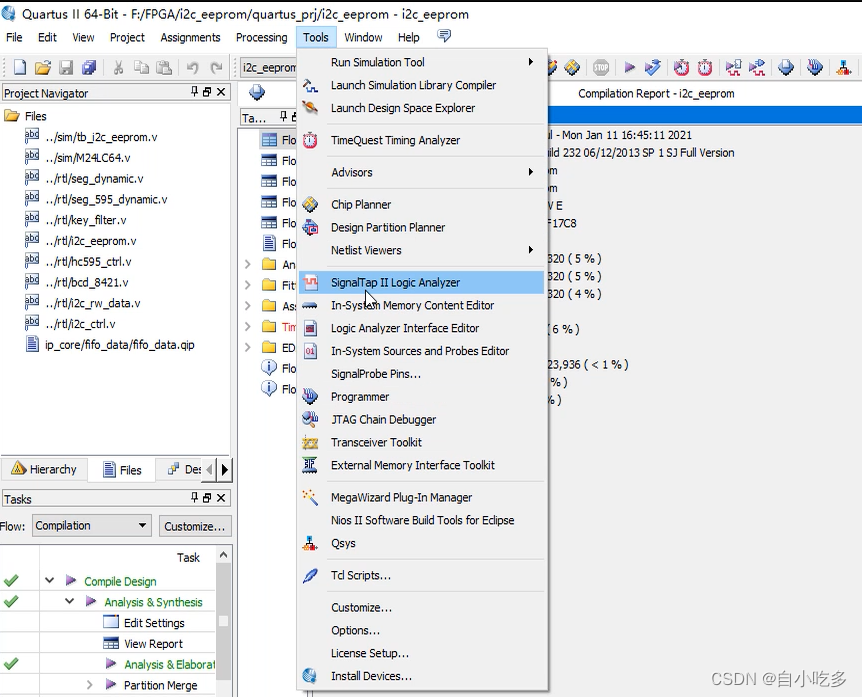

1、首先确保你的工程已经完成（包括引脚配置，I/O 设置等），然后编译工程。连接开发板与 Blaster 仿真器，对开发板上电，完成之后打开 tool –> signaltapII logic analyzer.
在这里插入图片描述

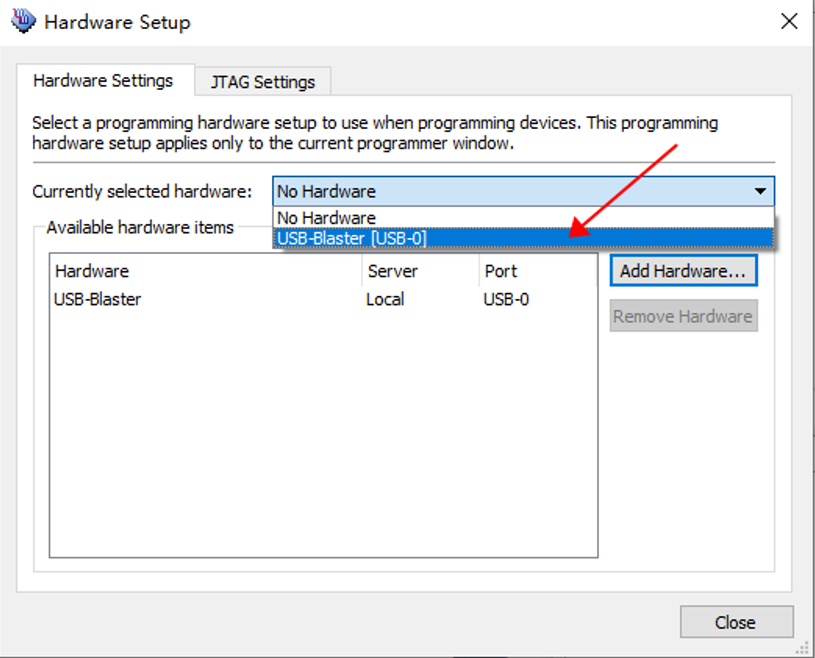

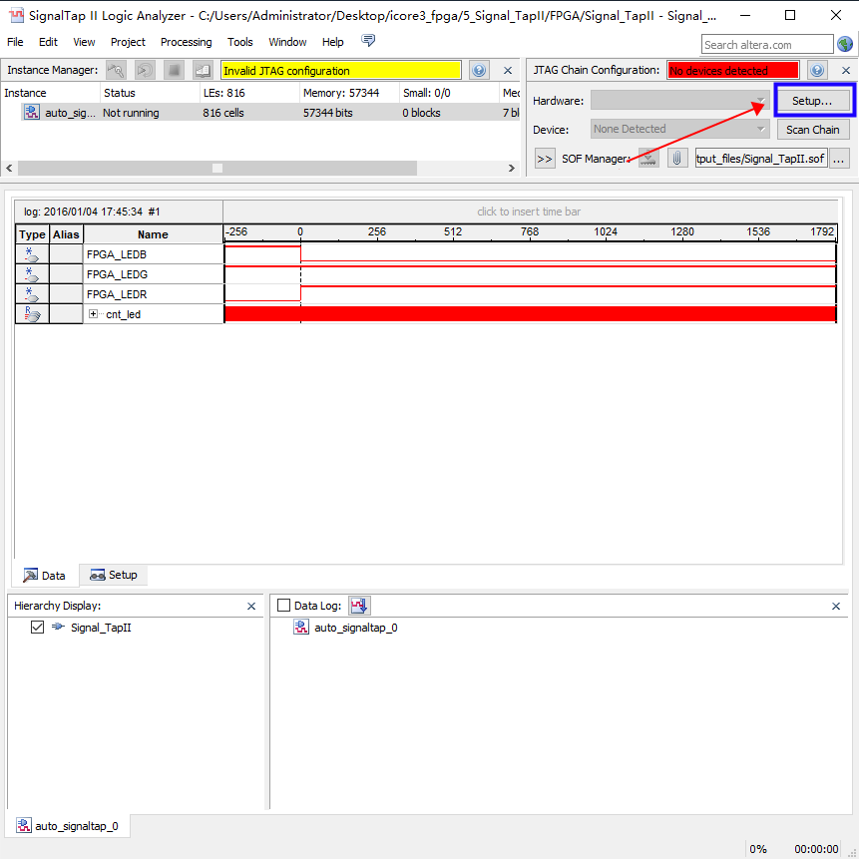

2、点击方框处的 setup，在弹出的窗口中选择USB-Blaster[USB-0]选项，点击 close 即可。

在这里插入图片描述

在这里插入图片描述

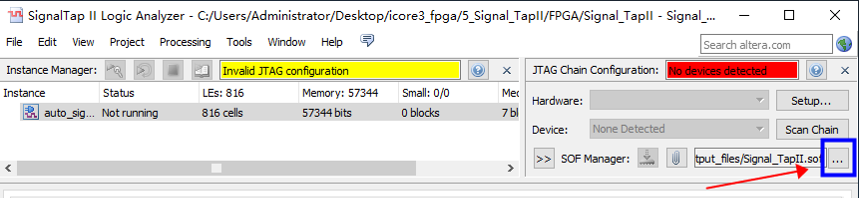

3、点击方框处添加 sof 文件，一般 sof 文件在工程路径下 output file 文件夹下，点击打开即可。

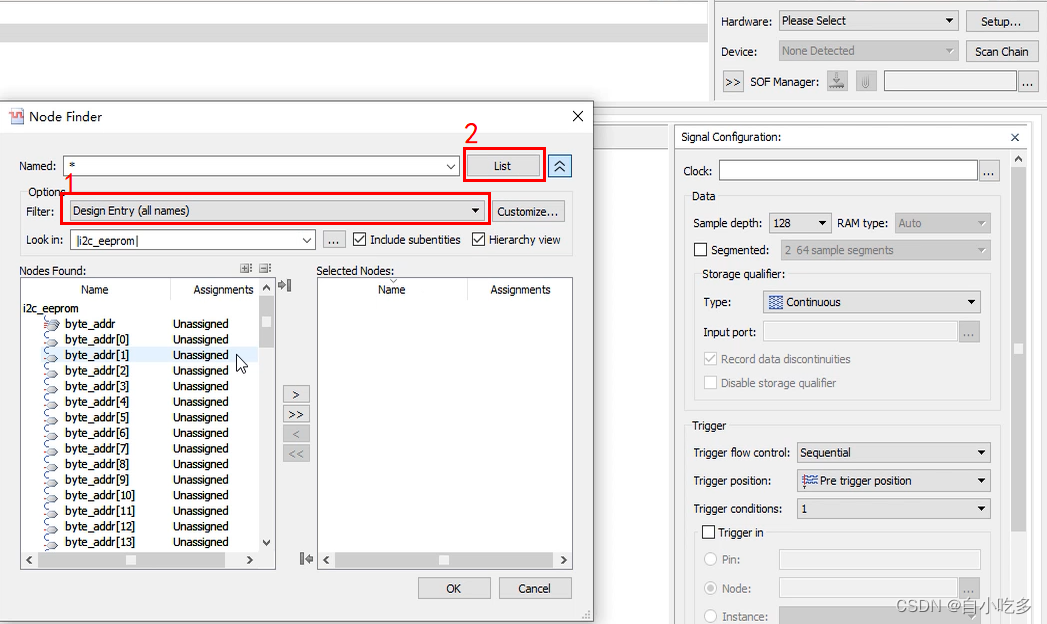

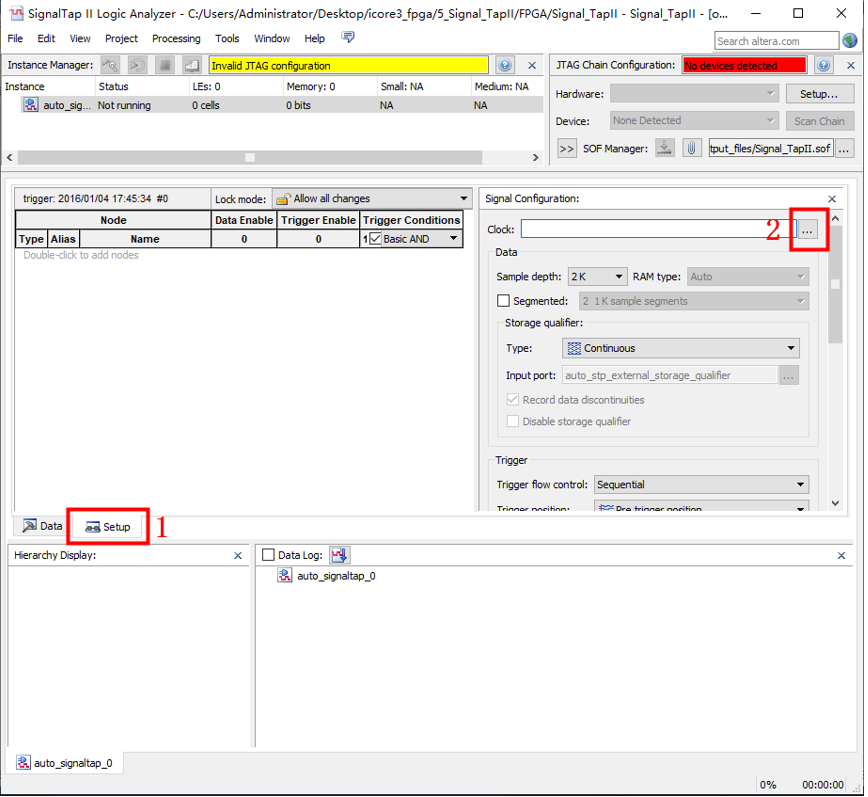

4、接下来先点击方框 1 处的 setup，再点击方框 2 处进行采样时钟设置，在弹出的窗口中，选择箭头所指的选项，再确定左侧小方框中的图标跟图示相同，然后点击“list”。

在这里插入图片描述

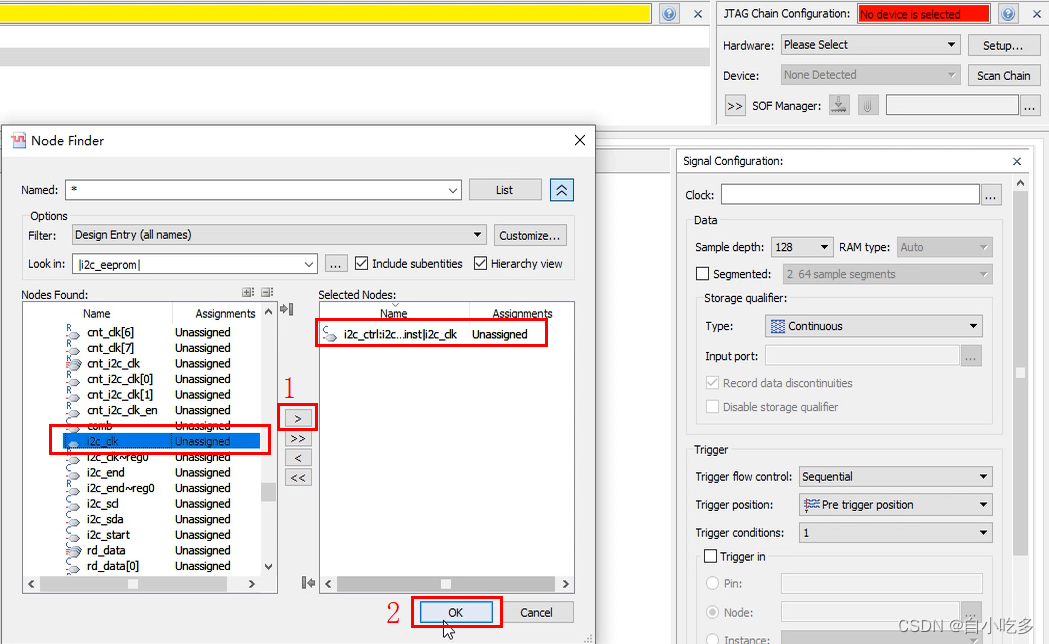

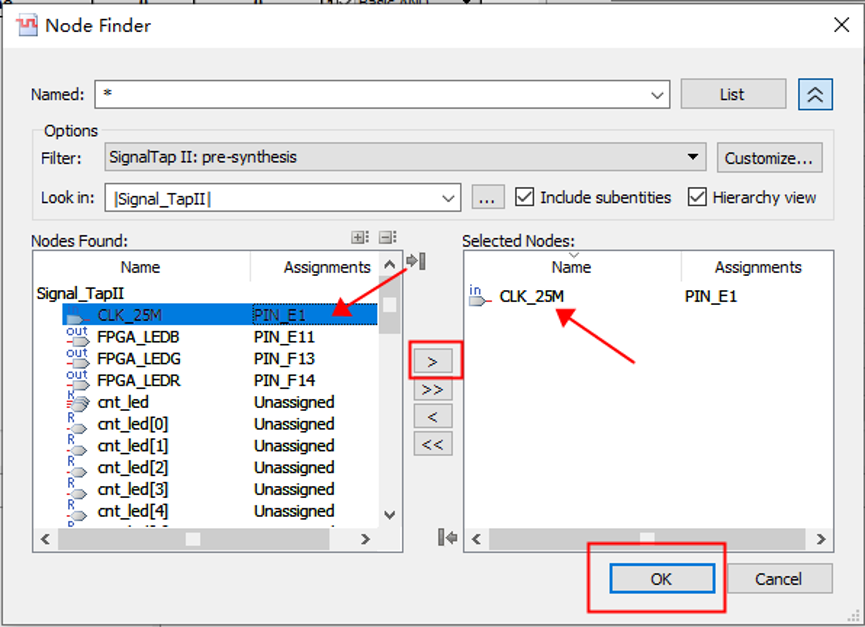

5、选中左侧信号列表里的时钟信号以他为触发信号，点击中间方框中的按钮，该信号会加入到右边栏里，点击 OK

在这里插入图片描述

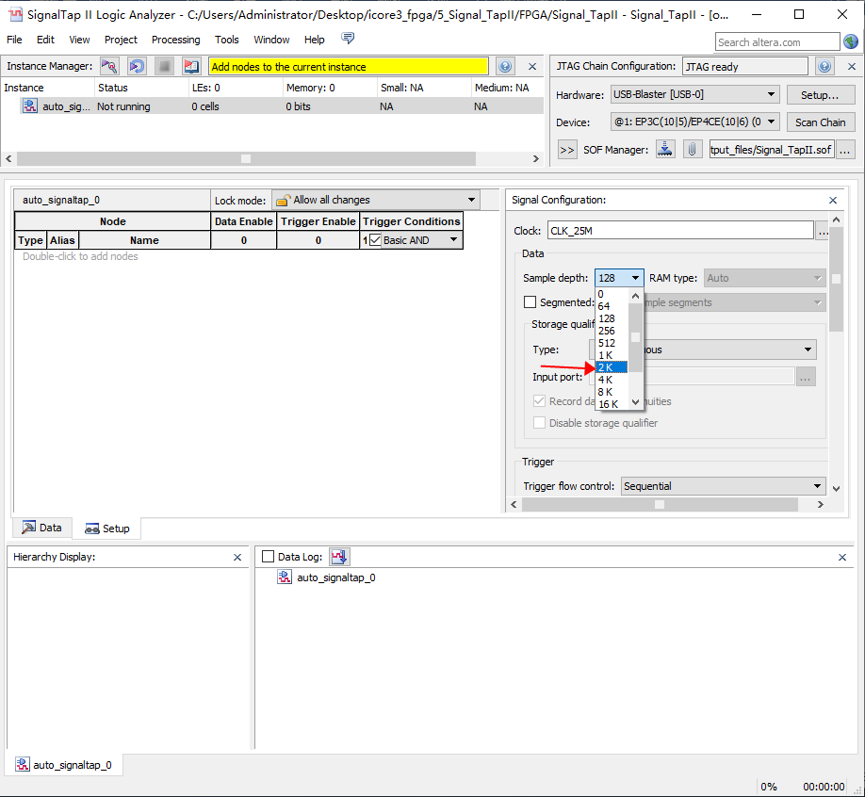

6、接下来设置采样深度，这里选择2k。采样深度受FPGA逻辑资源的限制，也就是采样占用的FPGA逻辑资源和逻辑功能占用的FPGA逻辑资源是有上限的，逻辑功能占用的资源越多，则逻辑分析仪采样所能占用的资源就越少。

在这里插入图片描述

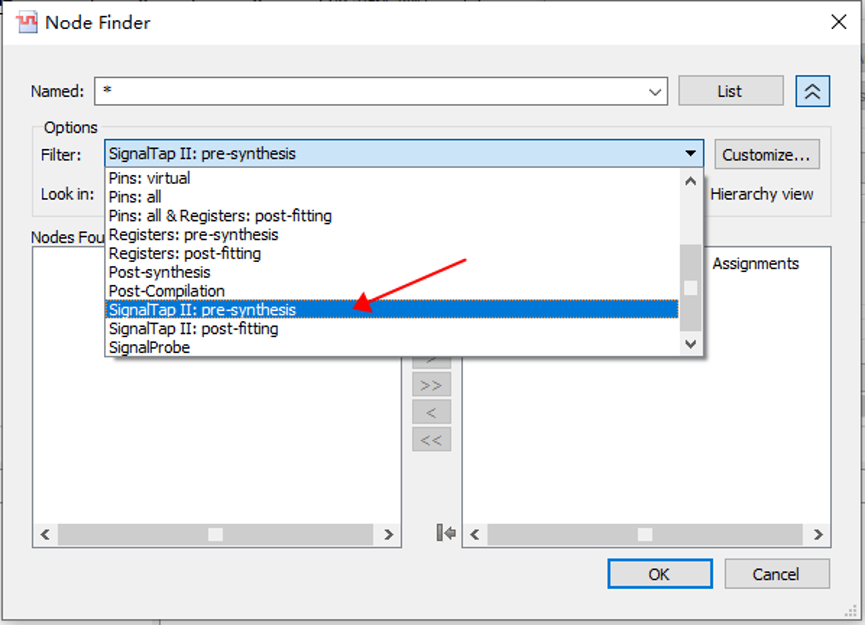

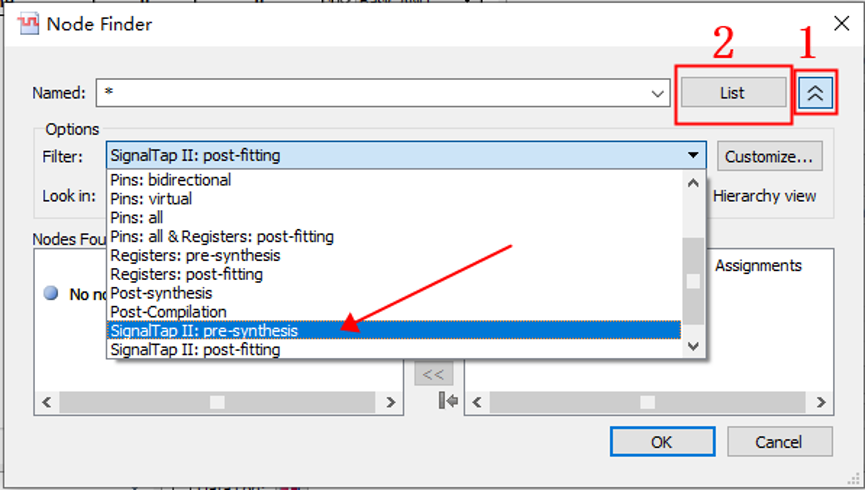

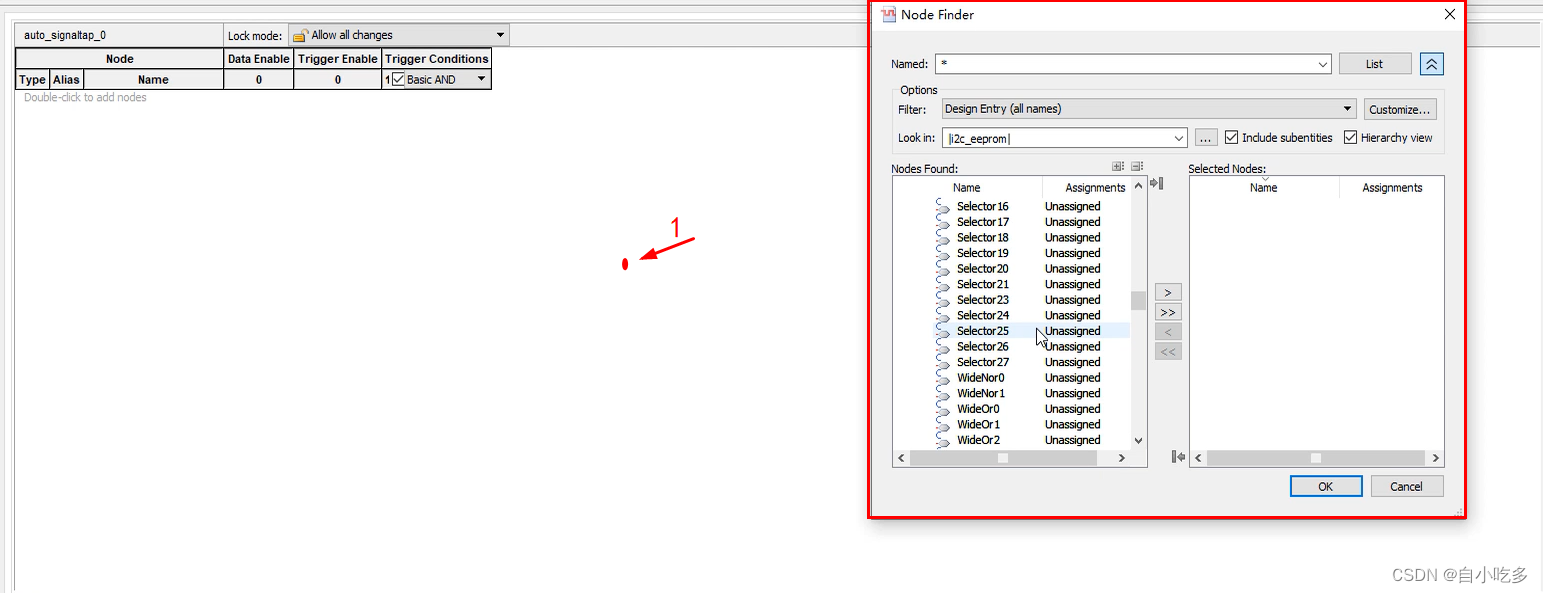

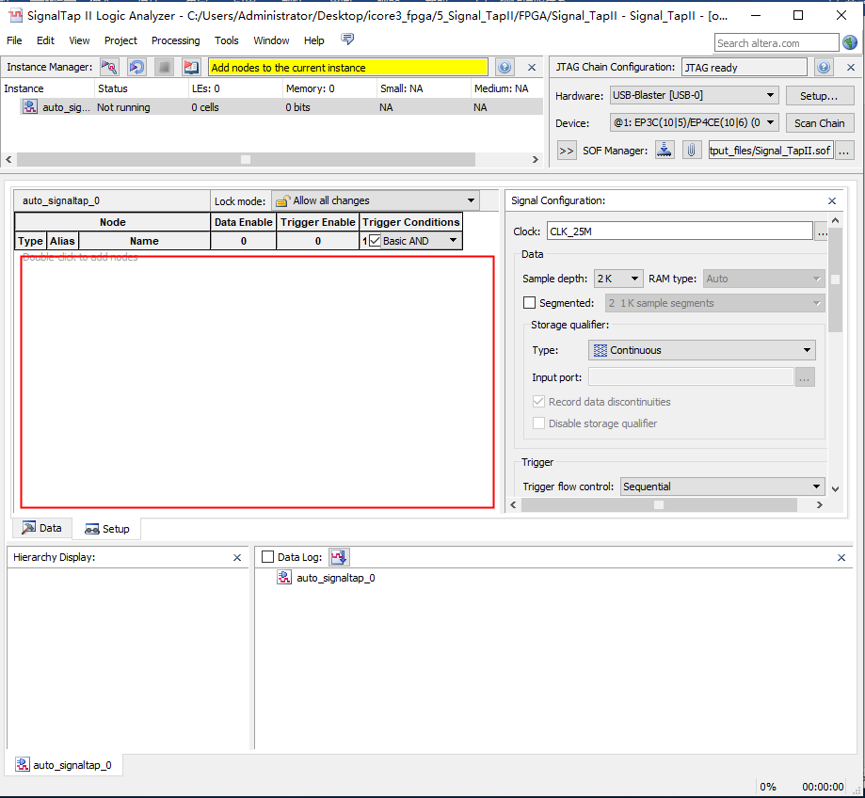

7、双击左侧方框处的空白来添加要观察的信号，在弹出的窗口中选择箭头处的选项，之后点击 list。
在这里插入图片描述

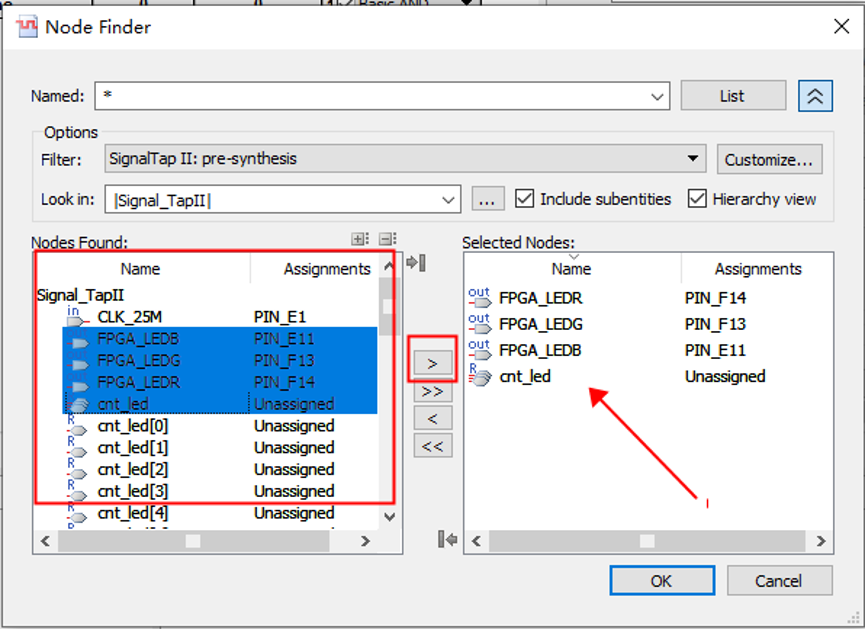

8、选中左侧信号列表里需要观察的信号，点击中间方框中的按钮，信号会加入到左侧栏，也可点击下方反方向的按钮删除信号，点击 OK
在这里插入图片描述

双击左侧方框处的空白来添加要观察的信号，在弹出的窗口中选择箭头处的选项，之后点击 list。
双击空白处，选择要分析的数据
在这里插入图片描述

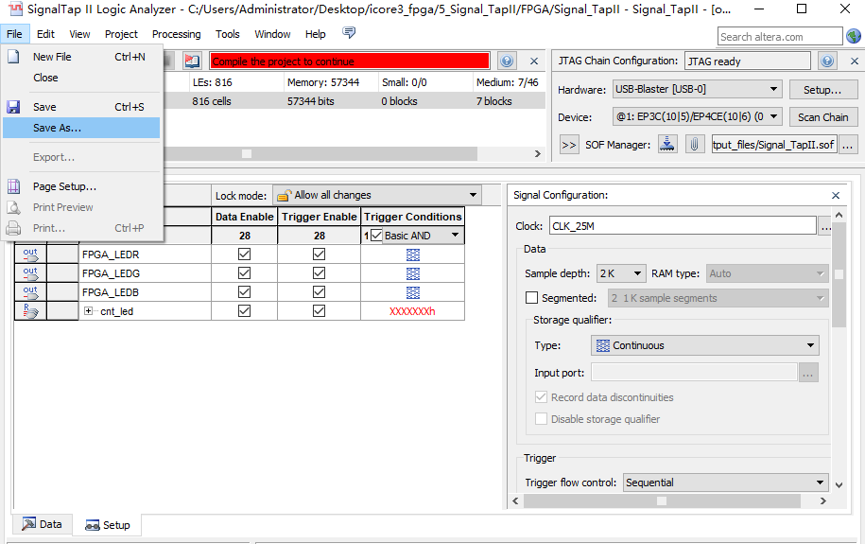

9、保存该分析文件，点击 file → save as ，填写文件名称，点击保存即可。

在这里插入图片描述

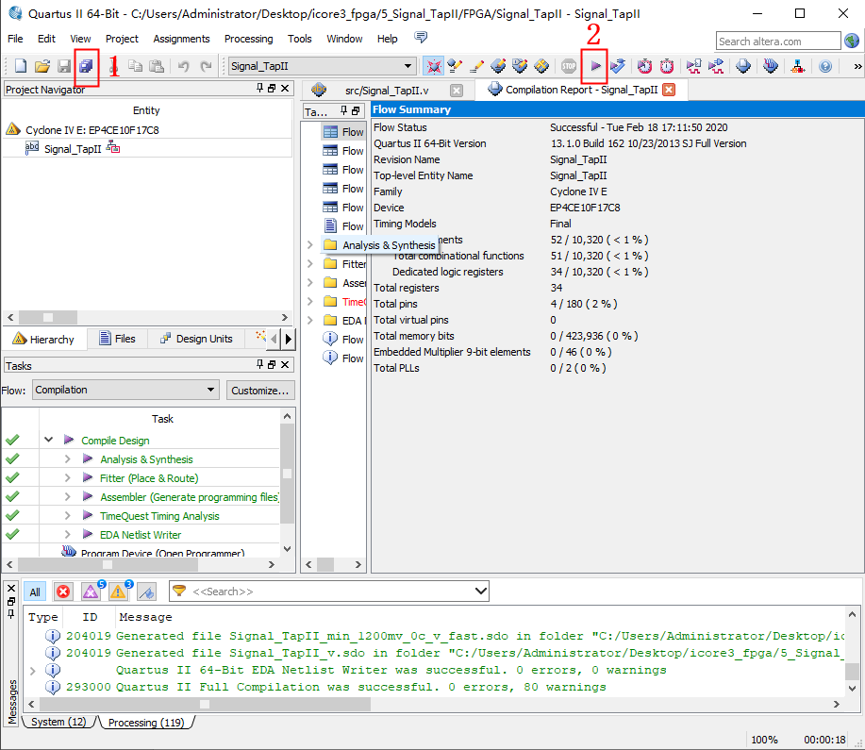

10、回到主窗口点击全部保存，并编译，如图示。

11、编译完成之后，点击图示 1 处的下载，下载完成之后再点击图示 2 处开始采集。

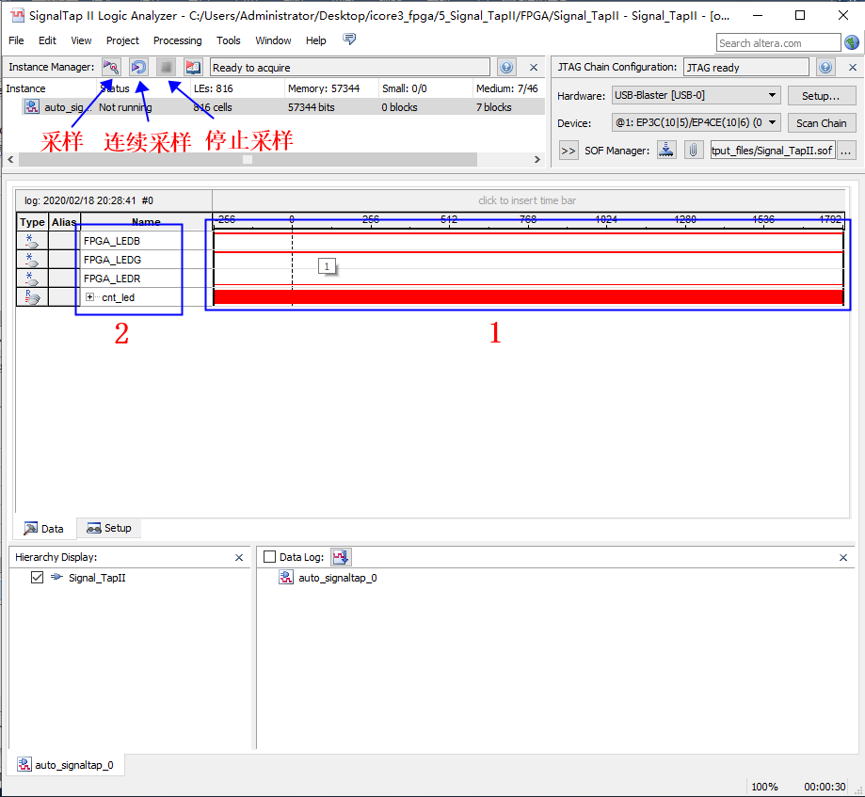

12、此时会看到采集到的波形，图示 1 处是波形窗口，图示 2 处是信号名称
在这里插入图片描述

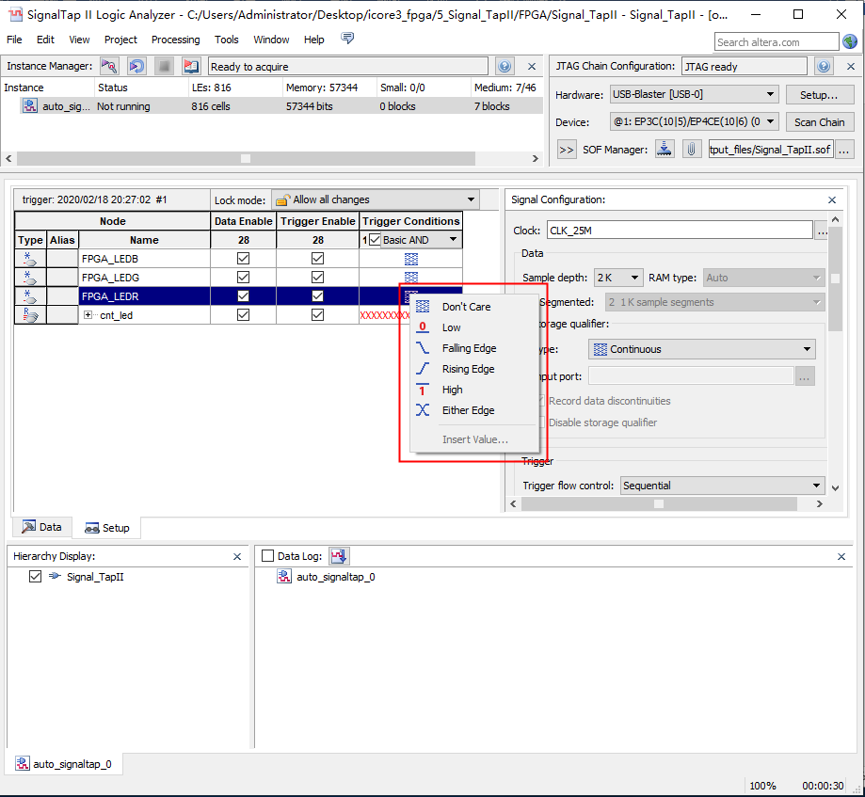

13、点击方框中的 setup ，选中要设置的信号，鼠标右键单击，可以进行触发方式设置，即检测到设置的触发电平或者触发沿，data界面的信号波形图会显示出符合设置的信号变化。设置好之后重新采集。

在这里插入图片描述

14、重新采集，可以看到触发点，如图箭头处，把鼠标放在波形上，左键放大波形，右键缩小波形。
在这里插入图片描述

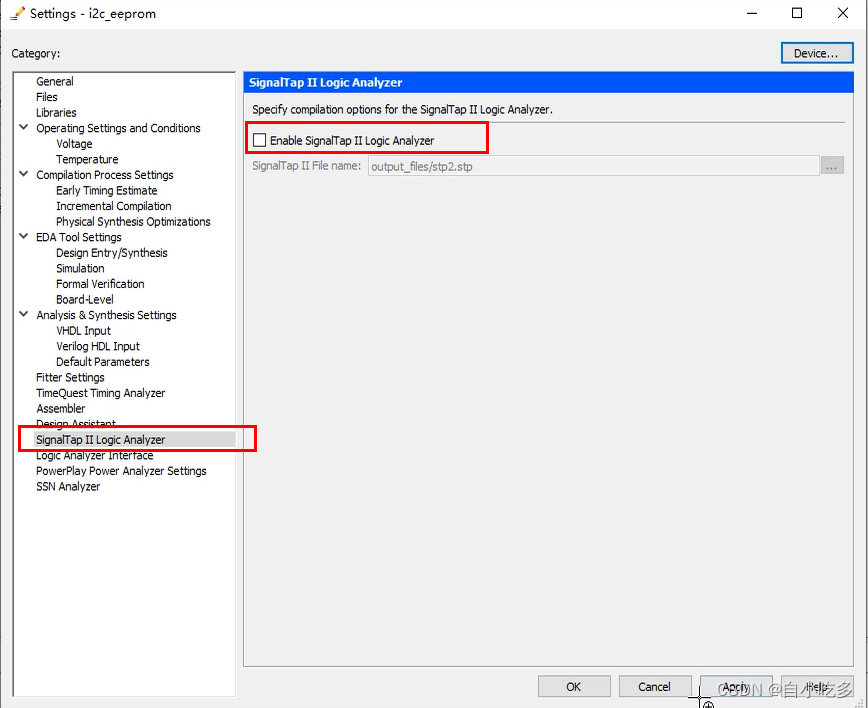

15、如果已经有逻辑分析文件，可以在主页面上打开 assignment → setting，在左侧栏中选中 sgnaltapII logic analyzer，在左侧方框处勾选，使能逻辑分析仪即可。打开 tool –> signaltapII logic analyzer.就可使用逻辑分析仪。
在这里插入图片描述
关闭减少FPGA占用量
