使用逻辑分析仪抓取CAN总线数据

  1. 硬件
    单片机:STM32F103RCT6

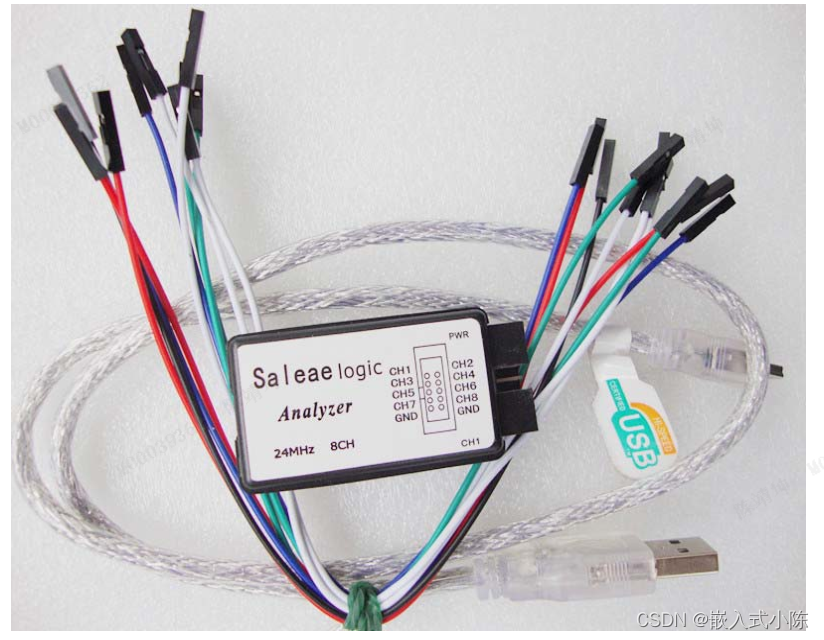

    逻辑分析仪:Seleae 在这里插入图片描述

  2. 接线

    接线:单片机的CAN_TX(PB6)接到逻辑分析仪的任意一个通道上,GND和单片机共地。注意,依据手册,不能直接把逻辑分析接到CAN驱动芯片输出的CAN_H和CAN_L上。

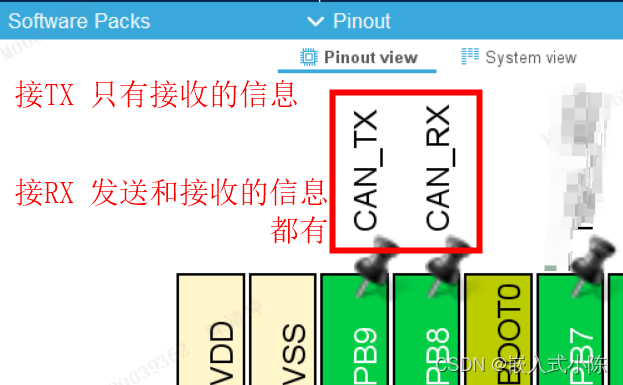

    单片机的RX接逻辑分析仪

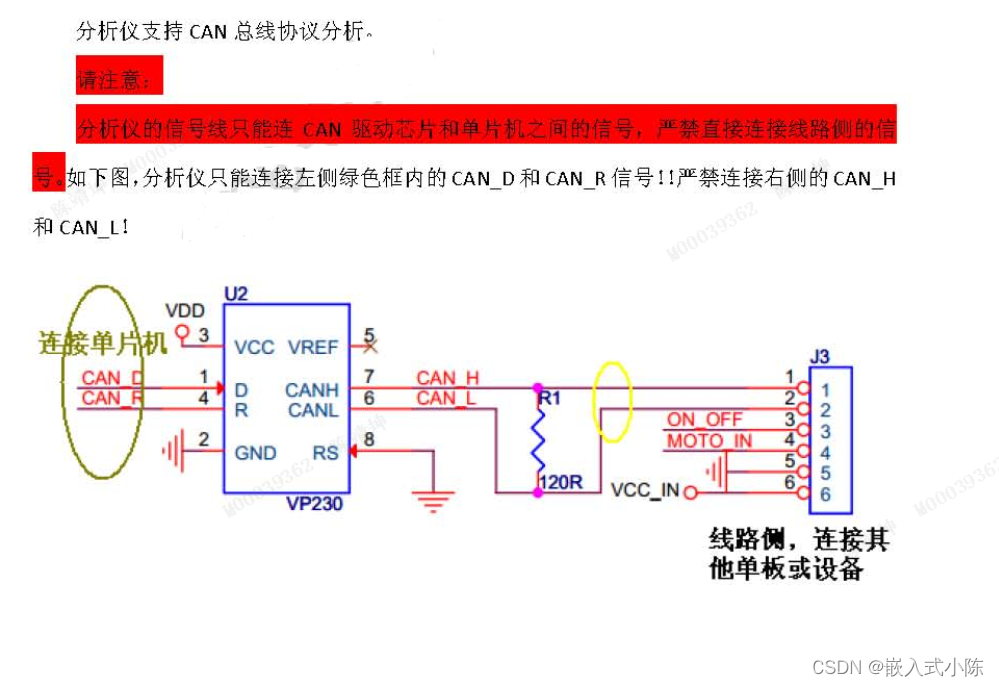

    手册截取接线部分的内容

  3. 软件设置

选择CAN协议,设置通道和波特率。波特率设置错了会抓不到数据。

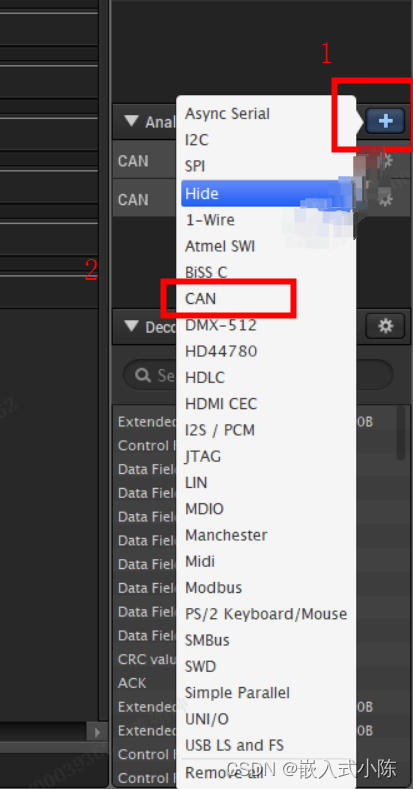

选择CAN协议

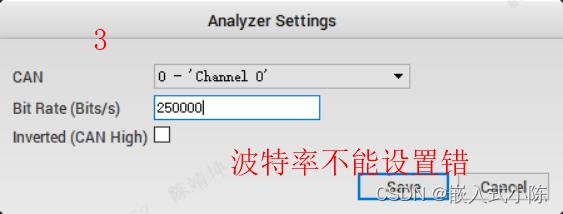

设置波特率和通道

  1. 波形

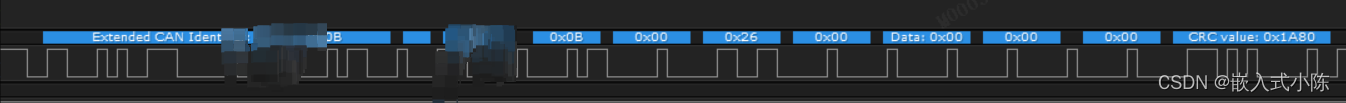

    波形

  2. CAN协议
    CAN协议学习可以看这个网站: https://www.canfd.net/canbasic.html#CRC%E6%A0%A1%E9%AA%8C
