TFTLCD液晶屏背光源LED灯-24V

分享一下 有些TFTLCD液晶屏背光源需要24V的供电电源才能正常亮灯，例如柯达的2.8寸的TFT LCD液晶屏

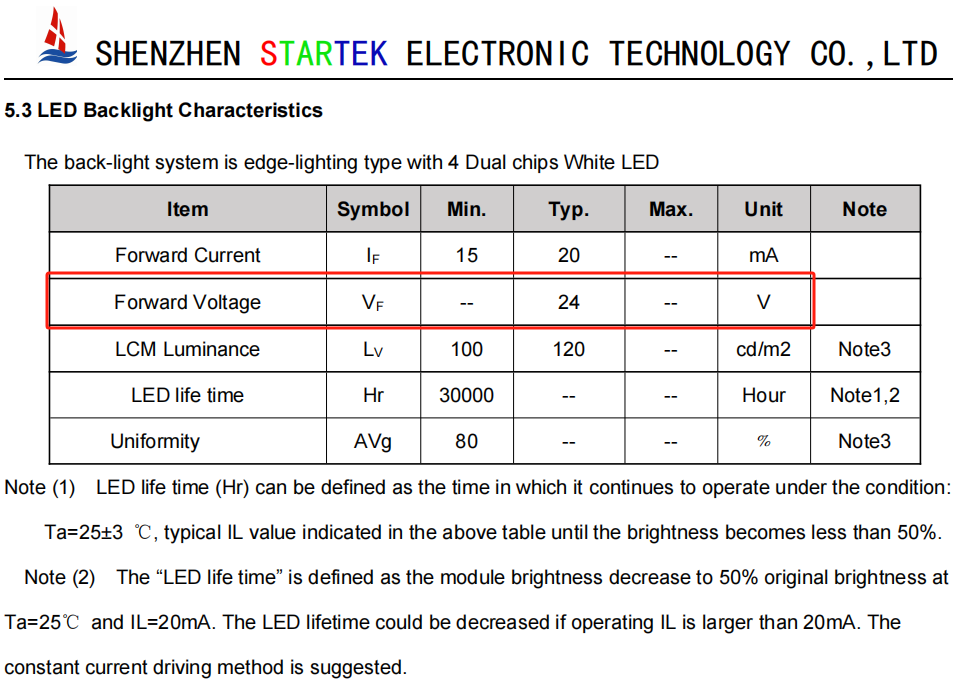

在这里插入图片描述

特性

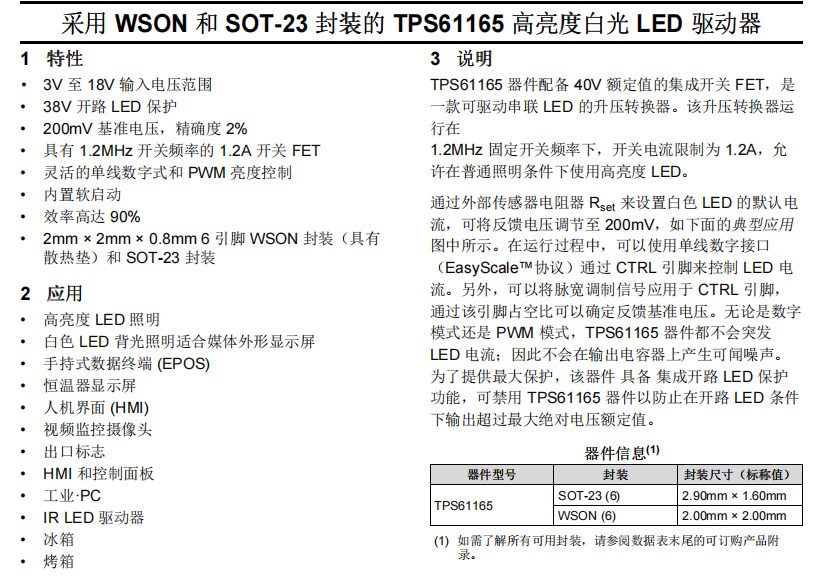

在这里插入图片描述
TPS61165DRV的输入电压范围为3V至30V

背光源应用：在液晶显示屏中，TPS61165DRV可以提供所需的背光，从而改善显示效果。通过调节PWM信号，可以实现亮度自适应调节

工作频率：TPS61165DRV内部振荡频率为1.2MHz，具备较小的外部元件需求，提高了电源设计的灵活性。

引脚

引脚（以SOT - 23 - 5封装的TPS61165DRV为例）
VIN：输入电压引脚，承接输入电源。
GND：接地引脚，所有电路的共地参考。
SW：开关引脚，连接到升压转换器的输出。
COMP：补偿引脚，用于稳定控制环路。
CTRL：控制引脚，通常用于接收PWM信号以实现调光

典型应用

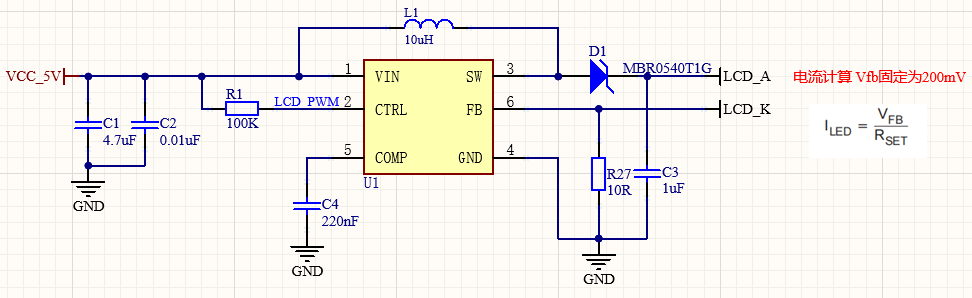

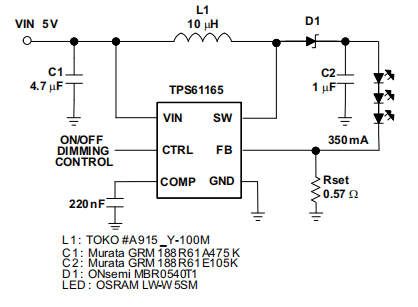

在这里插入图片描述

在这里插入图片描述
