前言

本文主要讲述，一阶低通滤波的滤波截止频率与滤波系数的关系。

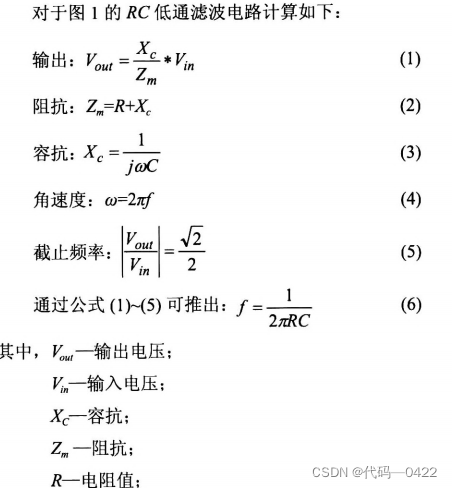

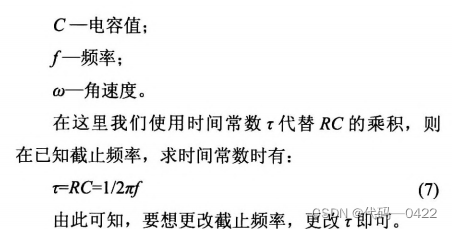

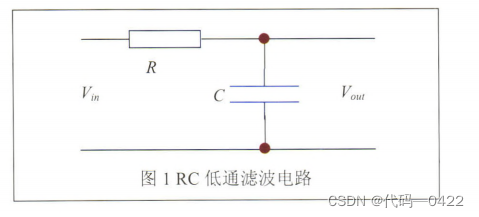

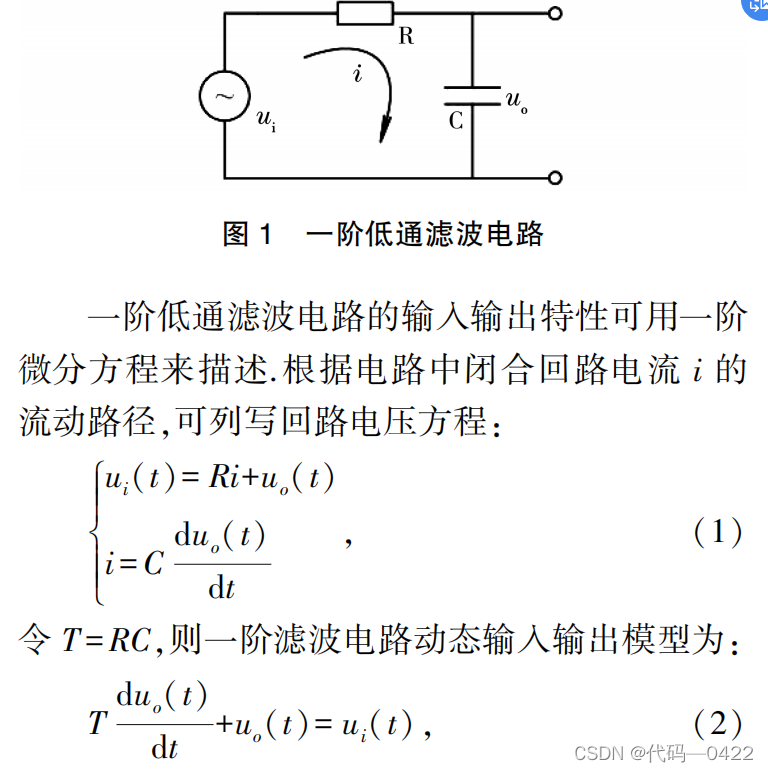

一阶低通滤波的物理模型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

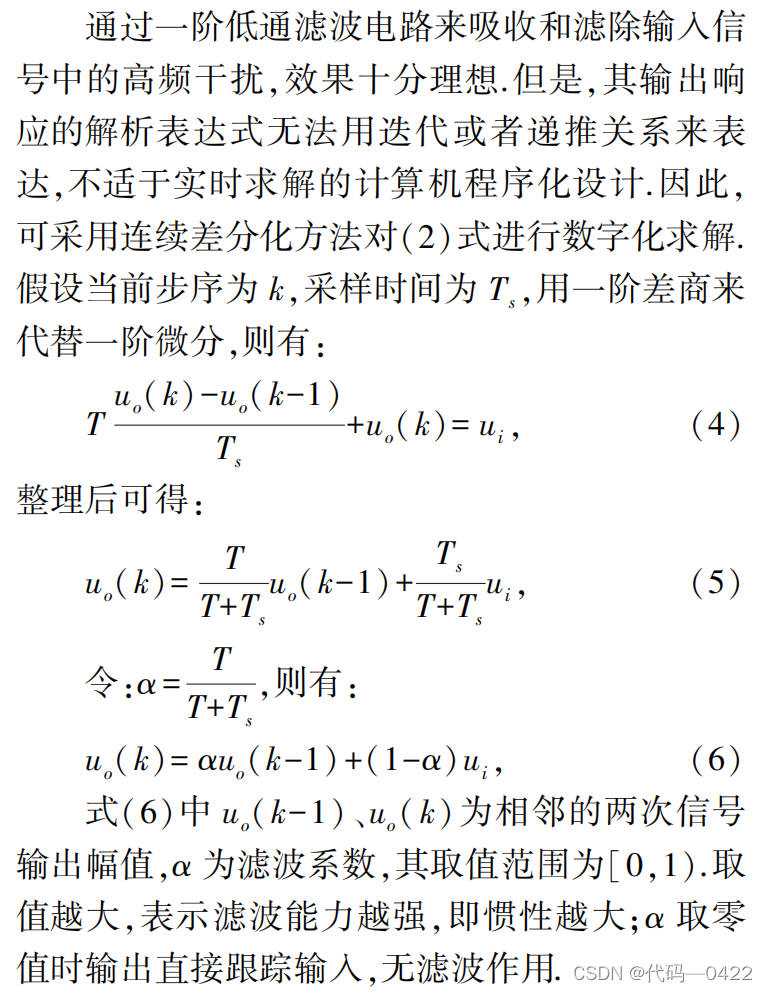

一阶低通滤波的数学模型

在这里插入图片描述
在这里插入图片描述

截止频率和滤波系数的关系

在这里插入图片描述
